作品包括：

Word设计说明书1份

CAD版本图纸，共12张

摘要

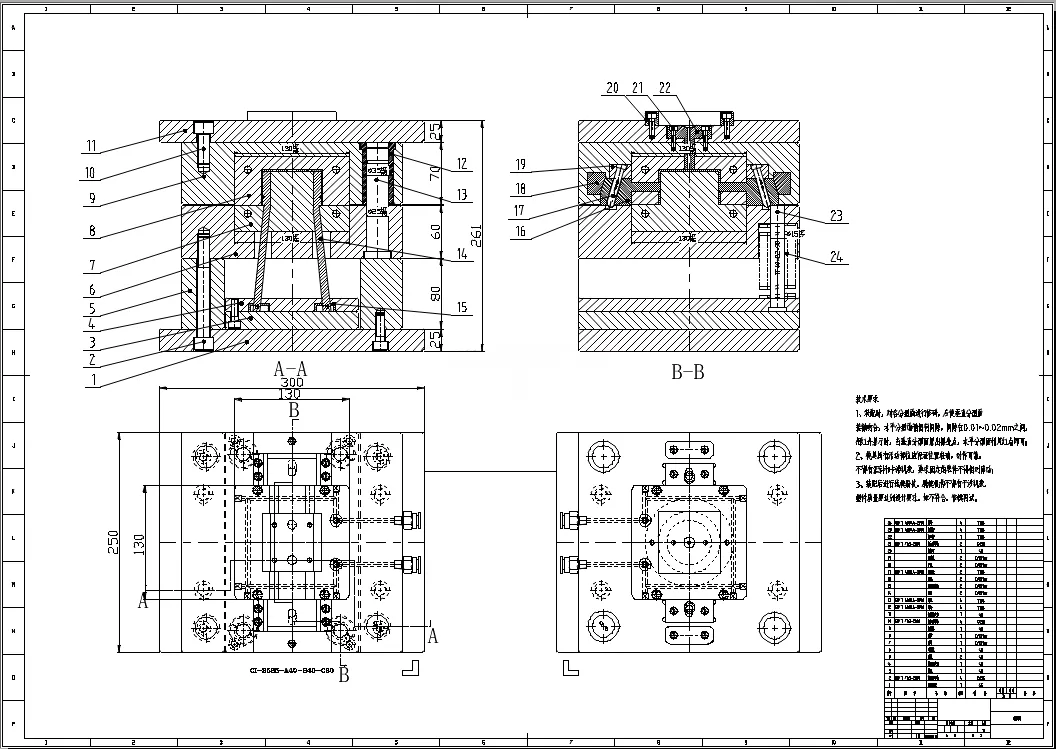

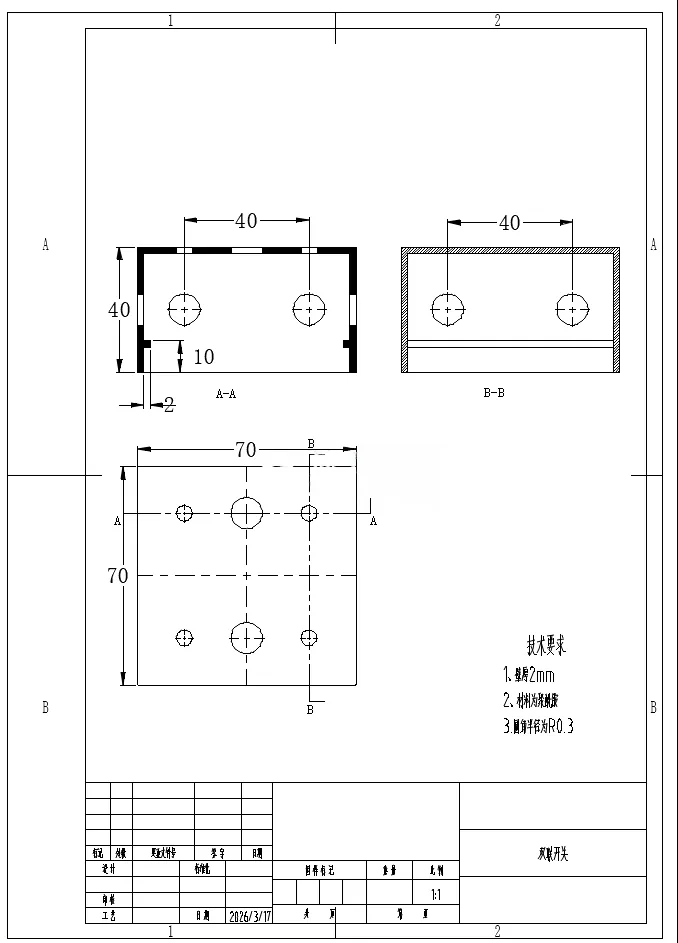

方形盒塑件注塑模具，模具结构采用双滑块侧向抽芯机构 + 斜顶内抽芯机构复合设计，针对方形盒塑件的侧壁凹槽、内部倒扣等结构特征，结构逻辑严谨、成型方案合理。全套设计图纸严格遵循机械制图国家标准绘制，规范标注线性尺寸公差、几何位置公差（平行度、垂直度、同轴度等），图面粗细实线分层清晰、线型标准统一，视图表达完整（含主视图、俯视图、剖视图、局部放大图），可直接用于模具加工参考。 设计包含全套非标零部件图纸（型芯、型腔、滑块、斜顶、导柱导套、顶针等非标结构件均独立出图），配套完整模具设计论文，涵盖塑件工艺分析、模具结构选型、型腔数量确定、浇注系统设计、冷却系统计算、抽芯机构校核、模具装配与调试等全流程内容，设计深度中上等难度，兼顾理论严谨性与结构实用性，完全贴合高校模具专业课程设计、毕业设计要求，是学生作业、毕业设计的优质优选方案。
