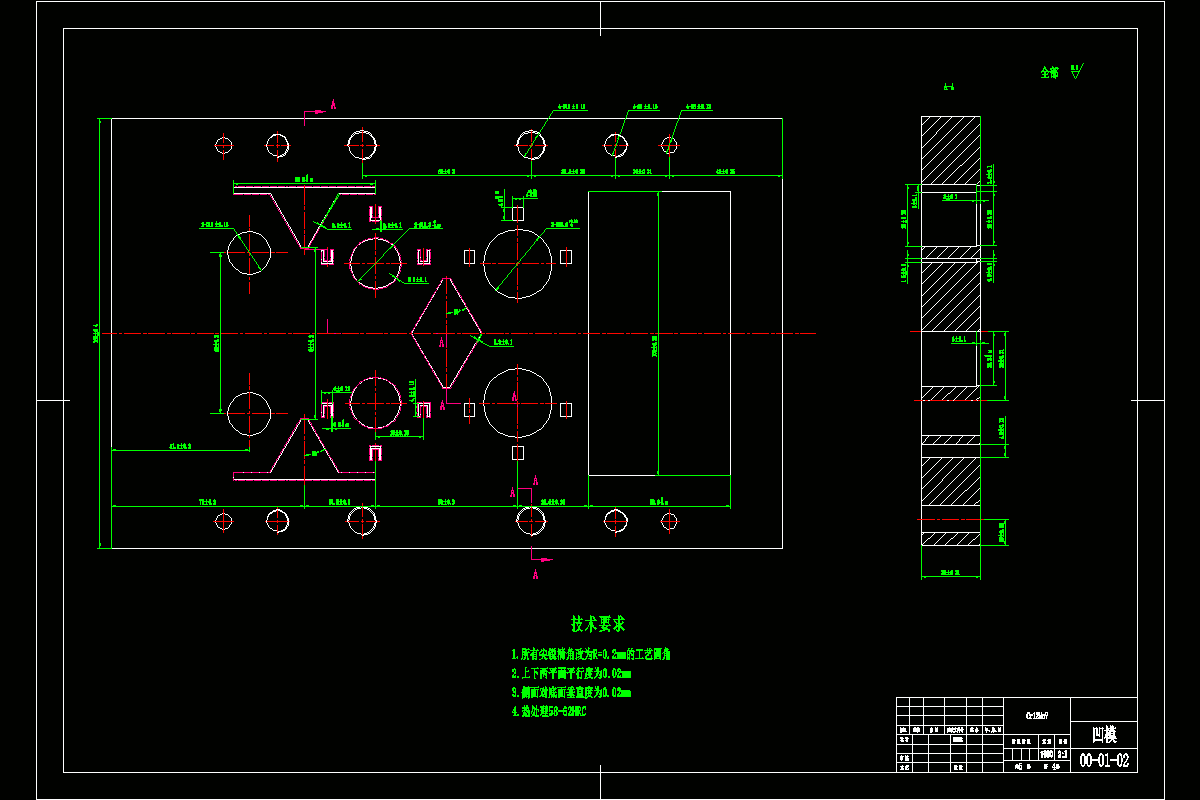

作品包括：

Word设计说明书1份，共40页

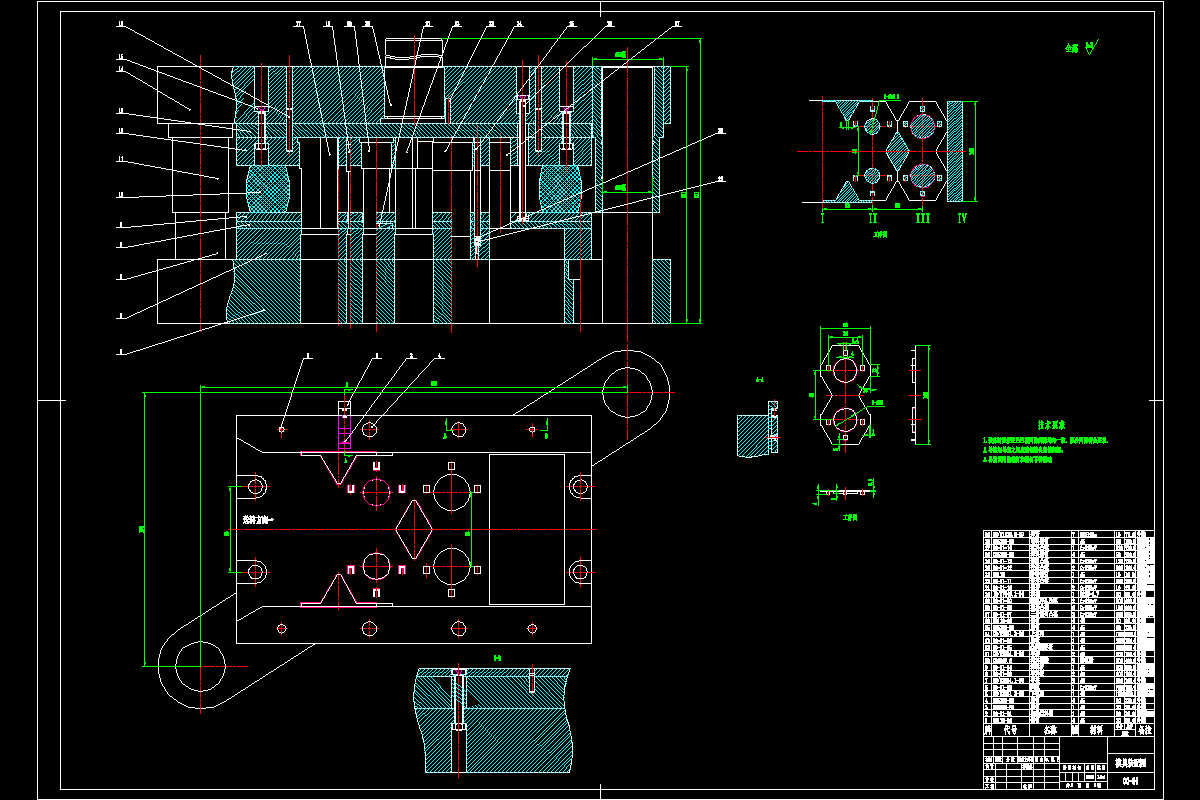

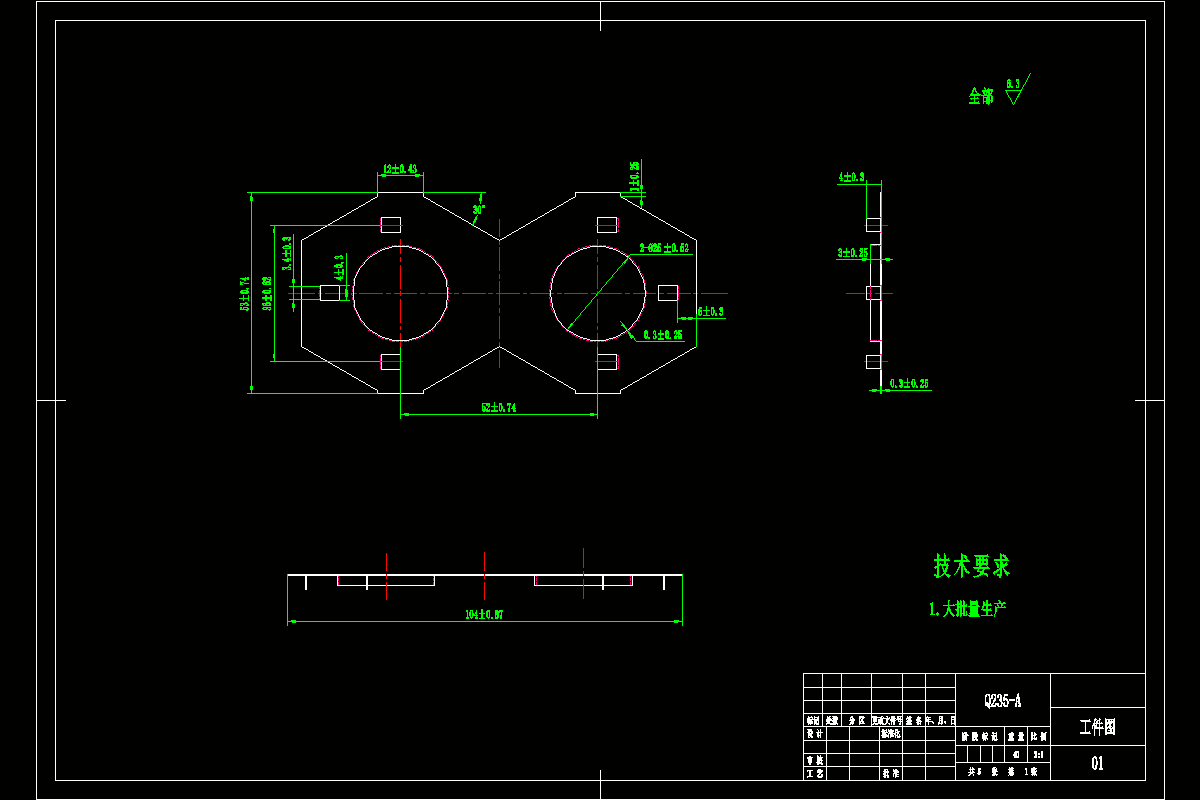

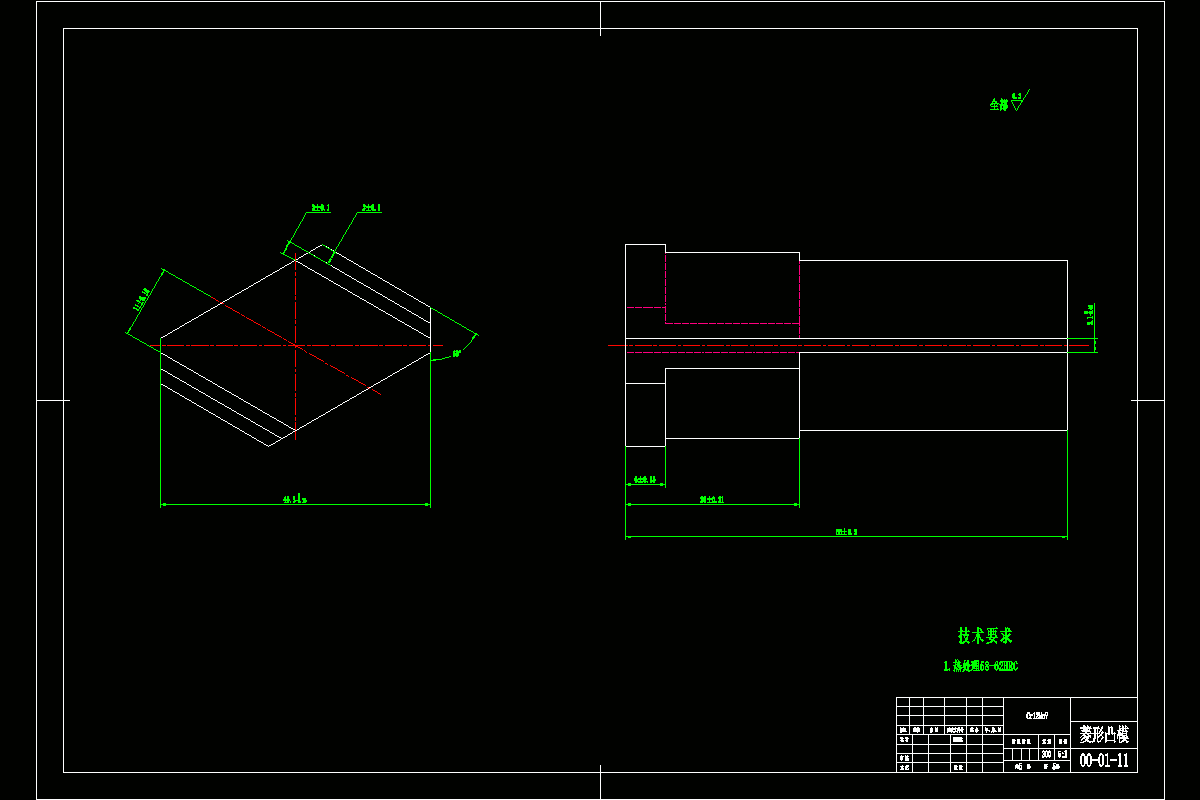

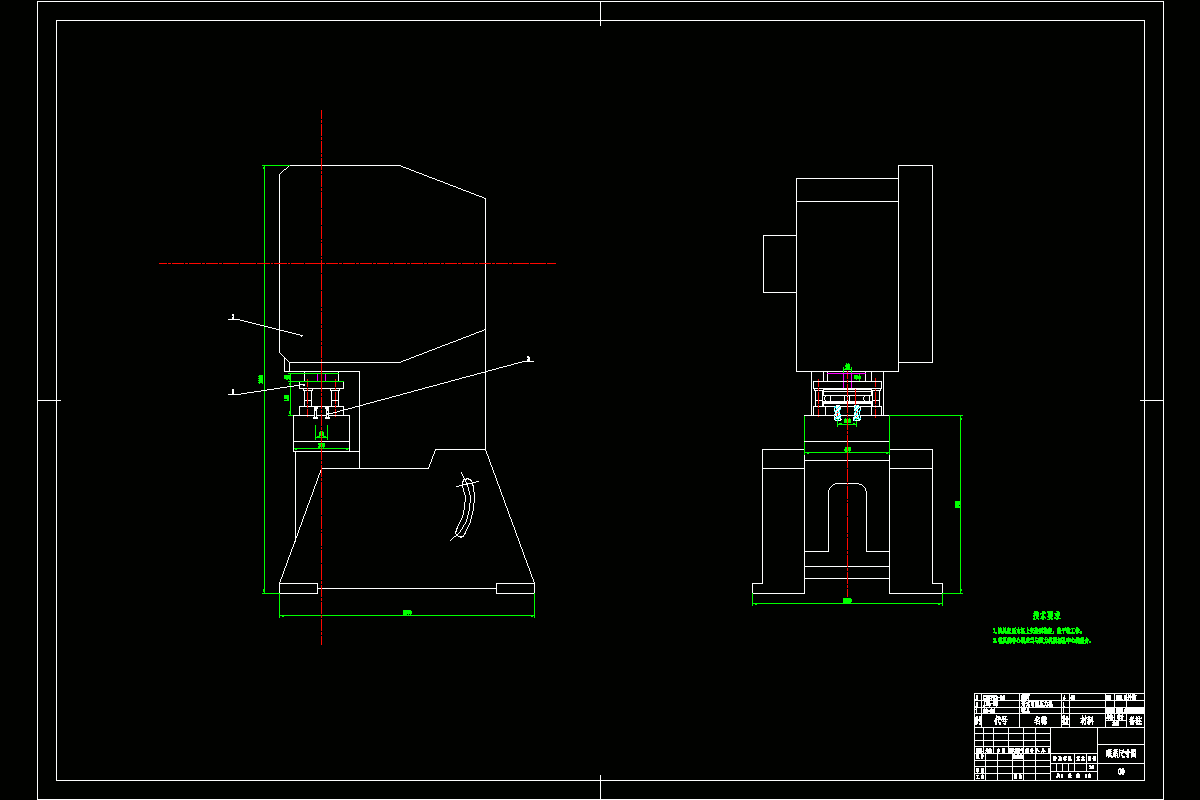

CAD版本图纸，共5张

摘要

换热器翅片作为热交换设备的核心零部件，其加工精度与生产效率直接影响设备换热性能。本文针对换热器翅片的批量生产需求，开展级进模设计研究。首先基于零件图、工件生产情况及原材料数据等初始资料，完成工件工艺性分析，确定冲模制造精度等级，优化排样方案与搭边类型，明确包含冲裁、拉深等工序的复合工艺路线，并选定适配的卸料板类型。随后通过毛坯工艺计算（排样、步距、条料宽度及材料利用率核算）、压力计算（拉深力、冲裁力等单工序力与总压力计算）及压力中心校核，初选冲压设备；结合定位设计原则，完成挡料销、导料板及浮顶销的结构设计，同时开展模具关键零部件的间隙选择、刃口尺寸计算与结构参数确定，并进行模具强度校核。在模具装配设计阶段，合理选用模架、导向装置、模柄等标准件，确定定位系统结构，优选模具材料以保障使用寿命。最后通过技术经济性分析，验证了所设计工艺方案的合理性与冲压件生产的经济性。该级进模实现了换热器翅片多工序的连续自动化加工，提升了生产效率与产品一致性，为同类翅片零件的级进模设计提供了参考。
