作品包括：

Word设计说明书1份

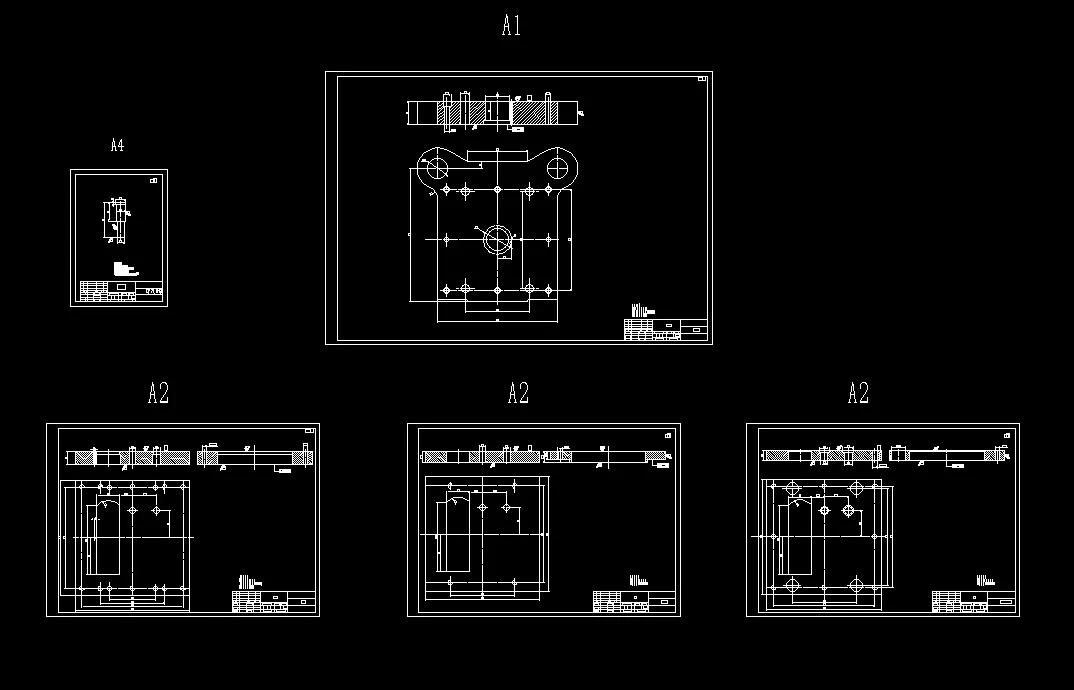

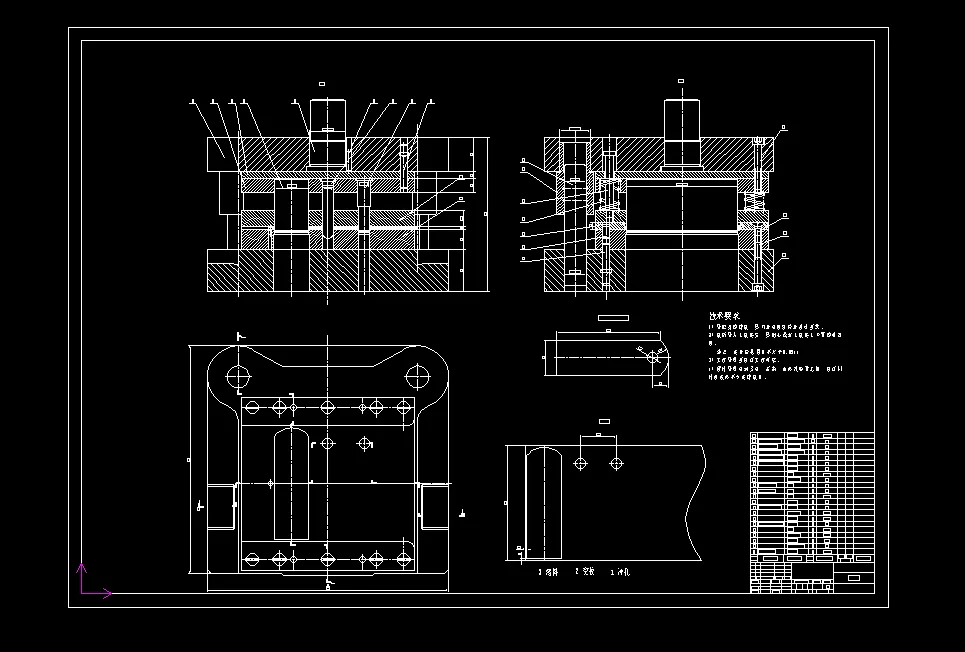

CAD版本图纸，共6张

摘要

本次的设计是垫片冲压模具设计，通过对工件的材料，结构，尺寸精度进行分析。本制件采用的材料为Q235。垫片的外形属于上下对称，厚度为3mm, 垫片为落料冲孔件，上面有一个圆孔。所以垫片可以采用常用的级进冲裁模。 在进行设计之前需要对垫片进行分析，分析可以知道垫片为比较规则落料冲孔件。还要对材料进行分析，分析材料的精度是否能够使用生产工艺进行生产。然后分析模具的结构问题，由于工件只有落料冲孔的工序，可以采用复合模或者级进模来完成生产。经过思考和两种冲压方案的比对之后，我们确定选择采用级进模来进行生产，因为级进模的生产效率比较高，还可以满足工件的大批量生产，而且级进模的生产的精度也比较高，从而可以有效的降低失败率。 通过对垫片的模具设计，提高自己借鉴和利用各种资源的能力，掌握模具设计与制造等方面的知识。阐述了模具的设计过程和证明垫片在实际设计制造中的可行性。 关键词：垫片冲孔；外形对称；模具设计
