作品包括：

Word设计说明书1份

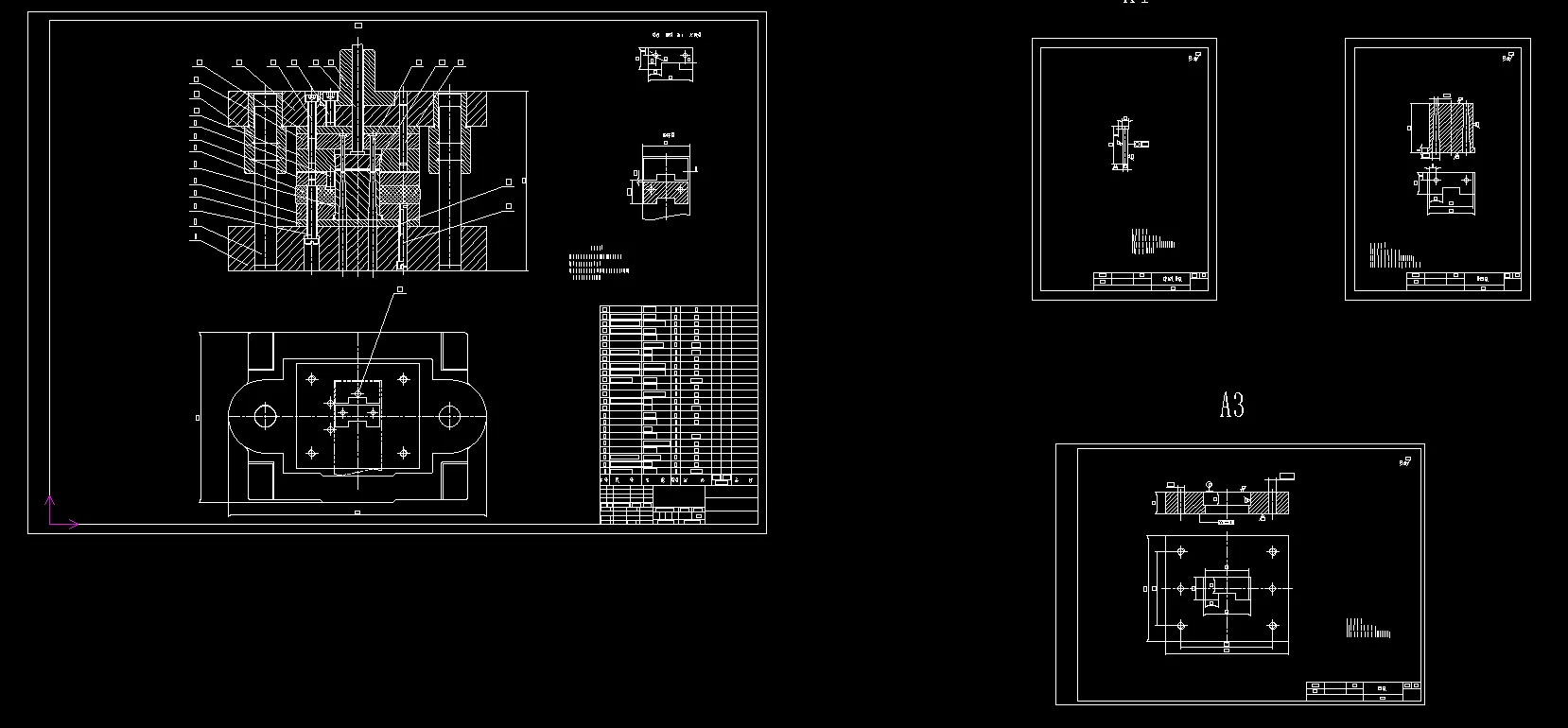

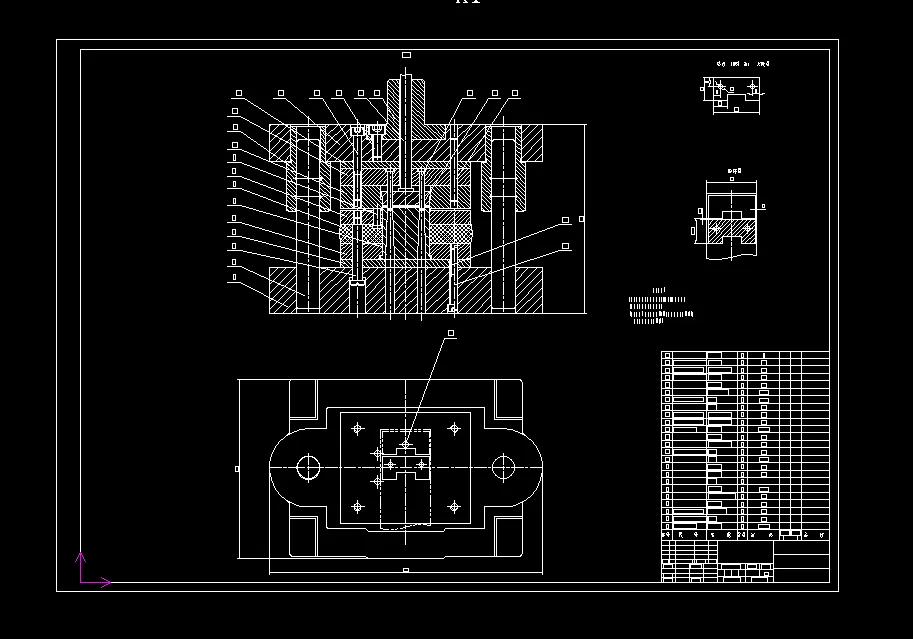

CAD版本图纸，共4张

摘要

在本设计中，我的题目是垫板零件级进模具设计。通过分析我们发现，垫板具有直线和圆弧构成的简单外形，上面有2个圆孔。外形依靠落料完成，冲孔依靠冲孔工序来完成。通过这个模具的设计，将是对我大学学习的一个重要的考核。 本文对垫板结构工艺性和材料加工工艺性正确分析的基础上，采用叙述与计算相结合的方式，分别对级进模的冲孔、落料等工序进行了从材料的选择到工作零件、定位零件、卸料零件、导向零件和安装固定零件等进行了设计。讨论了思路的可行性，并对其进行了整体和局部的结构设计。此级进模的设计，对以往的学习进行了一次综合性的运用，对今后的工作也有相当大的指导意义。 通过对课题的冲压工艺的分析及模具零件的计算后，首先对主要的工作零件以及非标零件进行二维图的绘制，并且绘制本套模具的装配图；其次对主要工作零件的加工进行工艺卡片的编制。 关键词：工艺分析； 零件设计； 模具装配
