作品包括：

Word设计说明书1份

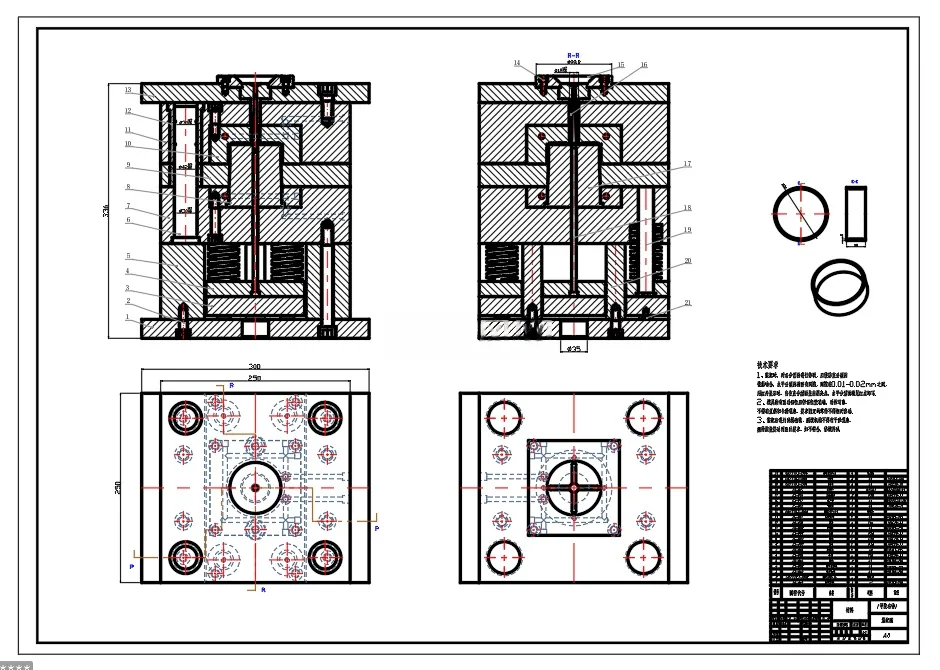

CAD版本图纸，共9张

UG三维图一份

摘要

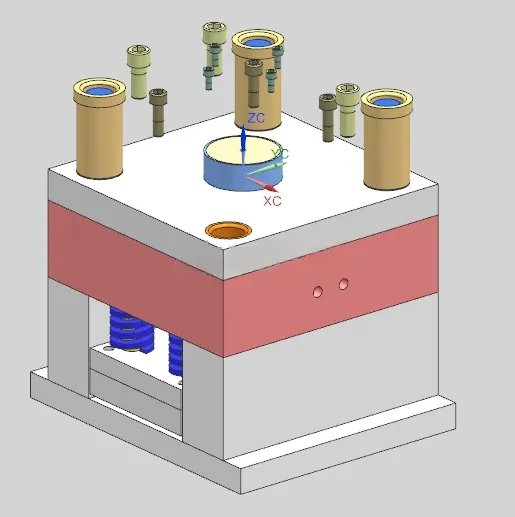

套圈注塑模具采用小型标准模架，配备型腔型芯、环形冷却、顶出及导向排气结构。型腔成型套圈外轮廓与轴向限位凸沿，型芯成型内孔配合面。模具布设环绕式随形冷却水路，实现周向均匀冷却，避免套圈出现椭圆变形，保证内外圆配合精度，优化凸沿根部排气，顶出结构避开内外装配接触面，批量产出尺寸稳定、套接顺畅的套圈塑件。
