作品包括：

Word设计说明书1份

CAD版本图纸，共11张

UG三维图一份

摘要

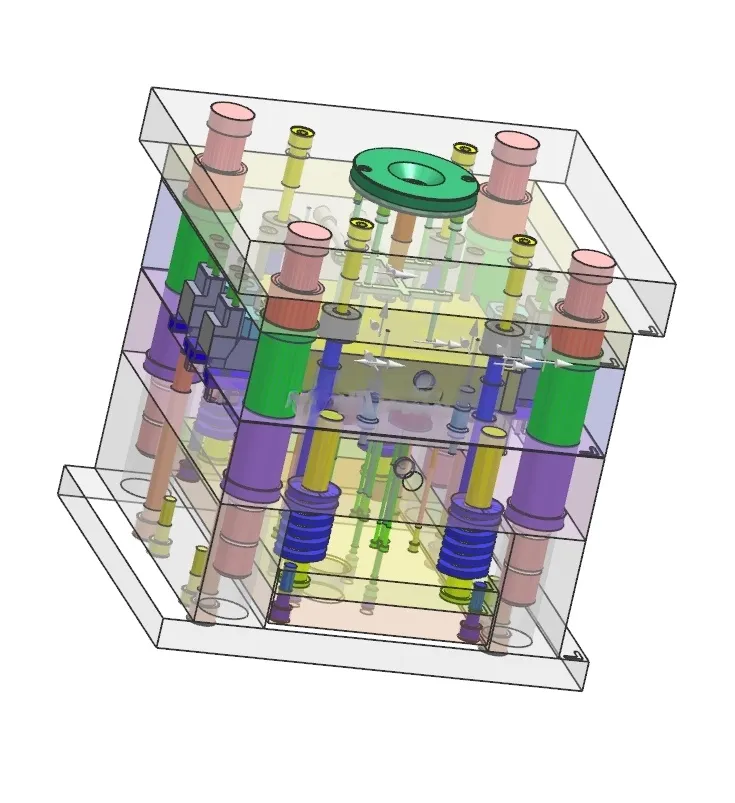

在选择研究方案之前需要通过对产品简单分析，拟定合适的方案，通过利用UG软件绘制出产品的三维图，再对产品进行分析。该产品壁厚均匀,属于圆锥方形壳类零件，内部结构比较简单，属于开放性倒扣机构。 值得注意的是，喷嘴部分有一个侧孔，用于按压出洗发水，因此无法顺利脱模，所以要借助抽芯机构脱模。 （1）尺寸：塑料件的壁厚为1mm，最大投影面积为30mm×55mm。塑件高度为21.5mm，材料是热塑性ABS树脂。 （2）精度等级：通过查阅文献和教材，确定未注公差的尺寸为MT5。 （3）拔模斜度：由于ABS是软质塑料，其收缩率为0.4～0.8%，取值0.6%。之由此确定塑件型芯、型腔统一脱模斜度为1°。
