作品包括：

Word设计说明书1份

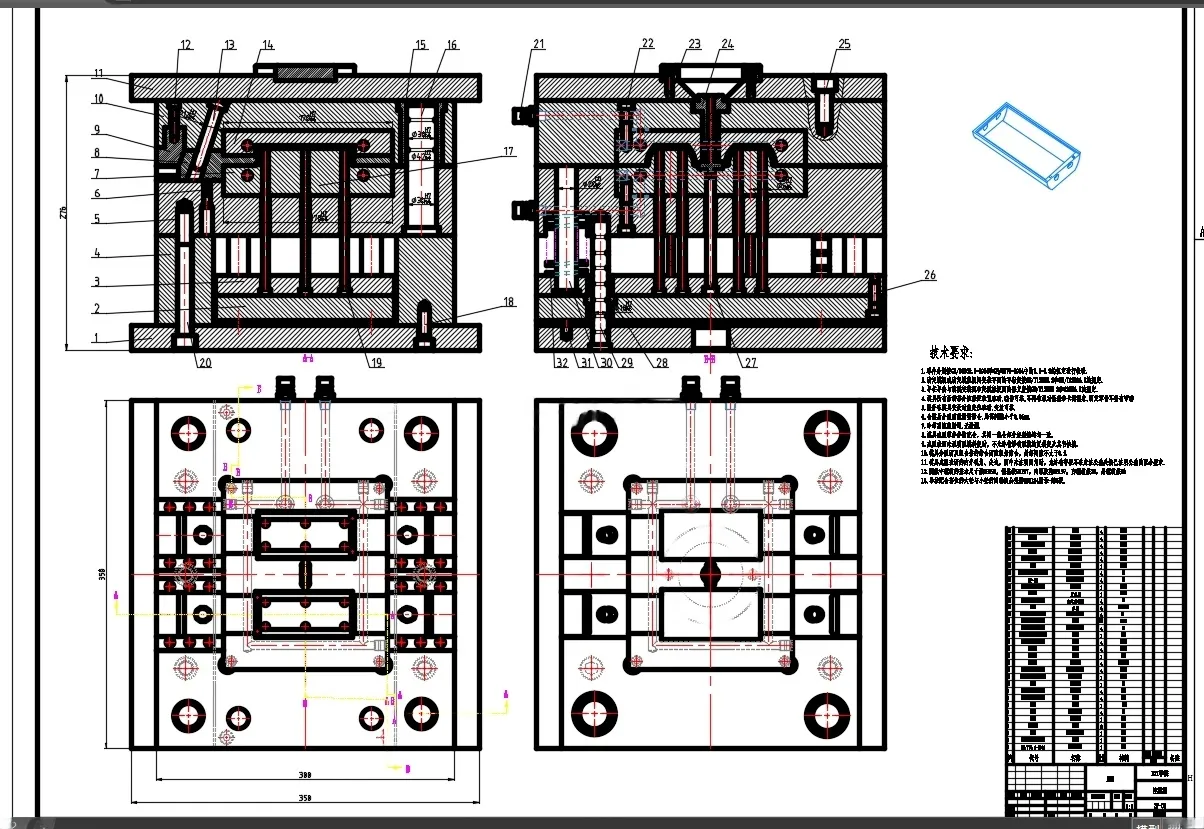

CAD版本图纸，共12张

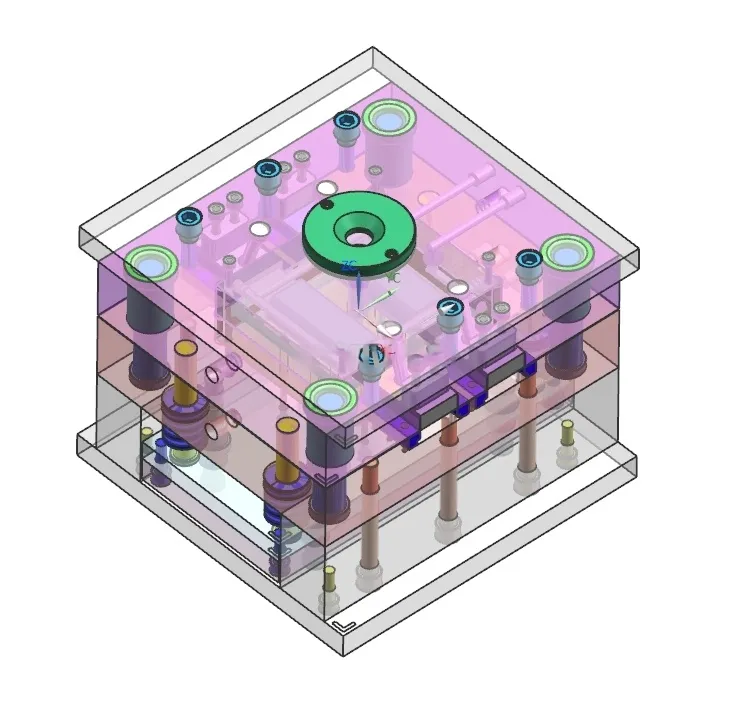

UG三维图一份

摘要

加长柄上壳体的三维图和二维剖面图。从加长柄上壳体塑件的三维图可知，该塑件的整体结构比较复杂。加长柄上壳体厚度为2mm，长宽为100*50mm，此次设计塑件的外形尺寸较小，在注塑成型过程中塑件熔体的流程较短。并且此次设计的加长柄上壳体塑件对外形尺寸的精度要求相对不高，为一般精度等级（MT5），所以此次注塑成型模具的相关零件的尺寸加工精度可以保证。该加长柄上壳体塑件对表面粗糙度的精度要求较低，且对外形精度要求也较低[13]，表面粗糙度为0.6μm。
