作品包括：

Word设计说明书1份

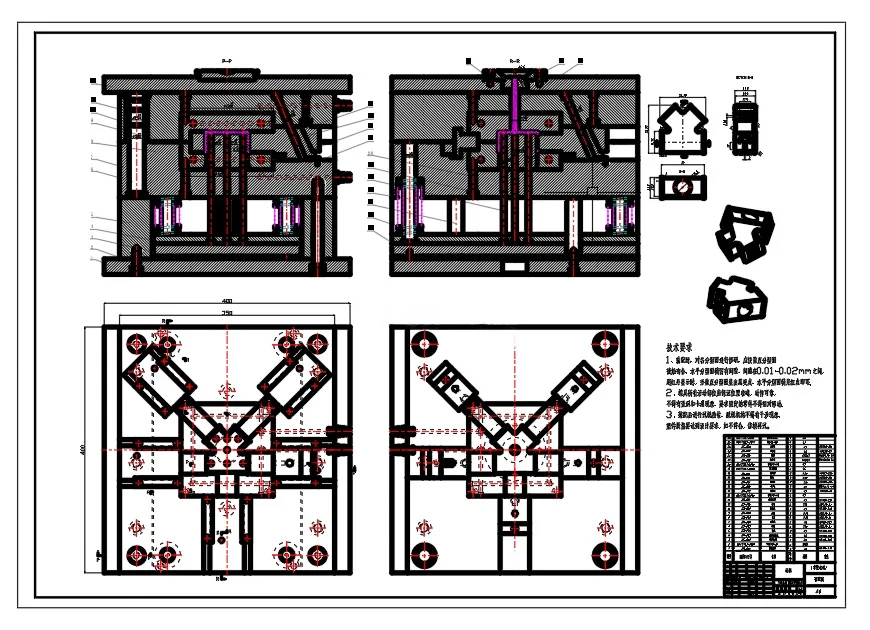

CAD版本图纸，共15张

UG三维图一份

摘要

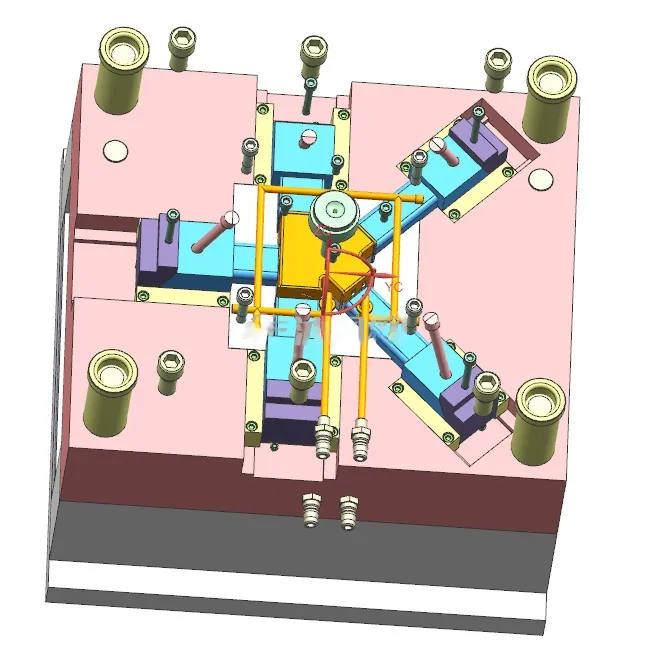

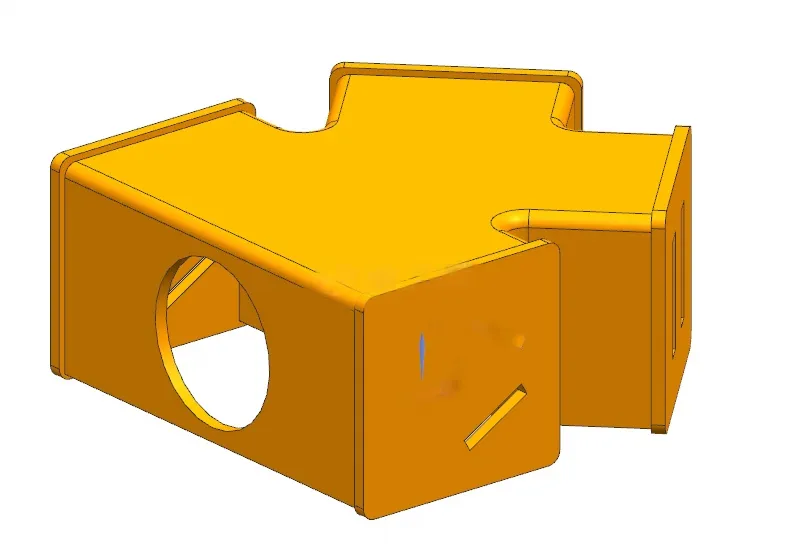

为完成插座外壳注塑模具的设计，收集整理相关的文献资料，并明确插座外壳零件的市场需求，确定零件的结构形态，利用Creo软件的Mold Analysis对该零件进行模流分析，确定其注塑工艺；在此基础上利用UG软件设计了一套带侧向抽芯机构的工字二板模。在设计过程中，首先对注塑机进行了选择。然后对该二板模的成型零件、浇注系统、顶出系统、冷却系统、导向系统、排气系统、复位装置进行了设计。此模具能满足插座外壳零件的生产使用要求。本次所设计的注塑模具有良好的工作性能，能保证塑件具有平滑成型工艺，冷却效率、脱模效率均较好。可以在保证产品的质量的同时，提高生产速度，优化生产成本，为企业创利为国家创收。
