作品包括：

Word设计说明书1份

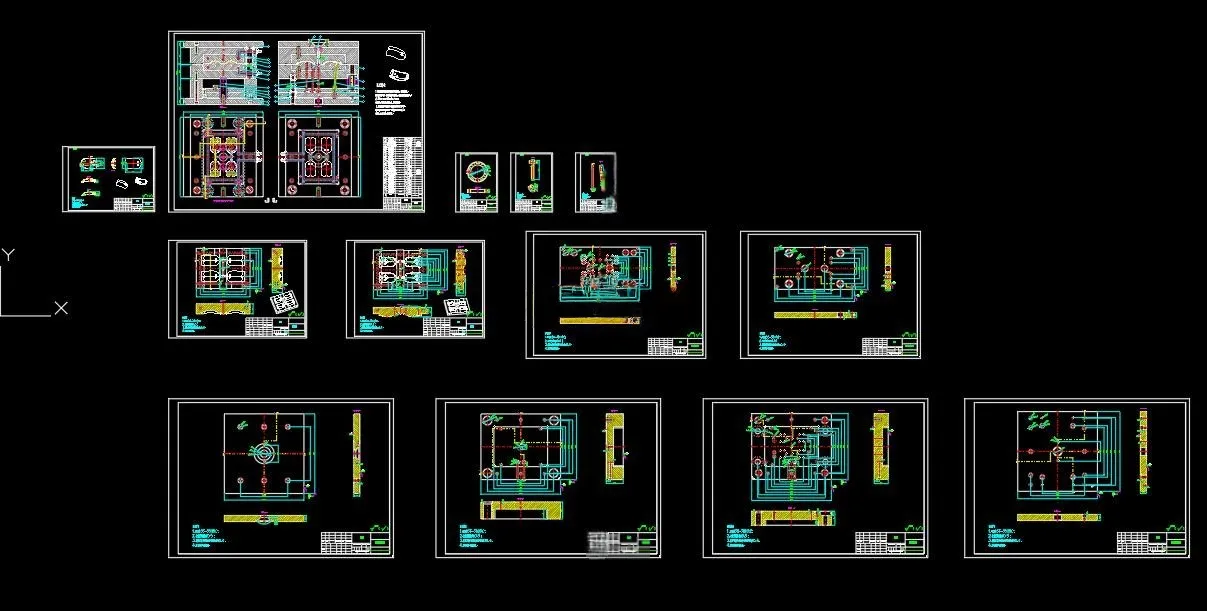

CAD版本图纸，共13张

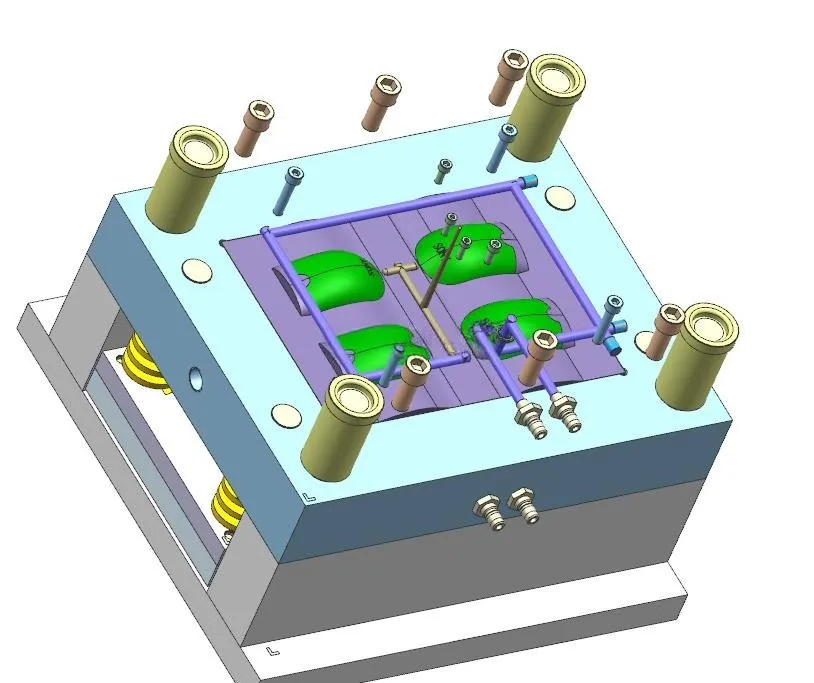

UG三维图一套

模流分析一份

摘要

基于本次注射成型加工生产的各项参数，使用HTF120J/TJ型注射机设备用于注射成型加工生产，在注塑模具定模板部件和中间板部件间设定注塑模具的分型面9。注塑成型加工生产在分型的时候，通过拉料杆部件拉出凝料，然后利用推杆部件和拉料杆部件顶出成型所得制品和凝料。基于成型塑件产品的尺寸参数以及公差设计计算注塑模具型腔部分和型芯部分的各项尺寸参数及其公差，考虑到塑件产品强度问题，设定塑件产品的壁厚尺寸大小是5mm。基于各个机构和零部件的尺寸参数，绘制得到注塑模具的总装配图，需要校核模具各部分的相关参数，确保模具各部件满足实际工况。模具设计过程需要足够严谨，必须考虑每个涉及到的环节，设计还需要遵循有关机械设计标准，本次设计注塑模具的总体结构比较简单，各个部件易于加工制造，能够实现自动化生产，适合生产实际的现实需要。
