作品包括：

Word设计说明书1份

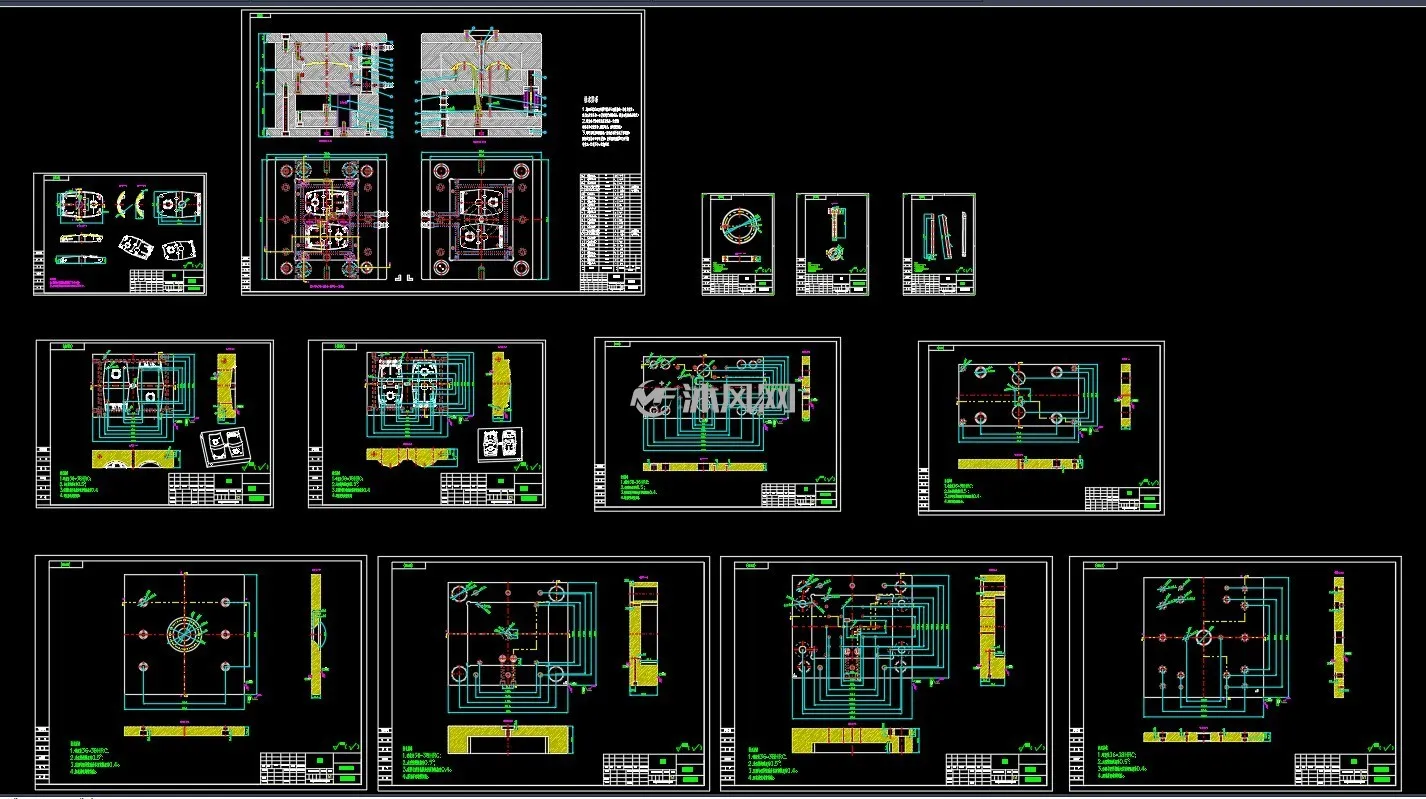

CAD版本图纸，共13张

UG三维图一套

模流分析一份

摘要

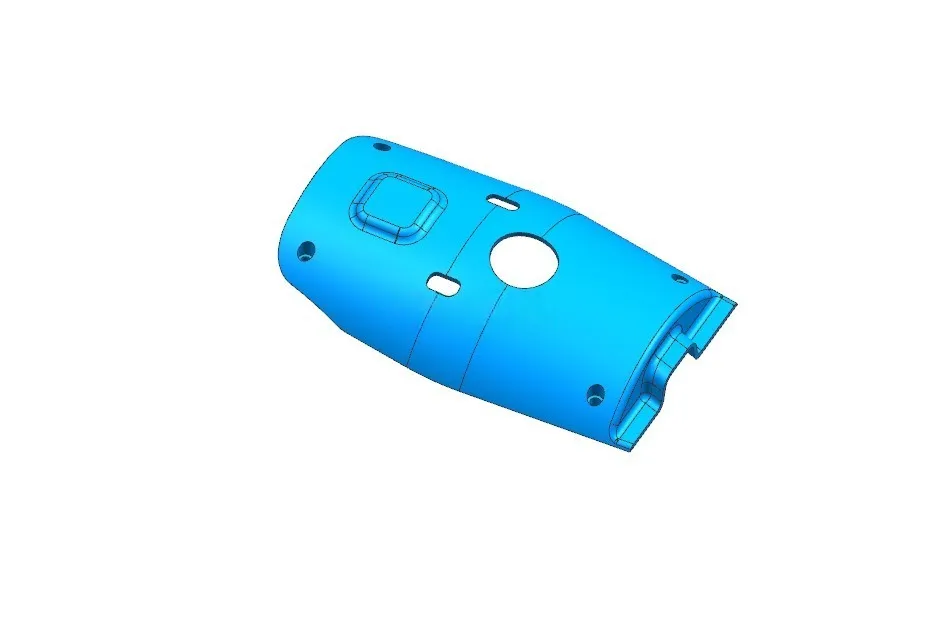

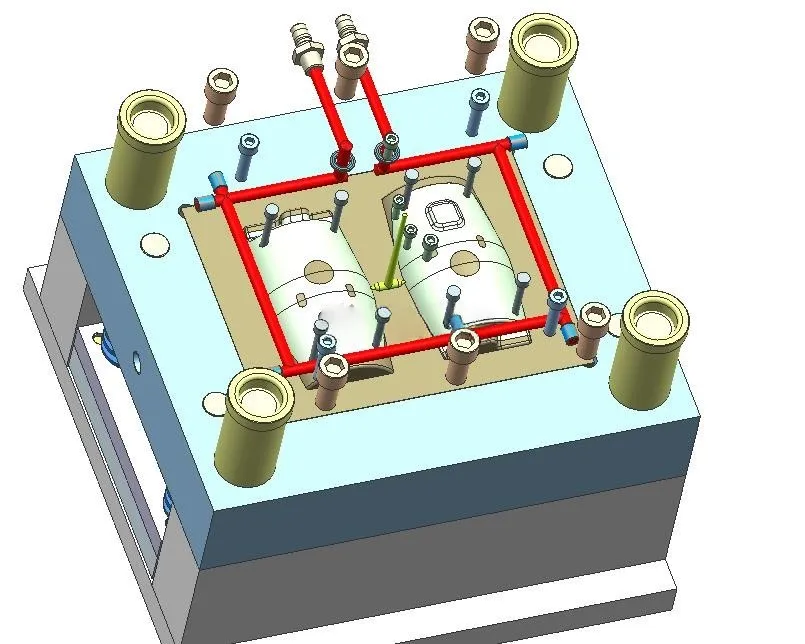

当画出塑件三维图了以后，确定塑件分型面为最大端面处，这样更还直观的可以看出开合模间隙。分型面确定好了以后有就开始型腔布局，如何更加经济和布局的时候需要考虑到之后型芯型腔的机械加工，经过分析布局为一模两腔的布局。再者就是设计流道的时候尽可能考虑到经济方面，流道尽可能不要太长，不要留有过多的废料。最关键在于成型零部件也就是型芯和型腔，设计的时候要额外仔细，数据把控需要很严谨，还有就是距离把控好，这直接关系到了塑件生产出来的质量以及外观。采用分布均匀的布局水道，充分冷却产品即可。然后顶杆布局需要受力均衡，顶出产品保证产品无顶白或者顶穿的情况，再设置弹簧，打螺丝，垃圾钉等等。设计完了以后仔细检查，再通过注塑机进行校核参数是否符合，计算相关尺寸。最后可以导出二维图也可以看见模具结构相互之间是否有干涉，或者遗漏相关的配合块等等，等确定无误以后再在CAD二维图里面进行标数，整理好相关图档、资料。
