作品包括：

Word设计说明书1份

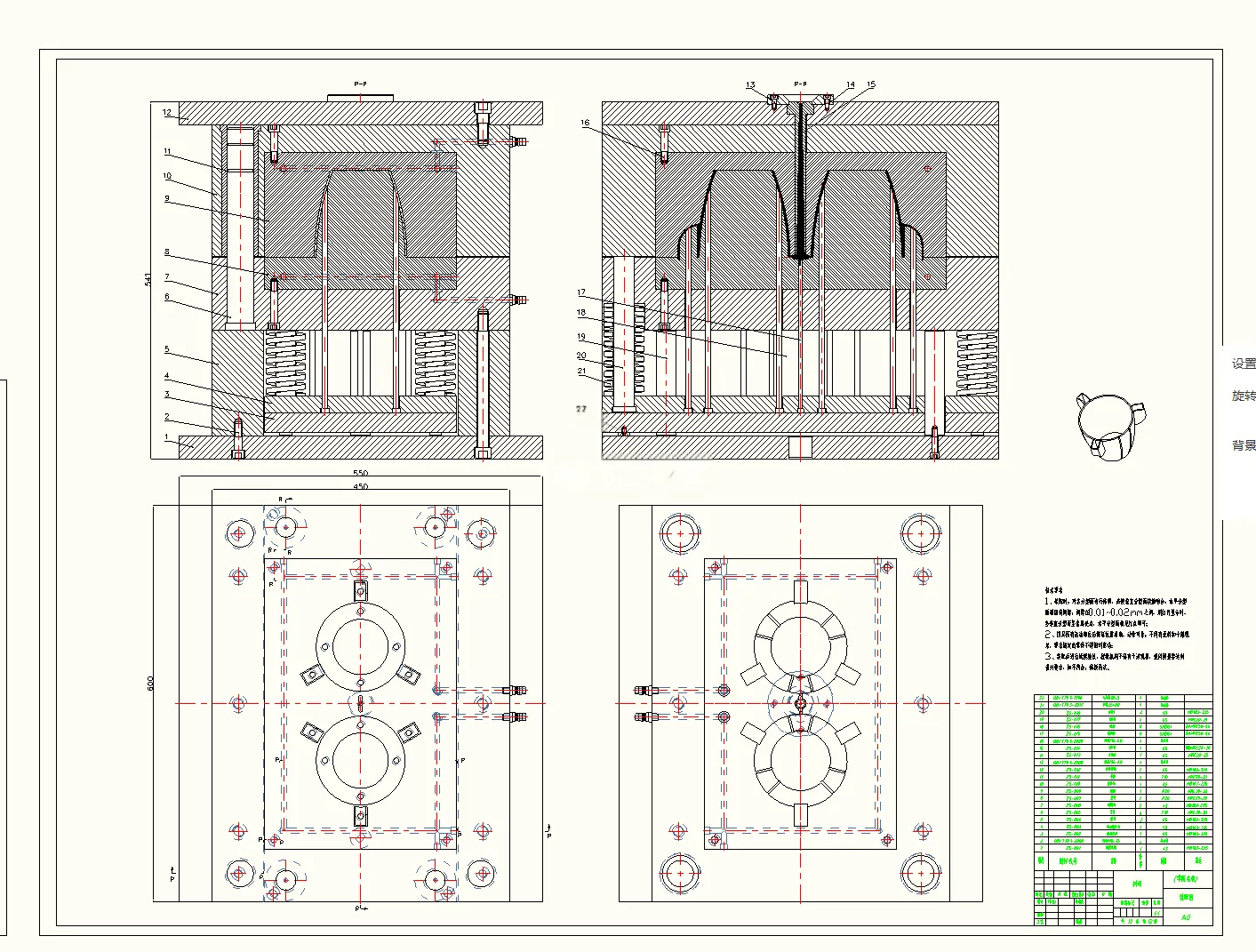

CAD版本图纸，共12张

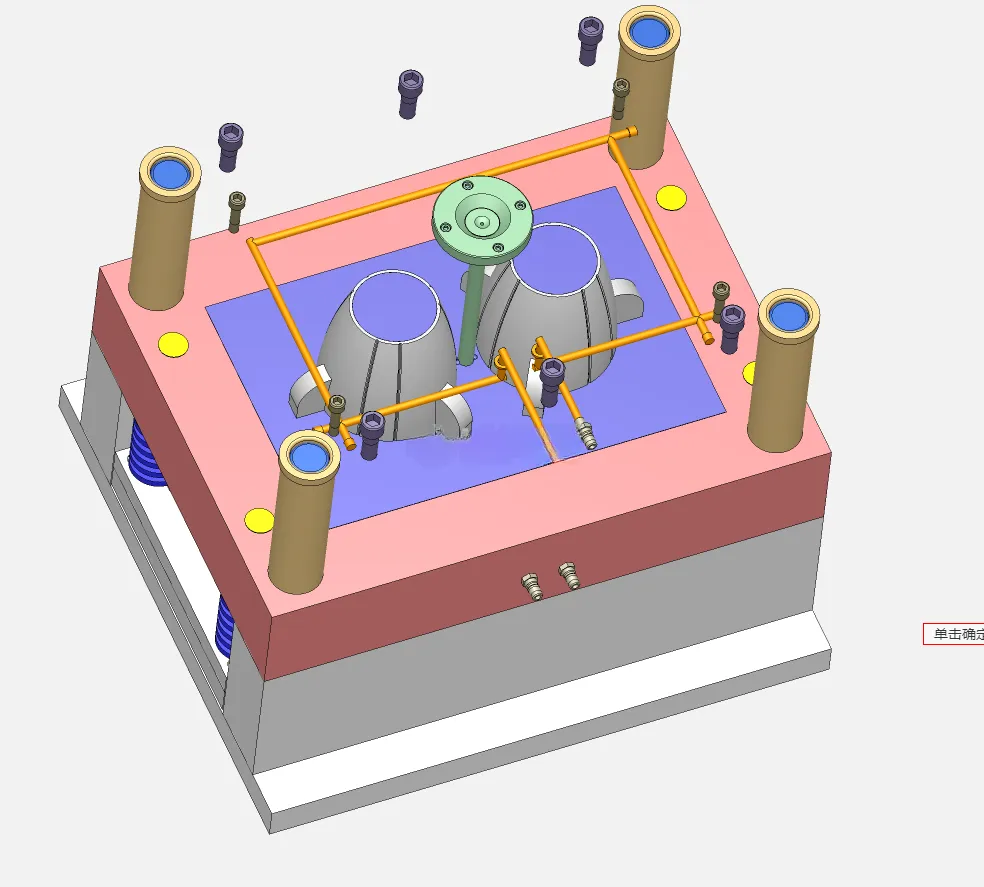

UG三维图一份

摘要

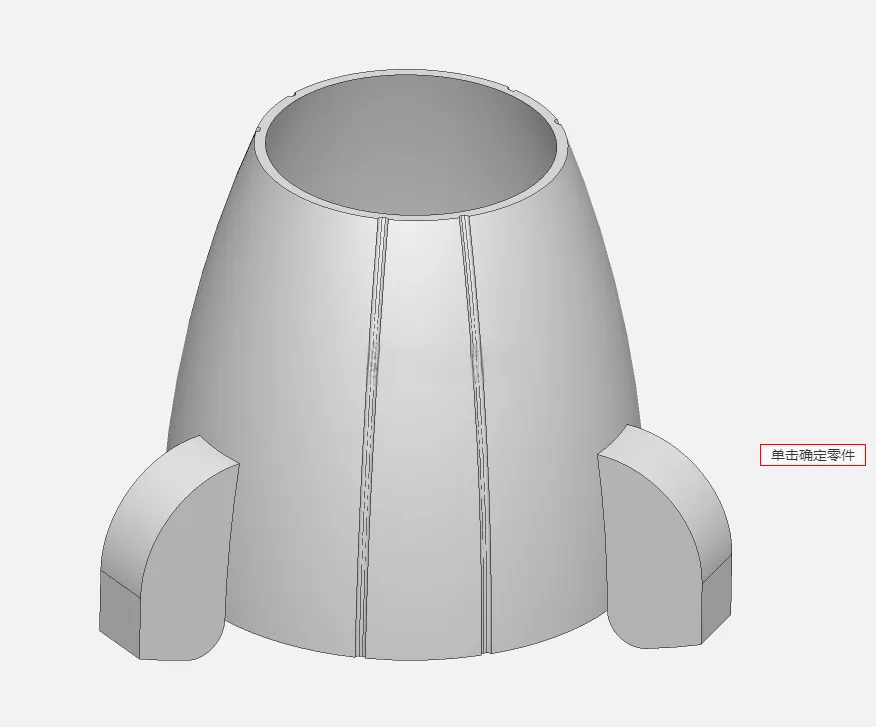

本模具用于火箭形笔筒塑件的注塑生产，塑件模仿火箭造型，整体呈上窄下宽的异形筒状结构，外部带有多处圆弧过渡造型，内部为中空容纳腔体，侧面设有装饰凹槽，属于造型类文具塑件。产品既要保证外观造型的立体感，又要保证筒壁厚度均匀，笔筒底部平面需保证摆放平稳，外观曲面不允许存在明显流纹、缩痕，对模具成型质量提出较高要求。 模具根据火箭外形的料流路径设计浇注系统，选用合理浇口位置，引导熔体平稳完成充填，降低异形曲面产生熔接痕的概率，保护塑件外部装饰造型完整。模仁选用抛光性能优良的模具钢材，对复杂圆弧曲面进行精细加工抛光，保障塑件外表光滑，还原火箭造型的立体效果。
