作品包括：

Word设计说明书1份

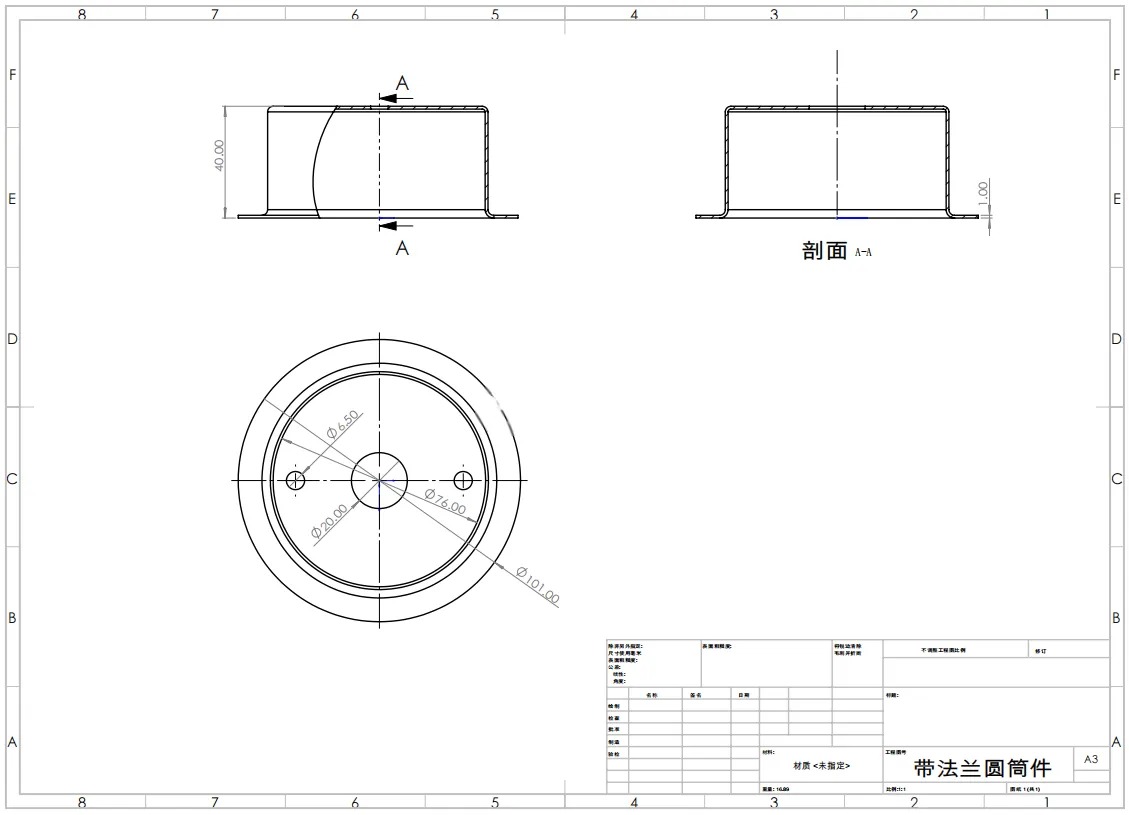

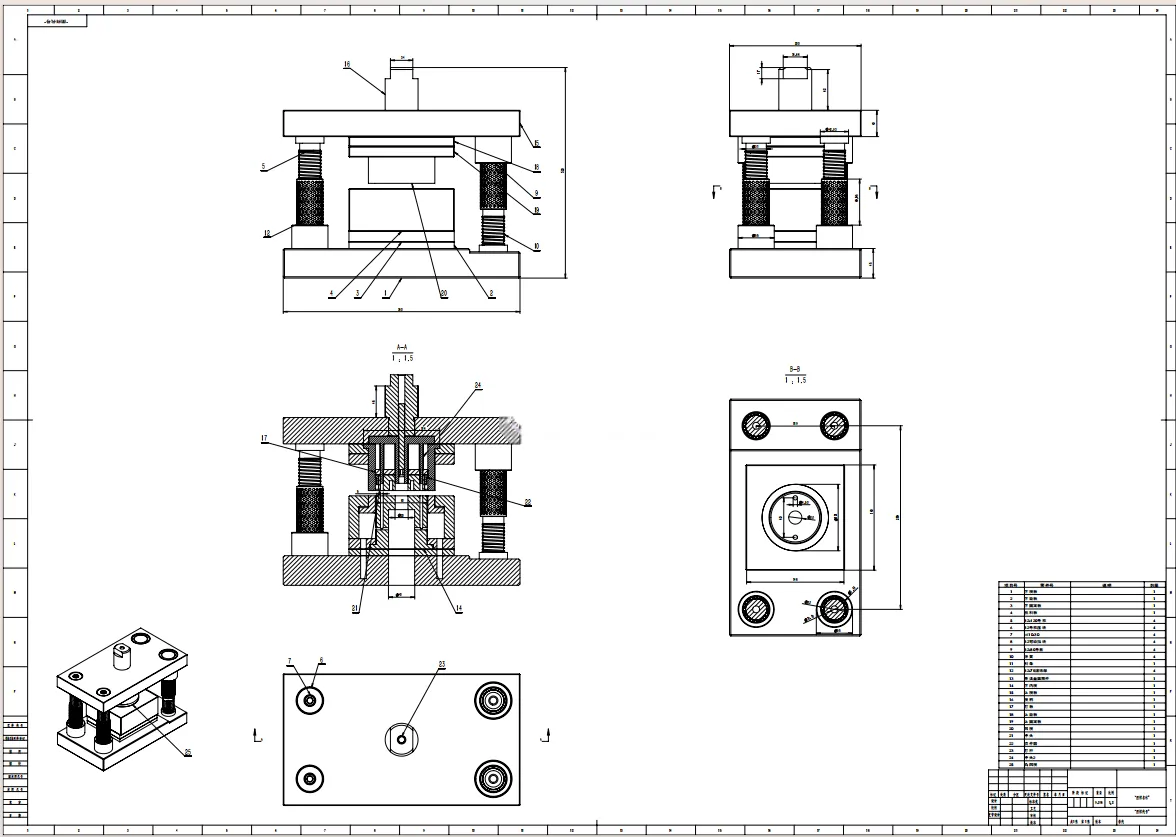

CAD版本图纸，共4张

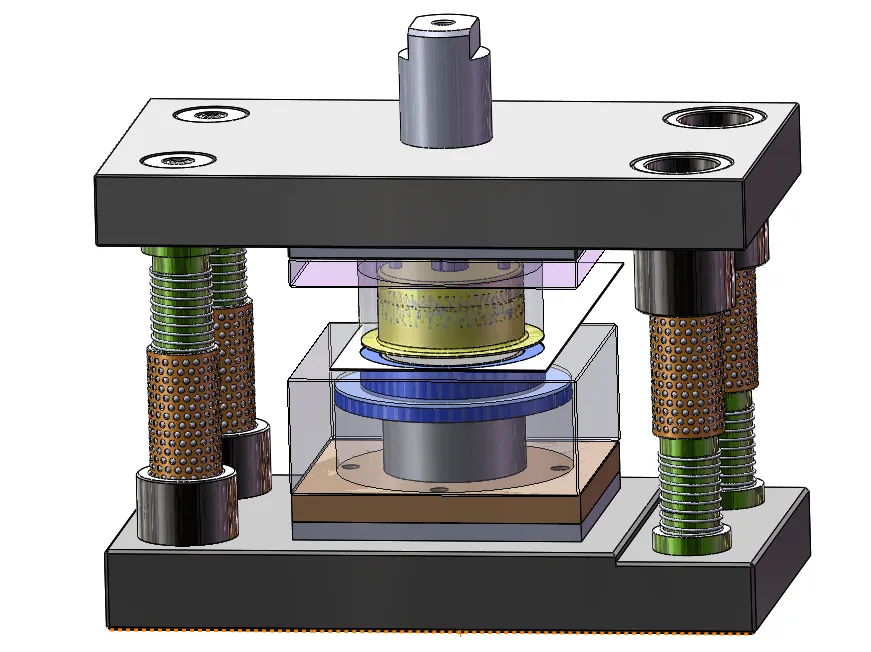

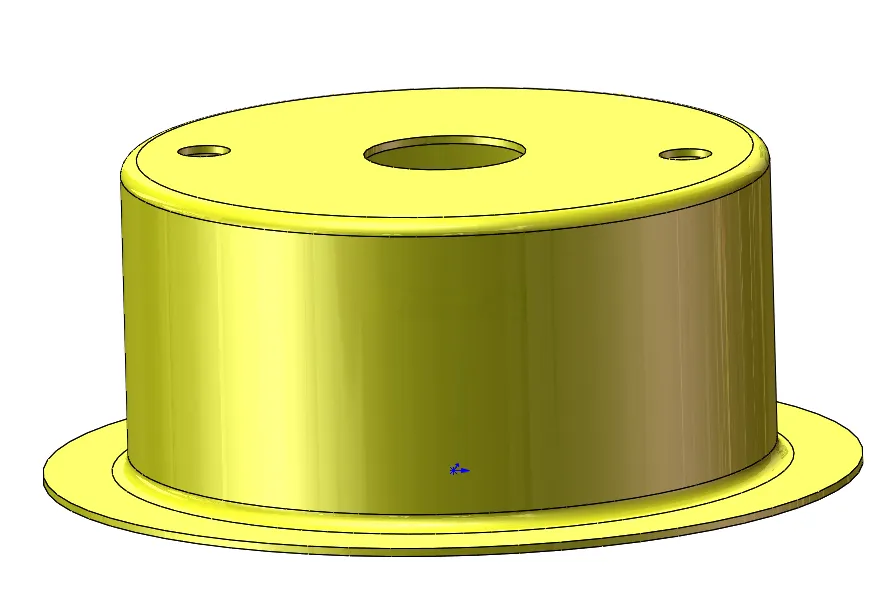

SW三维图一套

摘要

冲压模具技术作为现代工业生产的重要基础，在汽车制造、家用电器、电子设备等领域发挥着关键作用。其中能集成多道工序的复合模具因其高效节能、质量稳定的特点，受到制造业的广泛关注。本次研究以具有法兰结构的套筒零件为切入点，通过对其加工特性的系统分析，探索复合模具的创新设计方法。 本文旨在针对带法兰套筒零件的工艺特性及其复合模具设计展开系统性研究。基于Solid Works软件平台，对复合模具整体方案及关键零部件进行三维建模，通过运动仿真技术模拟模具实际运行过程。工艺分析环节，深入剖析了带法兰套筒零件的材料特性、几何形状及加工要求，明确了影响成型质量的关键因素，为后续模具设计提供了理论依据。通过优化模具型面设计、调整冲裁间隙及改进导向机构，显著提升了零件的成型精度与生产效率。研究结果表明，所设计的复合模具能够实现带法兰套筒零件的一次拉伸成型，具有结构紧凑、操作简便、成型质量稳定的显著优势。 在设计实践中，重点研究了复合模具常见的落料成型、拉伸变形、冲孔加工及修边处理等核心工序的相互作用机制。基于材料力学与机械设计原理，结合在校学习的专业知识和实习积累的工程经验，系统处理了工艺分析、方案选择等技术问题。通过三维建模与工程制图的反复推敲，既提升了设计图纸的规范性和可行性，又加深了对模具结构动态配合关系的认知。整个设计过程注重理论计算与实验验证相结合，既强化了专业知识的综合运用能力，也培养了严谨的工程思维模式，为未来解决复杂模具设计问题积累了宝贵经验。

关键词：复合模；落料；拉深；冲孔；切边
