作品包括：

Word设计说明书1份

任务书一份

开题报告一份

文献综述一份

外文翻译一份

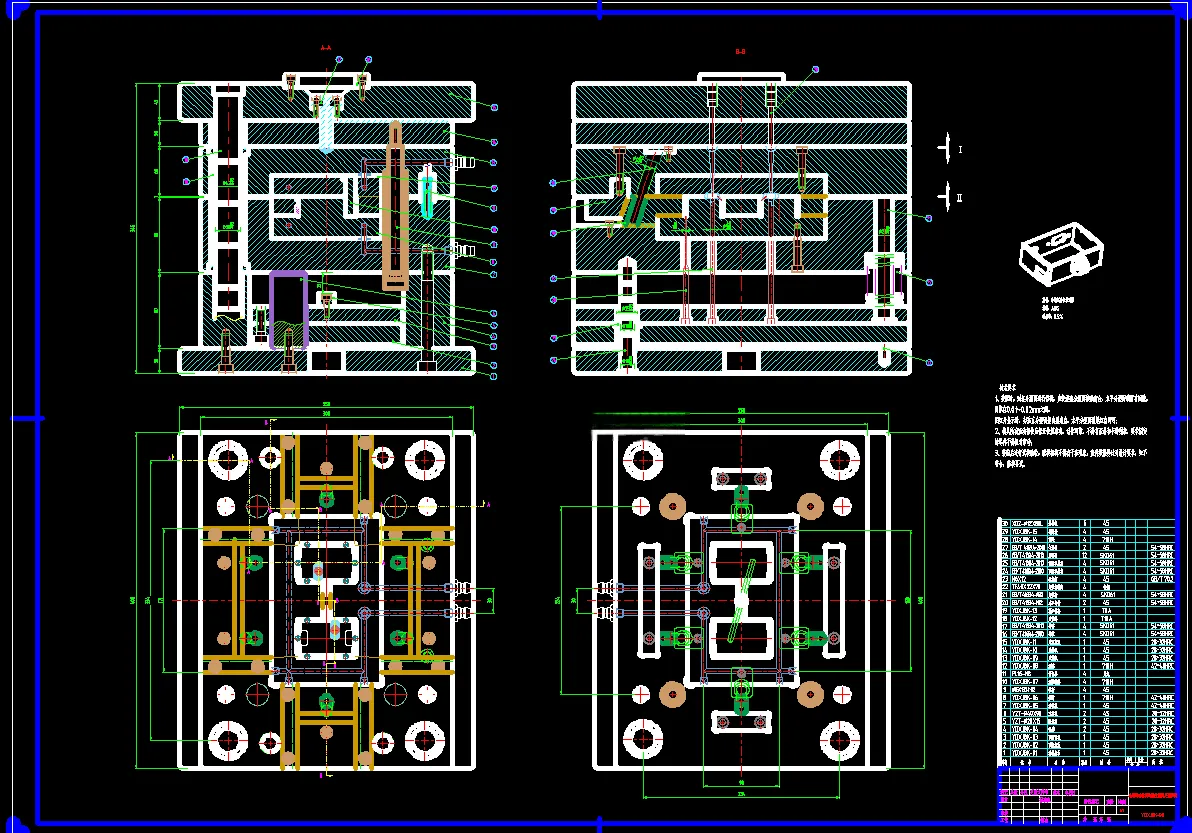

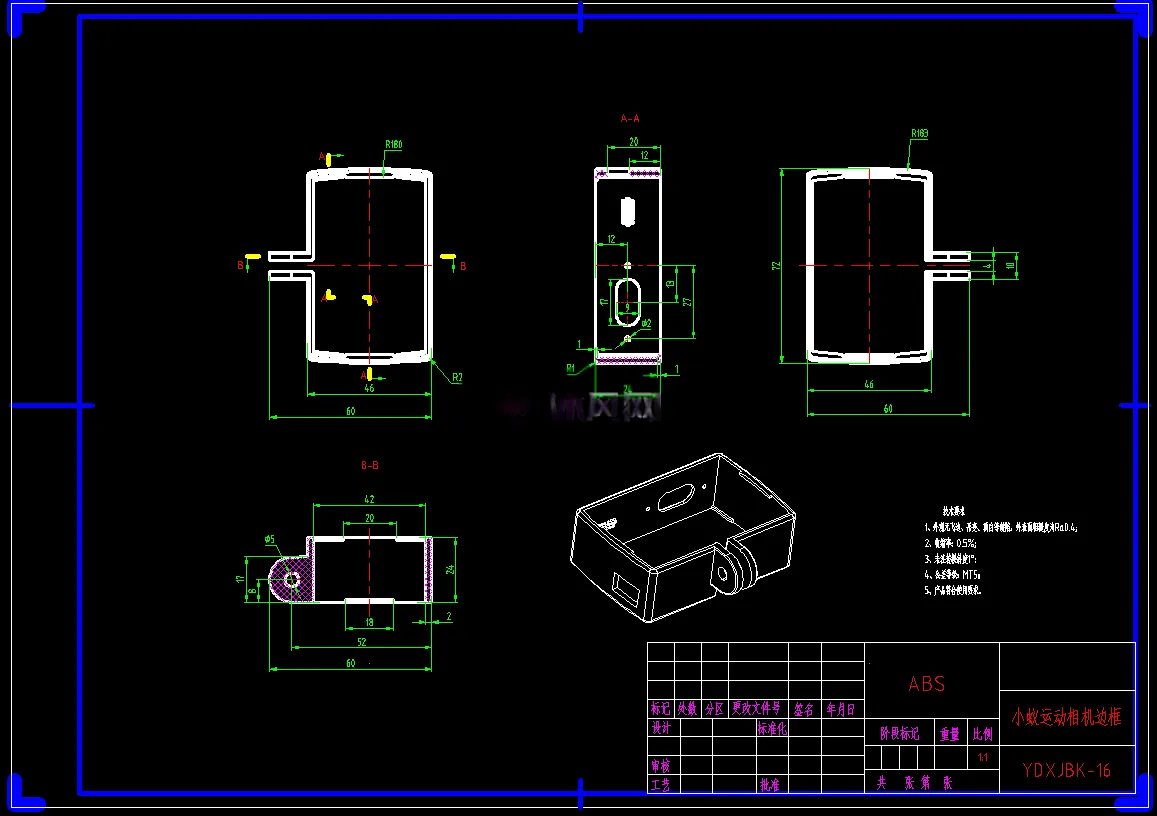

CAD版本图纸，共14张

UG三维图一份

模流分析文件一份

摘要

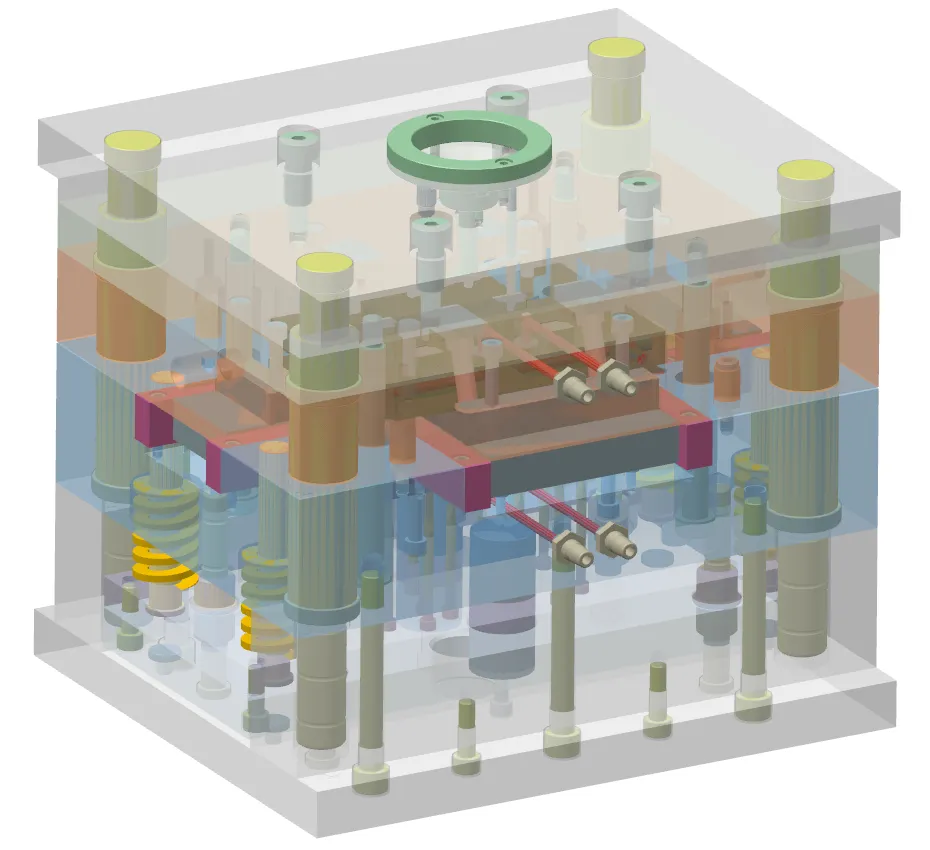

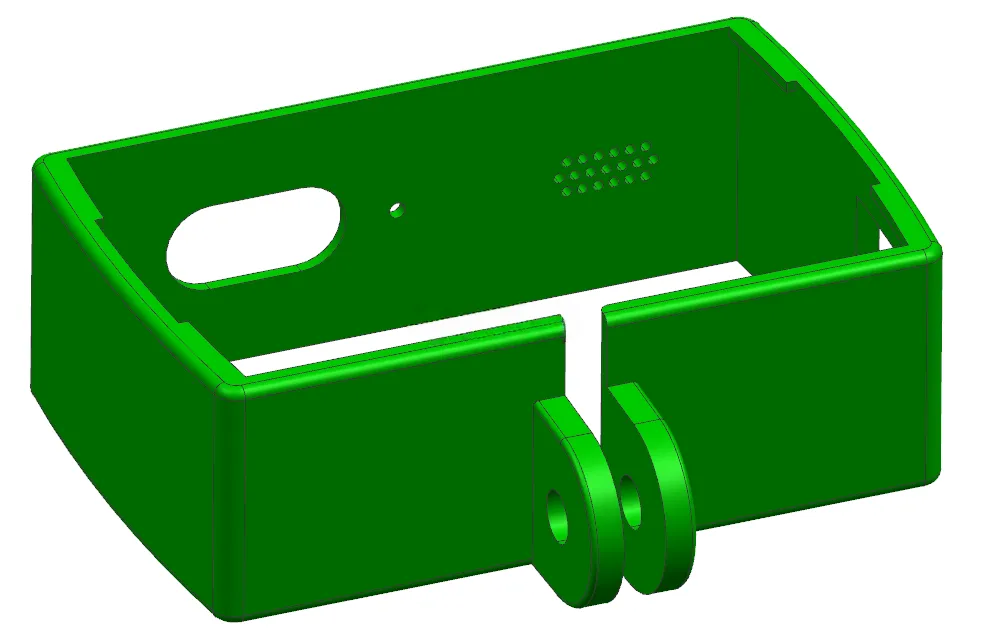

针对材料选用问题，小蚁运动相机边框选择ABS作为原料，具有易于加工、价格便宜和机械特性良好等优点；模具成型零件采用718H合金钢进行制造，满足生产条件且使用寿命长；模架材料大多为高碳钢和碳素钢，经济性较佳。针对生产工艺问题，本次成型策略为一模两腔且对称排列，通过侧浇口实现快速填充，以达到大批量制造的纲领要求。针对结构设计问题，本次脱模过程由推板实现小蚁运动相机边框顶出，由导柱导套实现导向运动，由环形水道实现模腔的均衡冷却。针对生产设备选型问题，本次采用海天卧式注塑机HTF1200J/TJ，模架部分采用龙记三板模，型号为FCI-3040-A60-B90-C90-L346，这些都属于标准部件，故而可以极大地节省了开发成本。 在整个设计过程中，我们运用UG软件创建了小蚁运动相机边框及模具的三维模型，使用Moldflow软件进行模流分析，从流动性能、排气性能、填充时间和冷却效果等数据展开详细分析，从而论证模具结构的可行性。同时结合了机械理论知识进行了相关参数计算和校核分析，采用数字化设计方法极大地提升了设计效率，对自身技能的提升有很大的帮助。
