作品包括：

Word设计说明书1份

任务书一份

开题报告一份

外文翻译一份

文献综述一份

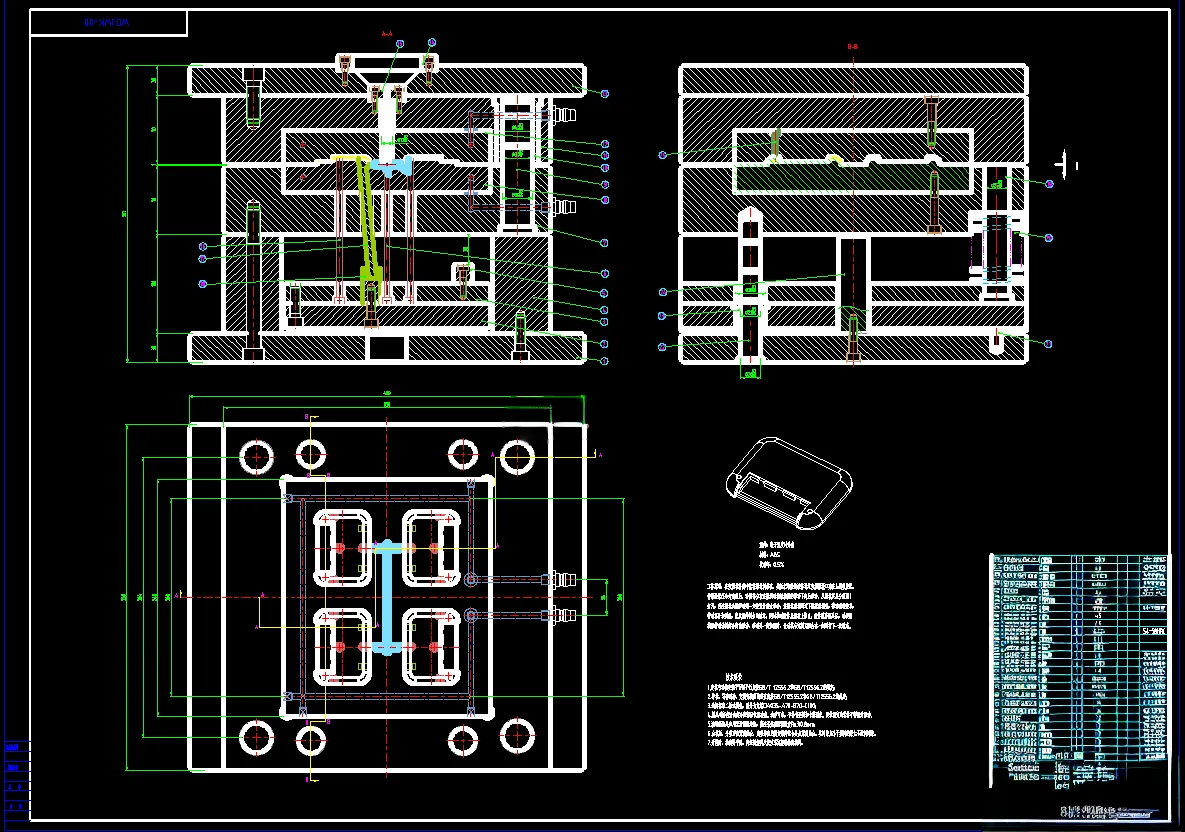

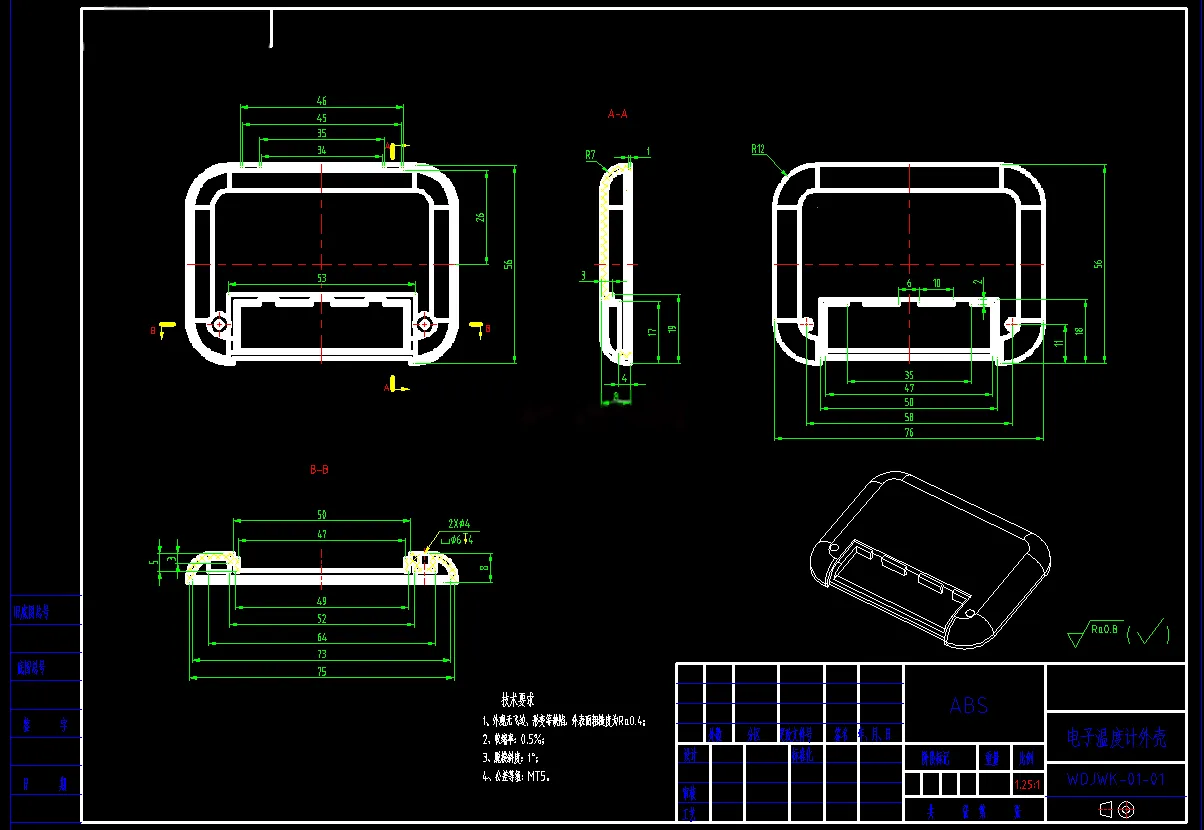

CAD版本图纸，共13张

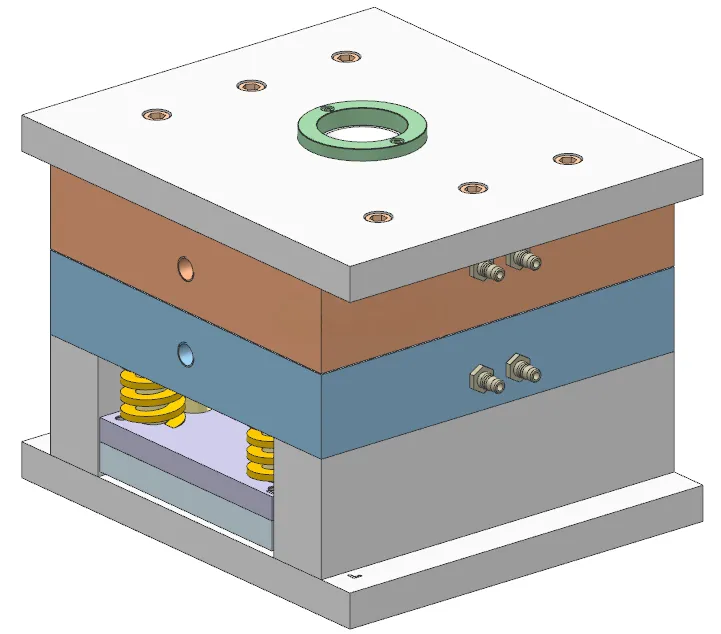

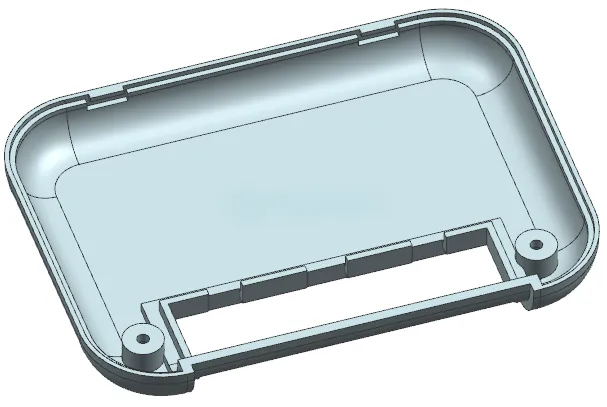

UG三维图一份

模流分析一份

型腔数控加工文件一份

摘要

(1)电子温度计外壳的材料选择ABS，化学名称为丙烯腈-丁二烯-苯乙烯共聚物，具备出色的加工特点与成型性能。要求产品的表面不能存在色差和斑痕等欠缺，而且质感必须光顺和防滑，尺寸精度为MT5等级。 (2)本次电子温度计外壳生产采取了一模四腔、二板式模架、潜伏式浇口进料和顶针推出的模具结构，同时使用了冷流道浇注系统，包含了主流道、分流道、浇口和冷料穴。 (3)成型设备选择了海天HTF120J/TJ卧式注塑机，模具类型为龙记CI大水口模架；电子温度计外壳的卡扣部分采用了斜顶机构机械式抽芯，由底座和斜杆等组成，采取T型槽滑动配合，脱模时底座随着顶针面板一起移动，使得斜杆发生侧移而完成抽芯。 (4)模具不需要加热系统，选择水作为冷却介质，分别在凹凸模内部，通过钻孔的方式加工出一条环形管道，密封零件使用螺纹堵盖和O型圈。成型零件设计成镶嵌式，以便于加工与组装，导柱导套作为导向机构。 (5)通过CAE技术分析验证了浇注系统、排气方式和冷却布局的可行性，通过CAM技术得到了型腔零件的加工刀路与机床程序；不足之处在于缺少对制品收缩及翘曲变形的深入探讨，亟待继续完善和优化设计内容。
