作品包括：

Word设计说明书1份

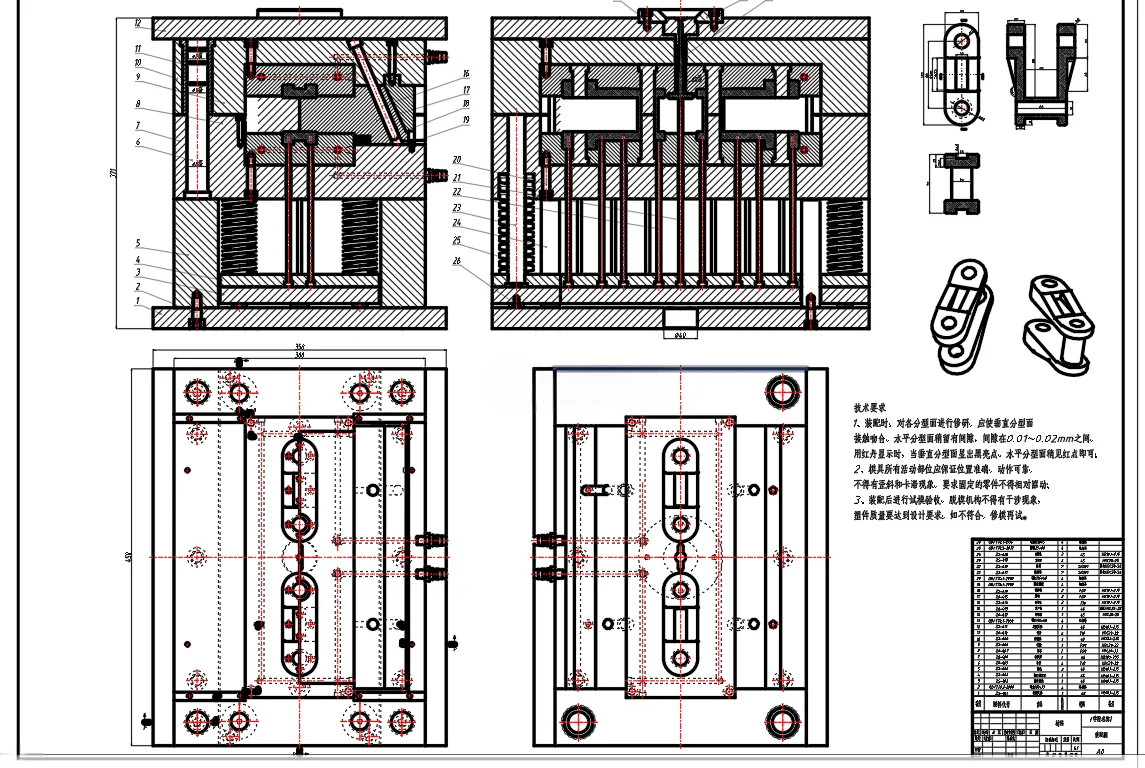

CAD版本图纸，共6张

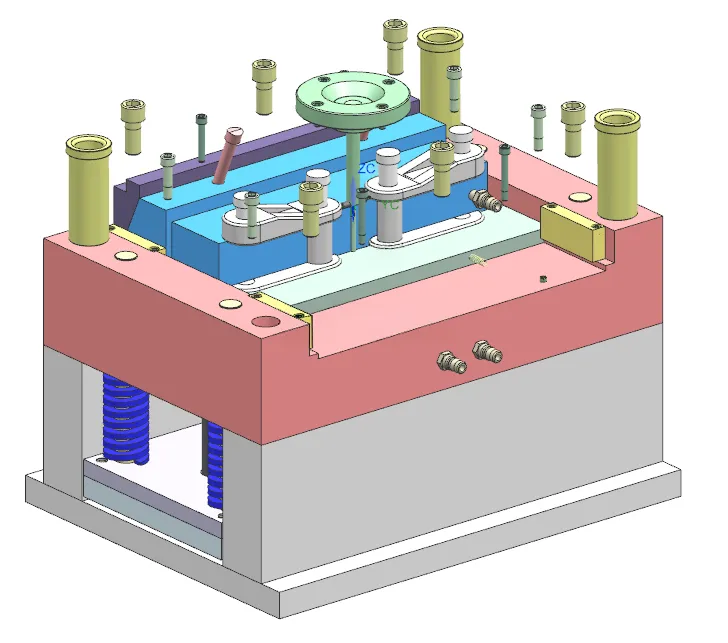

UG三维图一份

摘要

该塑料手柄塑件整体为握持类外壳结构，外部设置符合人手握持的圆弧过渡曲面，局部设有安装卡扣、限位凸台与装配孔位，内部分布有加强筋用来提升整体强度，塑件壁厚尽量做到均匀，减少缩痕、凹陷缺陷，部分卡扣结构存在内侧倒扣，模具设计需要采用侧向抽芯机构完成倒扣脱模，外形无复杂外倒扣可直接沿开模方向分型，成型时要合理选择浇口位置，保证熔体充模顺畅，冷却后可采用顶杆推出机构实现塑件顺利脱模，满足装配与手持使用的力学及外观要求。
