作品包括：

Word设计说明书1份

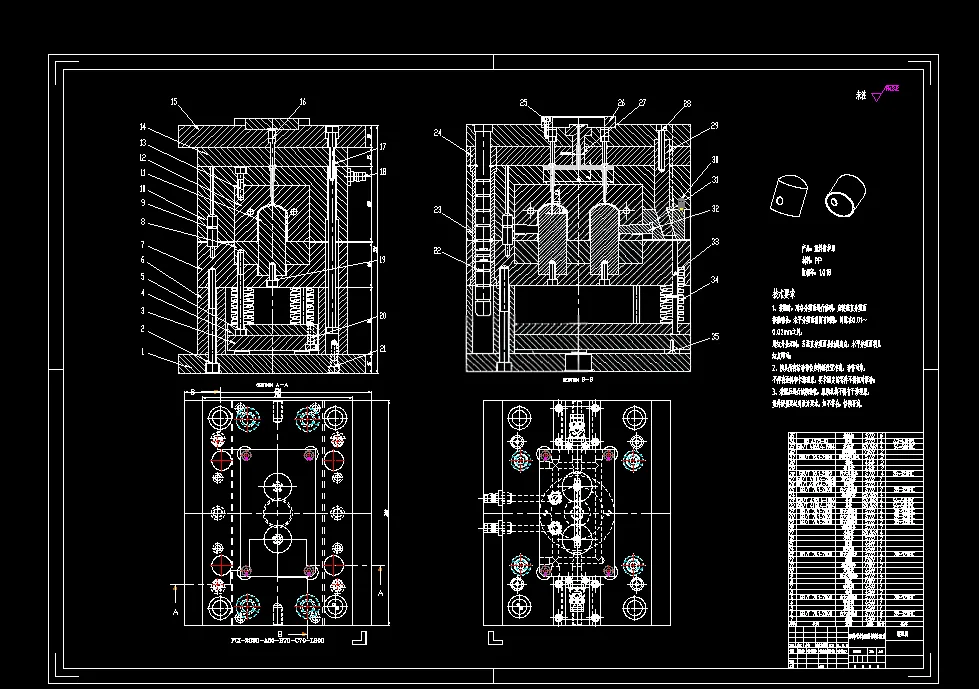

CAD版本图纸，共11张

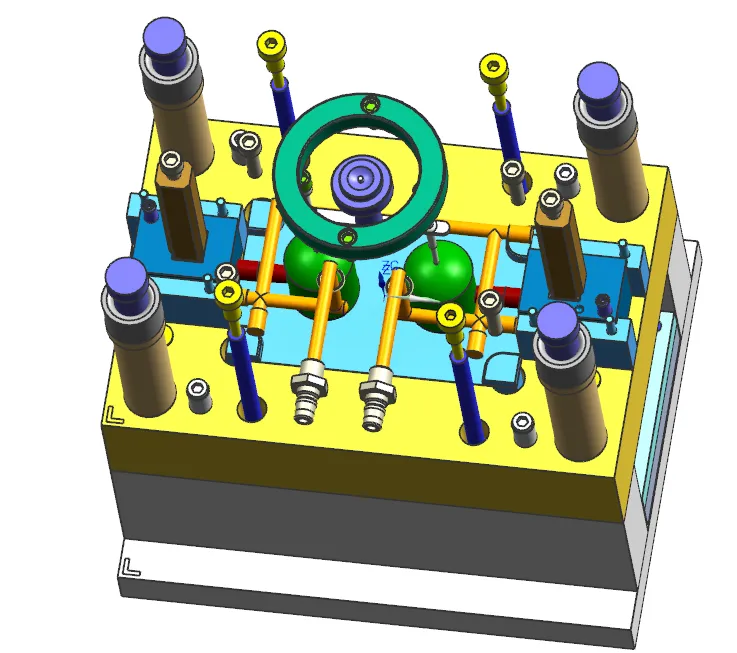

UG三维图一份

摘要

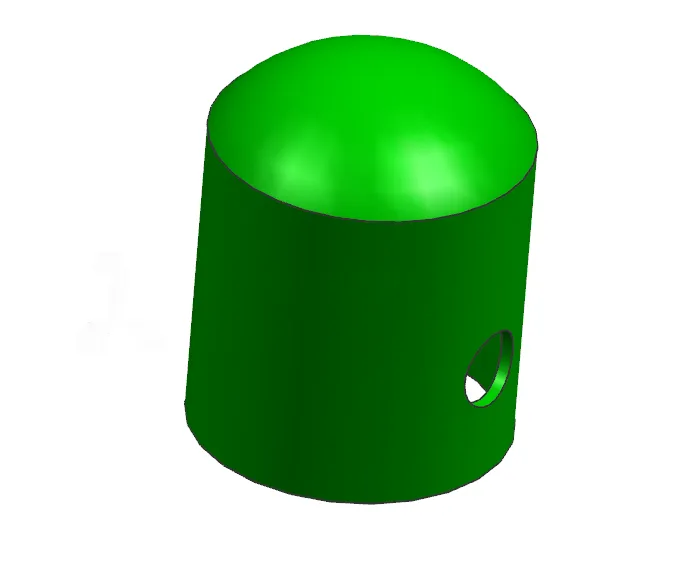

本文开展罩体零件注塑模具设计，塑件材料选用 PP，侧面带有侧孔，采用**一模两腔**布局，利用 UG、CAD 完成三维建模与工程图纸绘制。分型面设置在塑件底部最大轮廓处，浇注系统采用点浇口，搭配圆锥形拉料杆与冷料穴；成型零件选用镶嵌式型腔型芯，依据 PP 收缩率完成型腔、型芯尺寸计算。采用弯销滑块完成侧向抽芯，推板机构实现塑件脱模，配备复位杆弹簧复位机构，动定模均设计环绕式冷却水道。选用 FCI2030A100B60C90 三板细水口模架，匹配海天 HTF80XA 注塑机，对注射量、锁模力、开模行程、安装与顶出尺寸开展校核。借助 CAE 仿真分析填充、熔接痕、变形等指标，验证模具方案可行，模具结构简单可靠，可满足塑件批量生产需求。
