作品包括

Word版说明书1份，共71页，约16000字

任务书一份

CAD版本图纸，共5张

摘要

PVC是五大普遍使用的树脂中的其中一类，是一种惯用的化工原材料，应用空间较大，在全球得到了大规模的应用。聚氯乙烯制品具有力学性能良好、软硬度容易调节和控制、电绝缘性能良、透亮度好、抗侵蚀等特征。中国在全球是制造和消耗聚氯乙烯发展的最快速的国家。PVC被大规模地应用于石油化工、农业、轻工业、电力、化学建材、国防、食物制造等国民经济各命脉单位，在我国的经济发展中扮演者十分重要的角色。

氯乙烯的制造于聚氯乙烯生产工艺中是相当关键的过程。本设计采取电石乙炔方法来制备氯乙烯。是以电石作为原材料。电石经水解得到乙炔，氯碱生产中所得到的H2和Cl2用直接合成法制得HCl。HCl和乙炔经过净化器净化然后在转换器里得到粗氯乙烯单体。粗氯乙烯单体经过精馏得精氯乙烯单体，精氯乙烯单体用悬浮聚合法生产聚氯乙烯。

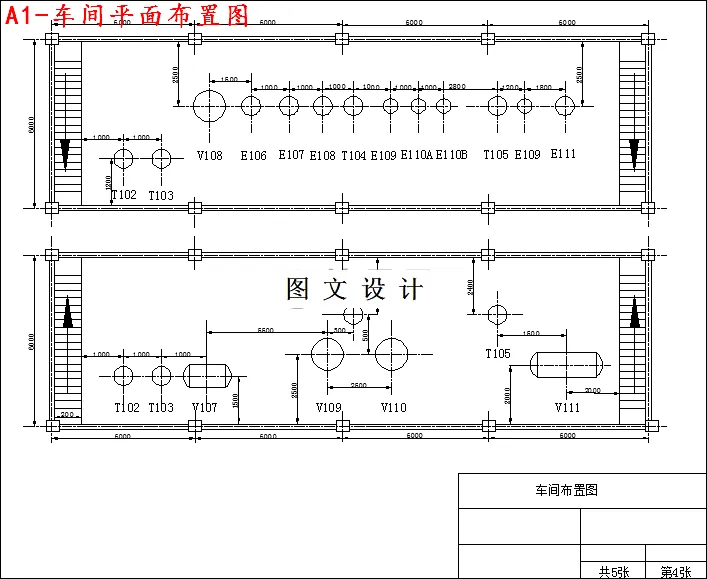

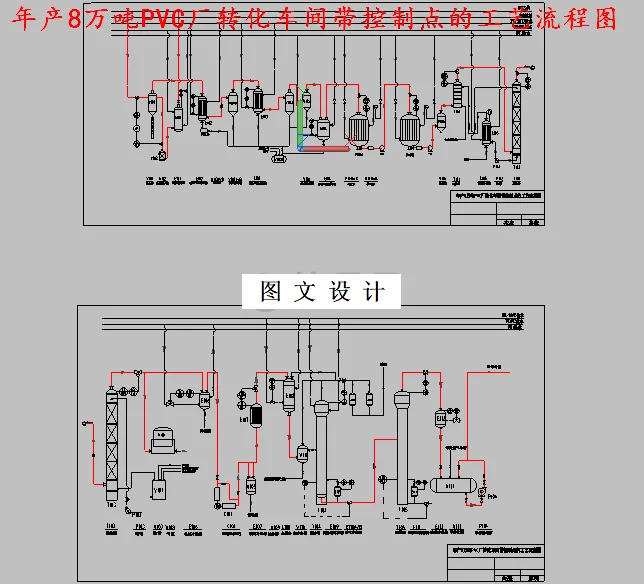

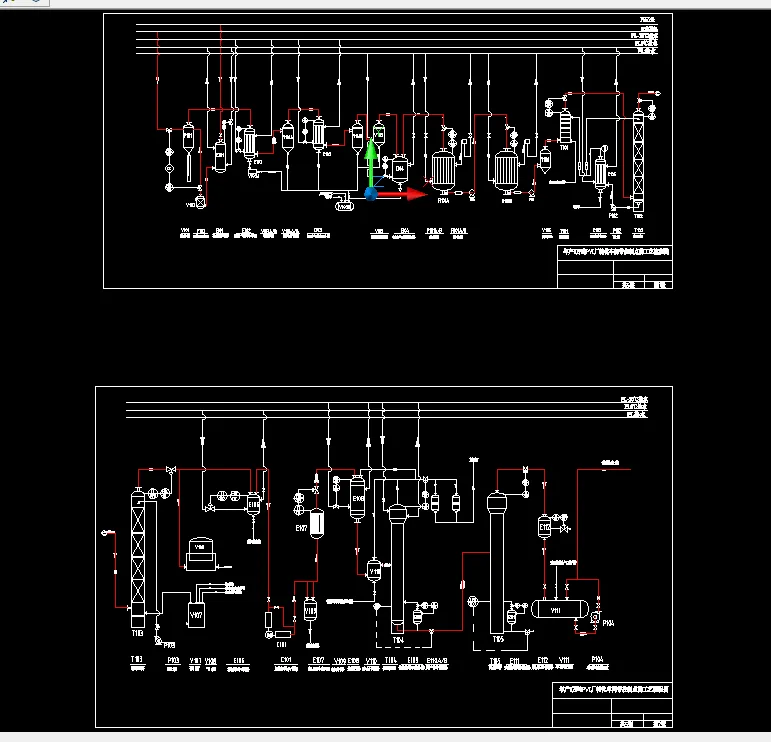

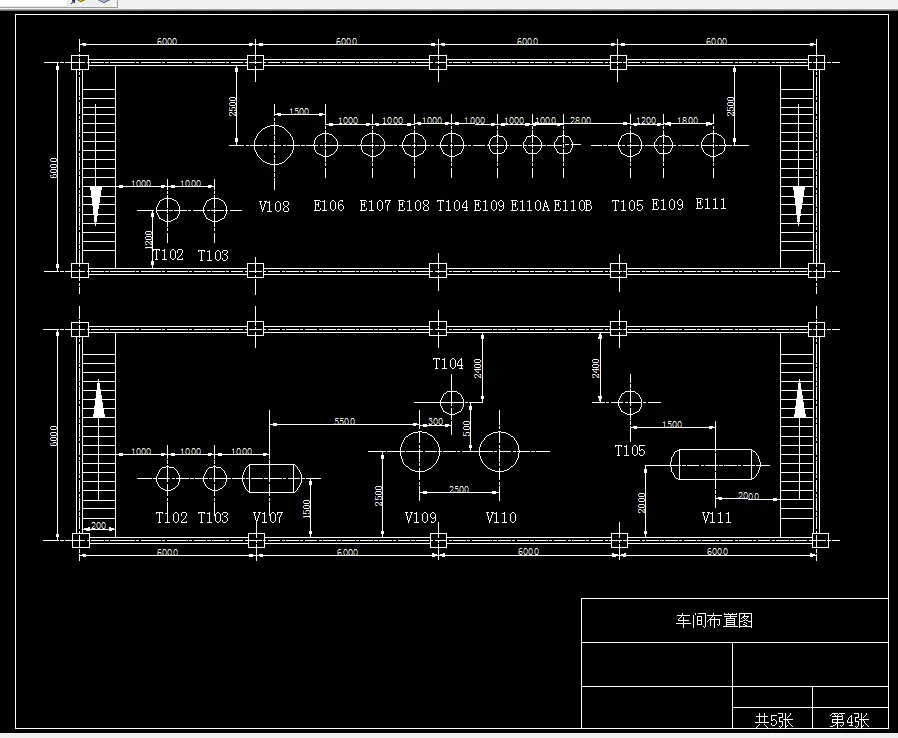

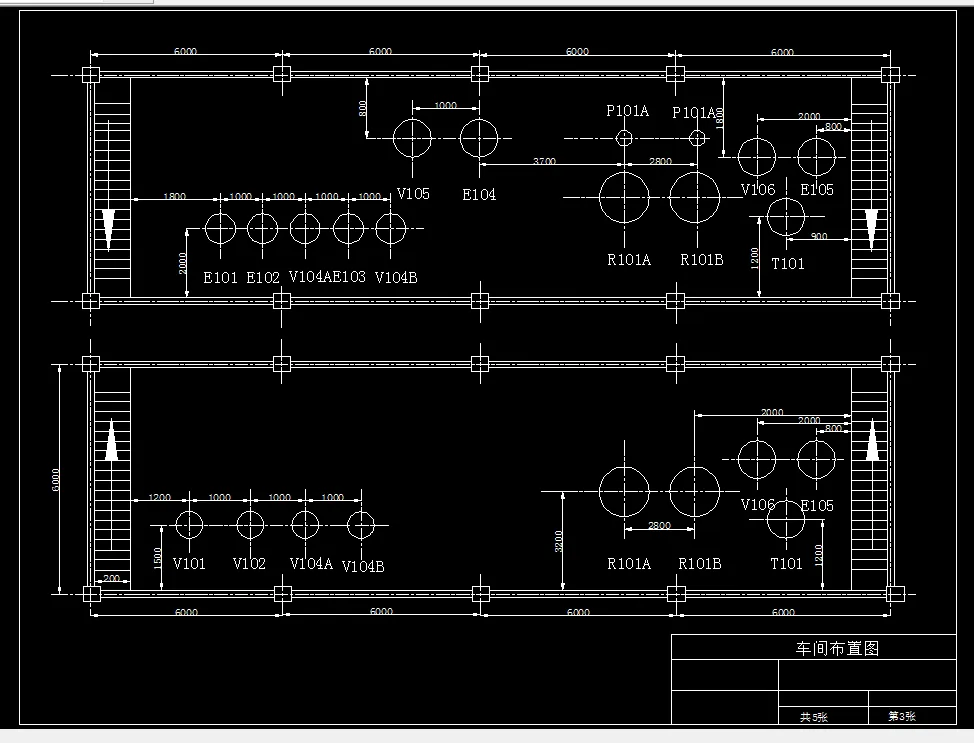

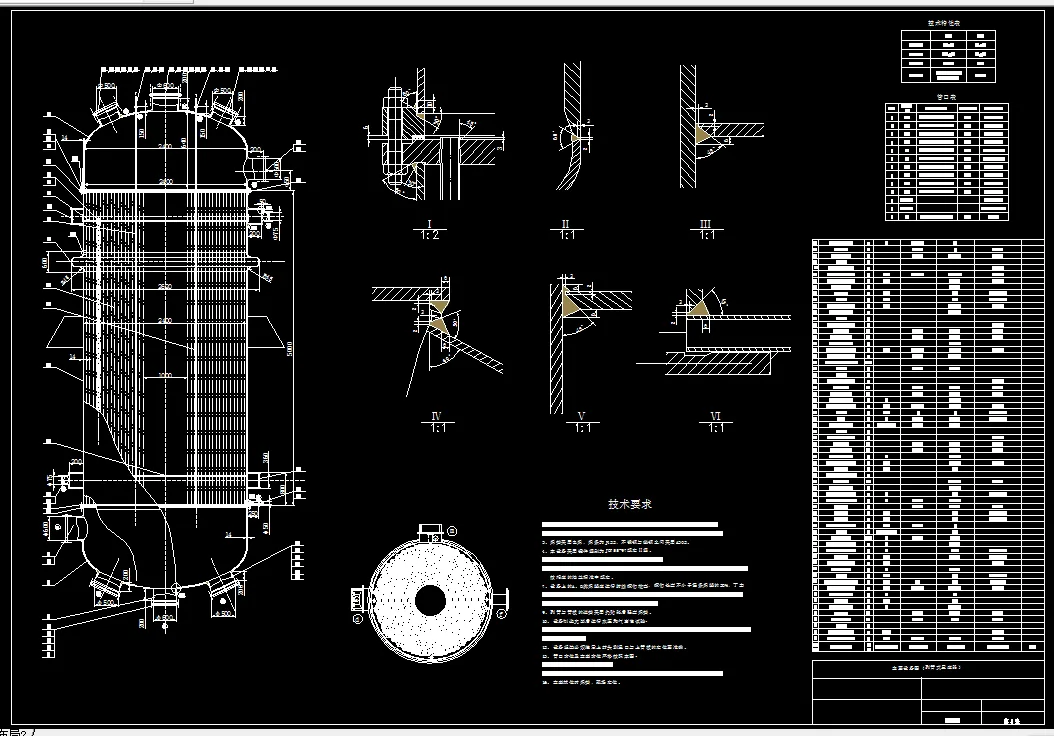

本设计是年产8万吨的聚氯乙烯（PVC）厂转化车间的工艺设计。其主要内容有：氯乙烯的生产工艺过程，物料衡算和热量衡算，主要设备的设计及选型，用AutoCAD绘制了带控制点的工艺流程图，车间布置图，主要设备图。

关键词　聚氯乙烯；氯乙烯；合成；设计

目  录

摘要 I

Abstract II

第1章 绪论 1

1.1 PVC工业的发展概况 1

1.2 聚氯乙烯的概况 1

1.2.1 聚氯乙烯 1

1.2.2 聚氯乙烯的特性 1

1.2.3 聚氯乙烯制品的应用 2

1.3 聚氯乙烯的合成方法 2

1.4 设计目的和内容 4

1.4.1 设计目的 4

1.4.2 设计内容 4

第2章 氯乙烯的生产工艺 5

2.1 氯乙烯的简介 5

2.2 合成方法 5

2.2.1 电石乙炔法 5

2.2.2 联合法 6

2.2.3 乙烯法（即乙烯氧氯化法） 6

2.2.4 工艺路线选择 6

2.3 主要原料及产物 7

2.3.1 电石 7

2.3.2 氯化氢 7

2.3.3 乙炔 7

2.4 其它辅助原料 7

2.5 转化工艺流程 7

2.5.1 乙炔工段 7

2.5.2 氯化氢工段 8

2.5.3 氯乙烯转化 8

2.6 本章小结 8

第3章 物料衡算与热量衡算 9

3.1 物料衡算 9

3.1.1 计算依据 9

3.1.2 计算 10

3.2 热量衡算 18

3.2.1 衡算方法 18

3.2.2 计算 19

3.3 本章小结 26

第4章 主要设备的设计与选型 27

4.1 转化器的设计 27

4.1.1 主要的工艺条件 27

4.1.2 计算 28

4.1.3 主要管道的选型 31

4.1.4 其它附件 32

4.2 石墨冷却器的选型 33

4.2.1 已知条件 33

4.2.2 计算和选型 33

4.3 石墨预热器的选型 35

4.3.1 已知条件 35

4.3.2 计算和选型 35

4.4 石墨冷却器Ⅱ的选型 36

4.4.1 已知条件 36

4.4.2 计算和选型 36

4.5 水洗塔的设计 37

4.5.1 水洗塔的物料量 37

4.5.2 塔径的计算 37

4.5.3 塔板主要工艺尺寸的计算 38

4.5.4 雾沫夹带量 39

4.5.5 停留时间 40

4.5.6 塔板布置 40

4.6 本章小结 41

结论 42

致谢 43

参考文献 44

附录A 45

附录B 54

附录C 65
