作品包括

Word版设计说明书1份，共93页，约27000字

开题报告一份

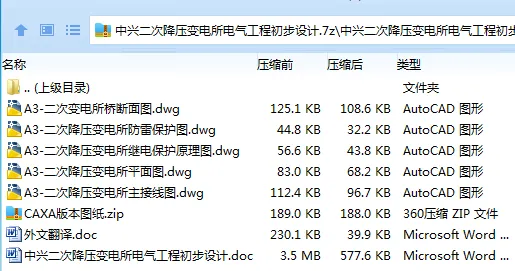

CAD版本图纸，共5张

摘要

本设计是中兴二次降压变电所电气工程设计，主要内容分为说明书、计算书和相关设计图纸。

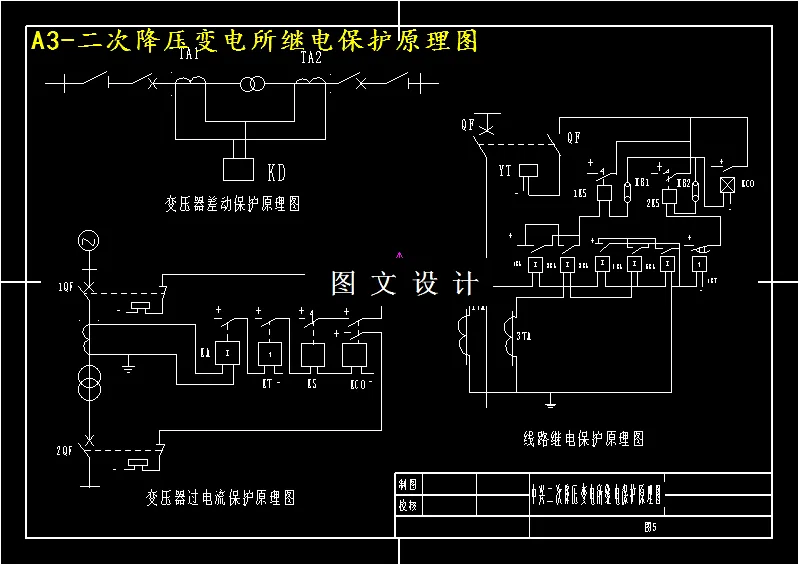

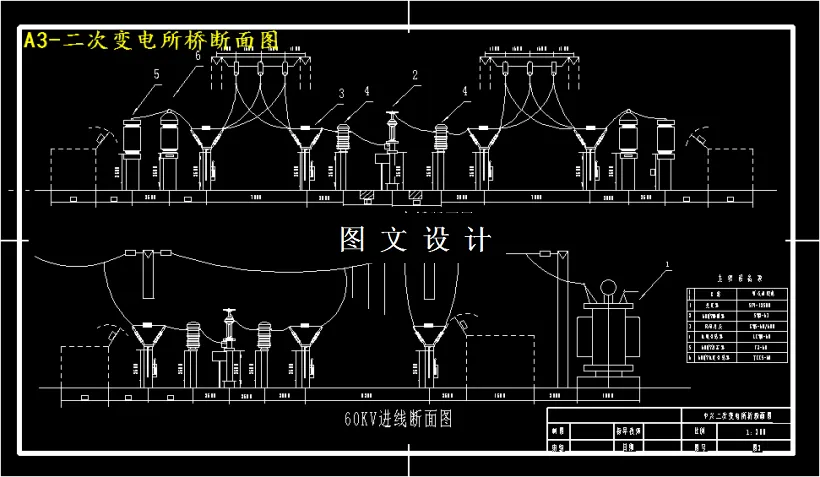

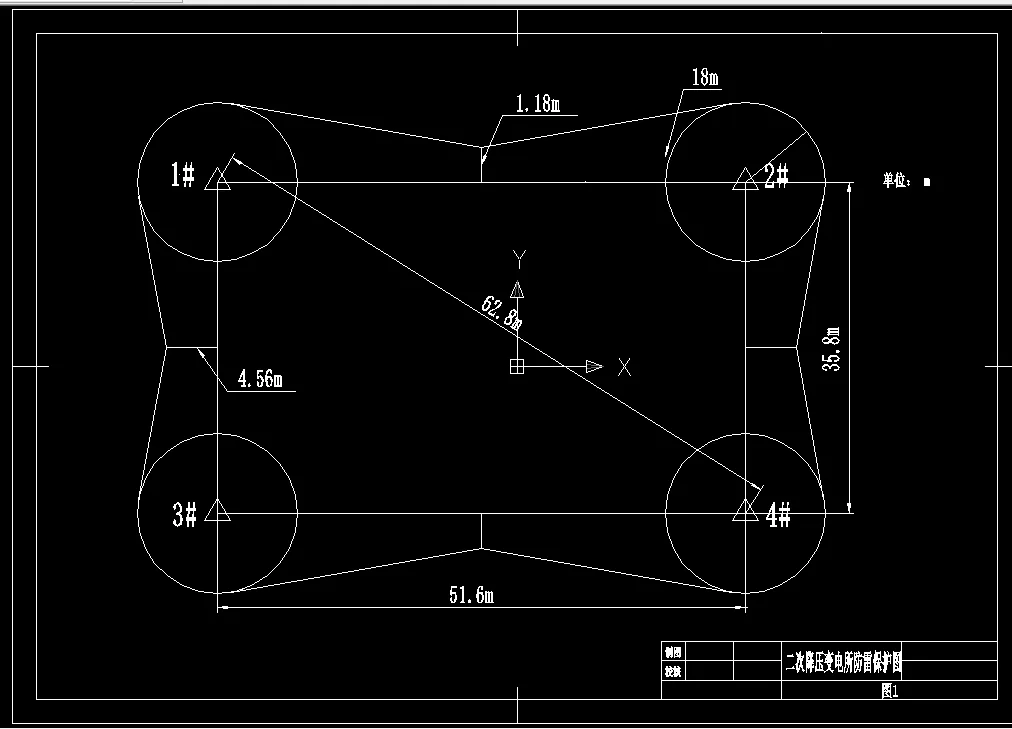

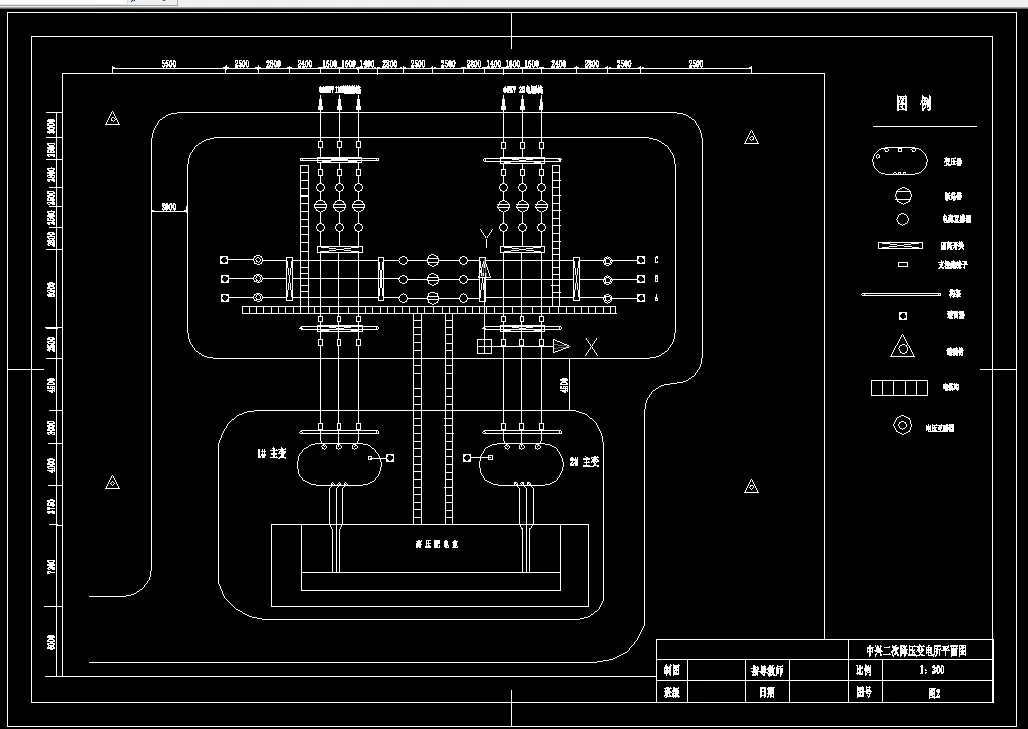

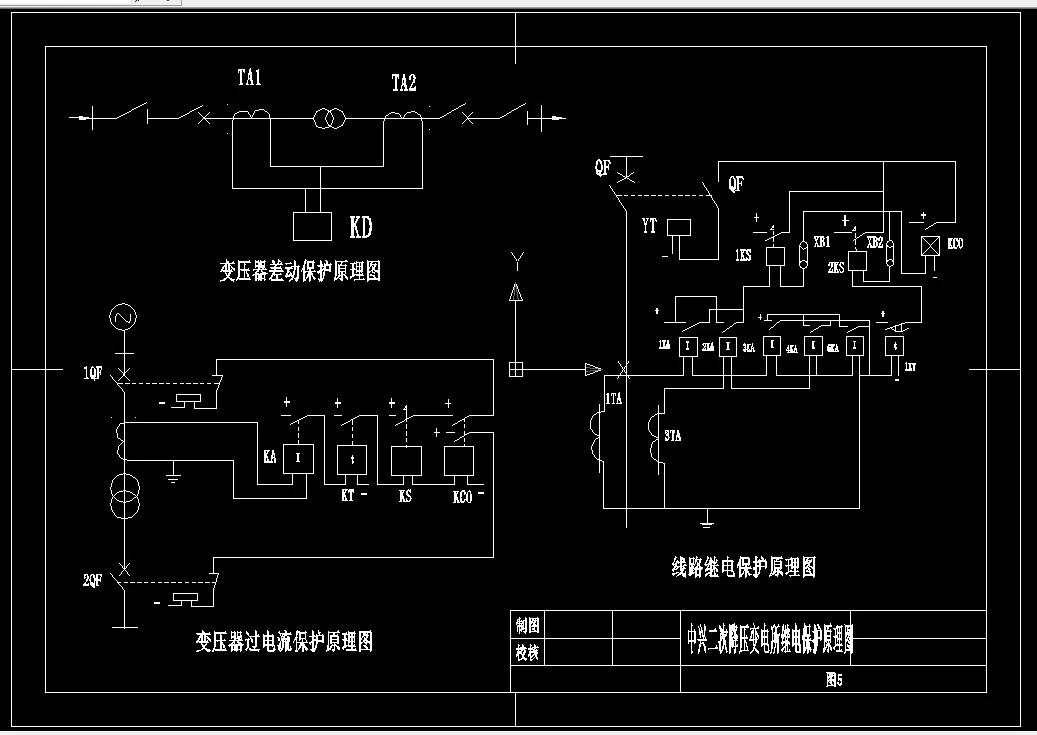

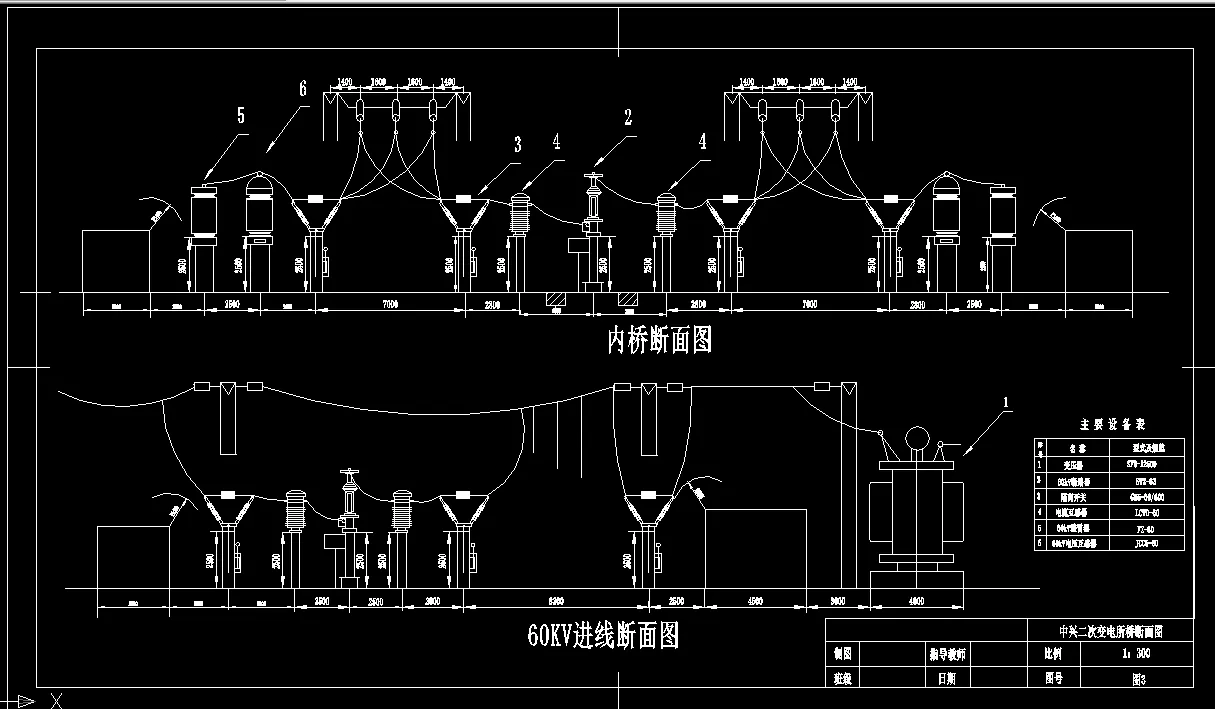

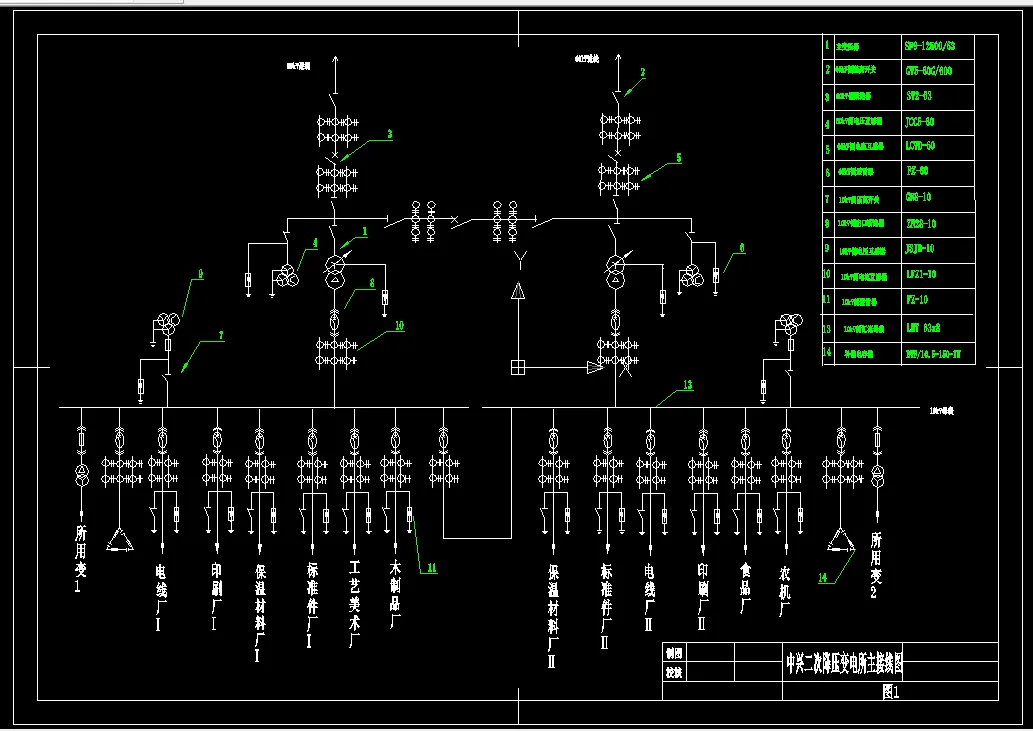

说明书中包括了10kV导线截面的选择及导线的相关校验,变压器的选择,无功补偿，电气主接线的选择，运行方式分析后短路电流计算，各种高压电气设备的选择与校验,高压配电装置的规划设计，继电保护配置防雷保护的规划设计。在设计和选择设备过程中都充分考虑供电可靠性和经济性。另外，各种断路器、隔离开关、电流互感器型号的选择要与高压配电装置的布置联系在一起考虑。计算书部分包括了计算主变压器的容量，无功补偿计算，网络化简和计算短路电流，高压电气设备的选择，继电保护整定计算和防雷保护保护范围的计算。图纸包括电气主接线图、屋外配电装置总平面布置图、配电装置断面图和防雷保护图。

关键词 二次变电所，短路电流，设备选择，防雷保护

目  录

中文摘要 I

Abstract II

第一部分 说明书 1

1 变电所设计原则 1

2 10kV线路导线的选择 3

2.1 10kV线路导线的选择 3

2.2 校验 4

3 静电电容器的选择 6

3.1 补偿前功率因数的计算方法 6

3.2 静电电容器容量和个数的确定 6

4 主变压器台数的确定 8

4.1 主变压器台数的确定 8

4.2 主变压器的选择原则 8

4.3 主变压器的选择 8

5 变电所电气主接线选择 11

5.1 主接线的设计原则 11

5.2 主接线设计的基本要求 11

5.3 电气主接线的选择 12

6 短路电流的计算 15

6.1短路电流计算的目的 15

6.2 短路计算条件和原则 15

6.3 短路计算的一般规定 15

6.4 短路计算步骤 16

7 电气设备的选择 18

7.1 电气设备选择的一般条件 18

7.2 断路器的选择 19

7.3 隔离开关的选择 20

7.4 电流互感器的选择 21

7.5 电压互感器的选择 22

7.6  10kV侧开关柜的选择 23

7.7 导线的选择 24

7.8 避雷器的选择 25

8 继电保护规划设计 26

8.1电力系统继电保护的作用 26

8.2变压器保护的配置 26

8.3 10kV线路保护 28

9 防雷保护 30

9.1直击雷的保护 30

9.2避雷针的保护范围 30

9.3避雷针的校验 31

9.4保护半径的计算 31

9.5保护范围的计算 31

第二篇 设计计算书 32

1 选择10kV输电线路导线 32

1.1 电线厂10kV出线架空线的选择 32

1.2 工艺美术厂10kV出线架空线的选择 33

1.3 印刷厂10kV出线架空线的选择 35

1.4 木制品厂10kV出线架空线的选择 37

1.5食品厂10kV出线架空线的选择 38

1.6标准件厂10kV出线架空线的选择 40

1.7 保温材料厂10kV出线架空线的选择 41

1.8农机厂10kV出线架空线的选择 42

2 选择静电补偿电容器 45

2.1 变电所低压母线计算负荷 45

2.2 补偿前低压母线平均功率因数计算 45

2.3 补偿容量计算及静电电容器台数和型号选择 46

2.4 补偿后低压母线上的平均功率因数 46

3 选择主变压器的台数、容量、型号 47

3.1 选择变压器型号 47

3.2 计算变压器功率损耗 47

3.3 计算高压侧平均功率因数 48

4 选择变电所电气主接线 49

4.1 电气主接线方案比较 49

4.2 主接线方案的确定 49

5 短路电流的计算 51

5.1 画等值阻抗图 51

5.2 求各元件等值电抗 51

5.3 系统各点发生短路时的短路电流 52

6 电气设备的选择 57

6.1 高压断路器的选择 57

6.2 隔离开关的选择 60

6.3 电压互感器的选择 61

6.4 电流互感器的选择 62

6.5 避雷器的选择 64

6.6 高压开关柜的选择 64

6.7 10kV母线的选择 67

7 继电保护设计 69

7.1 变压器的保护 69

7.2 线路保护设计 73

8 防雷保护设计 75

8.1 范围计算 75

8.2避雷针高度选择 75

8.3避雷针的校验 76

8.4保护半径的计算 76

8.5保护范围的计算 76

结 论 78

致 谢 79

参考文献 80

附 录 81
