作品包括

Word版说明书1份，共25页，约14000字

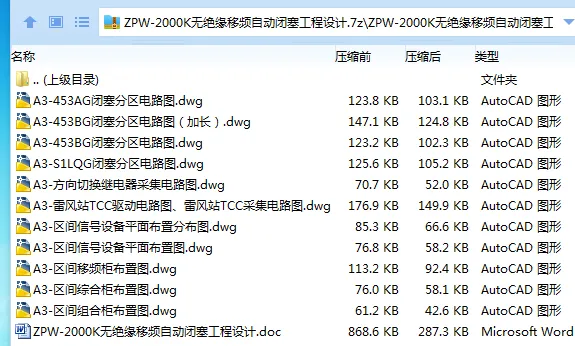

CAD版本图纸，共11张

摘要

ZPW-2000K无绝缘移频自动闭塞是在法国UM71无绝缘轨道电路技术引进、国产化基础上，结合我国的国情，进行提高系统传输性能、系统可靠性和系统安全性的技术再开发。ZPW-2000K无绝缘移频轨道电路保持了UM71无绝缘轨道电路整体结构上的优势，并在传输安全性、传输长度、系统可靠性以及结合国情提高技术性能价格比上，都有了提高。

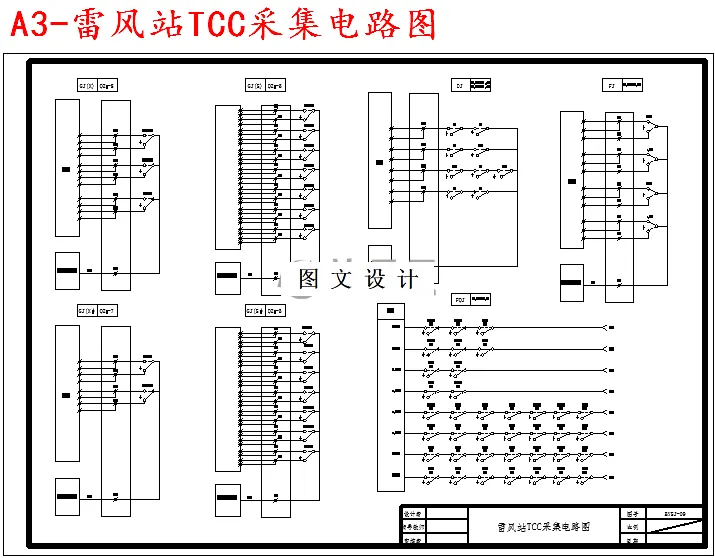

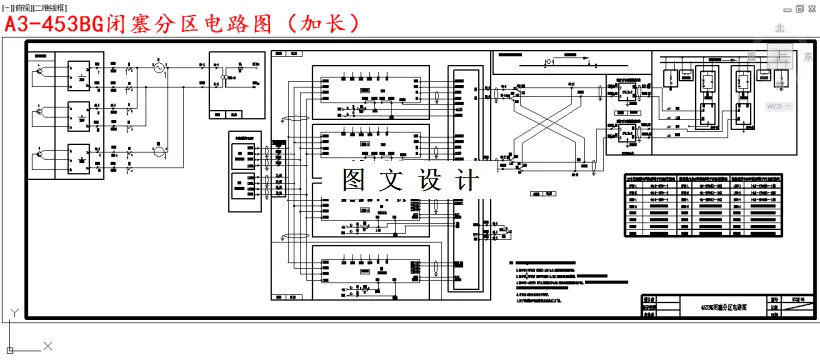

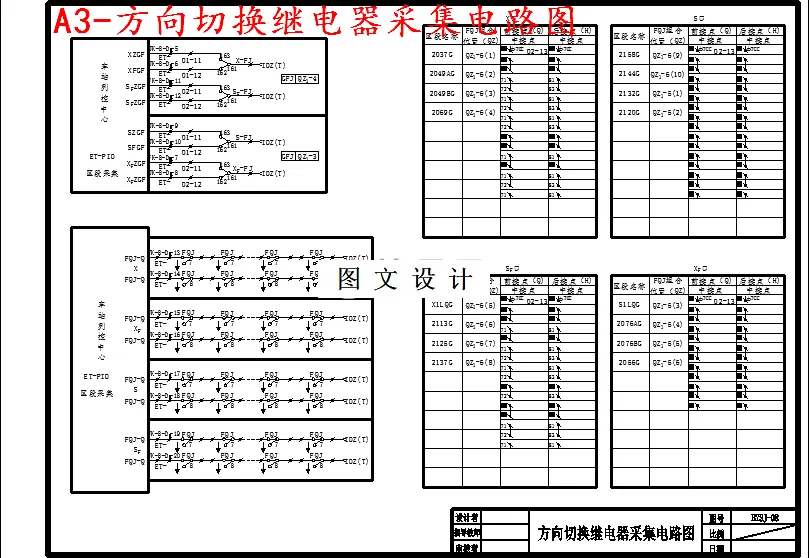

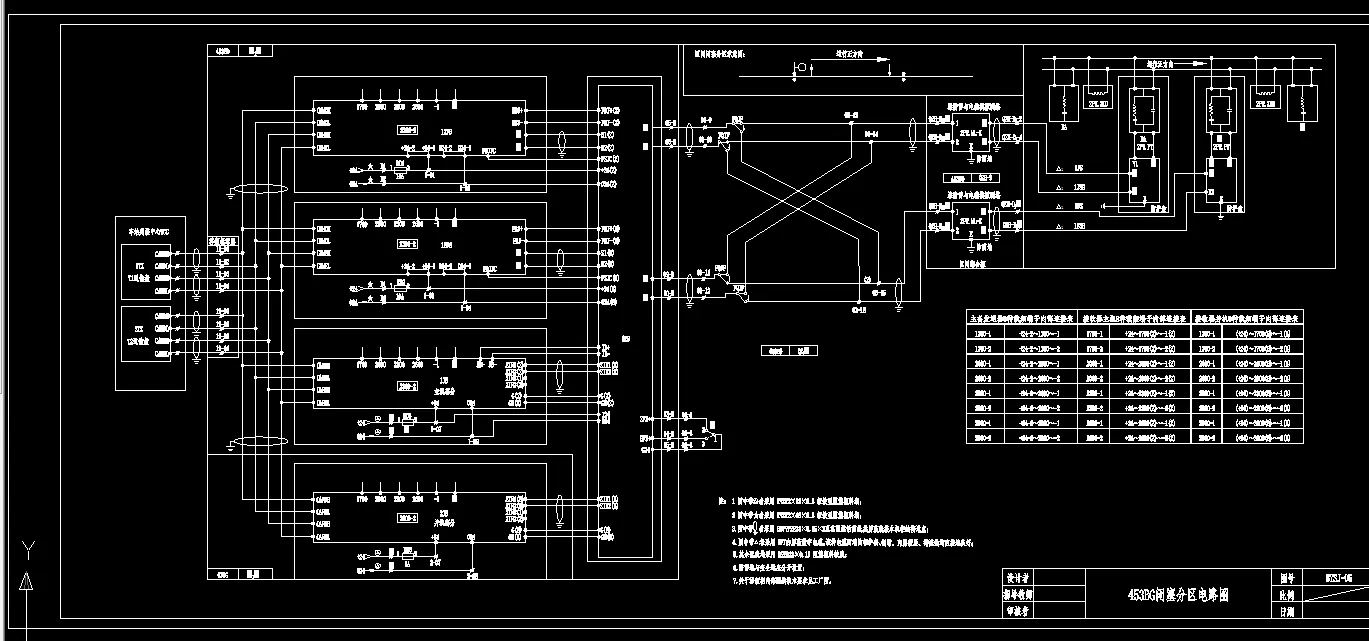

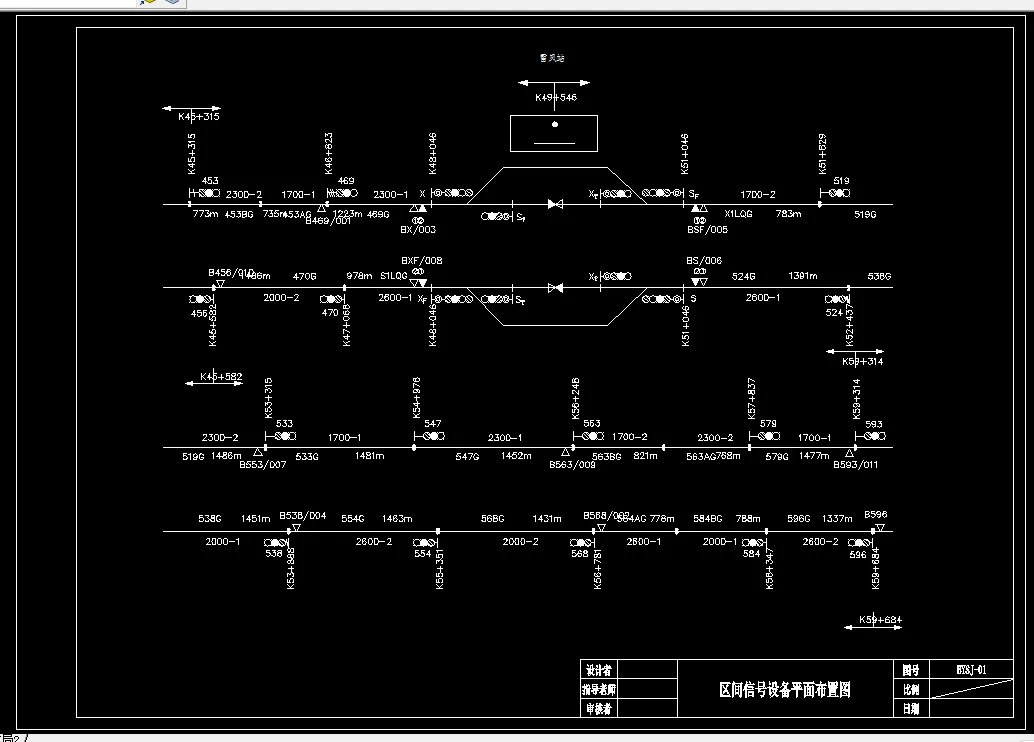

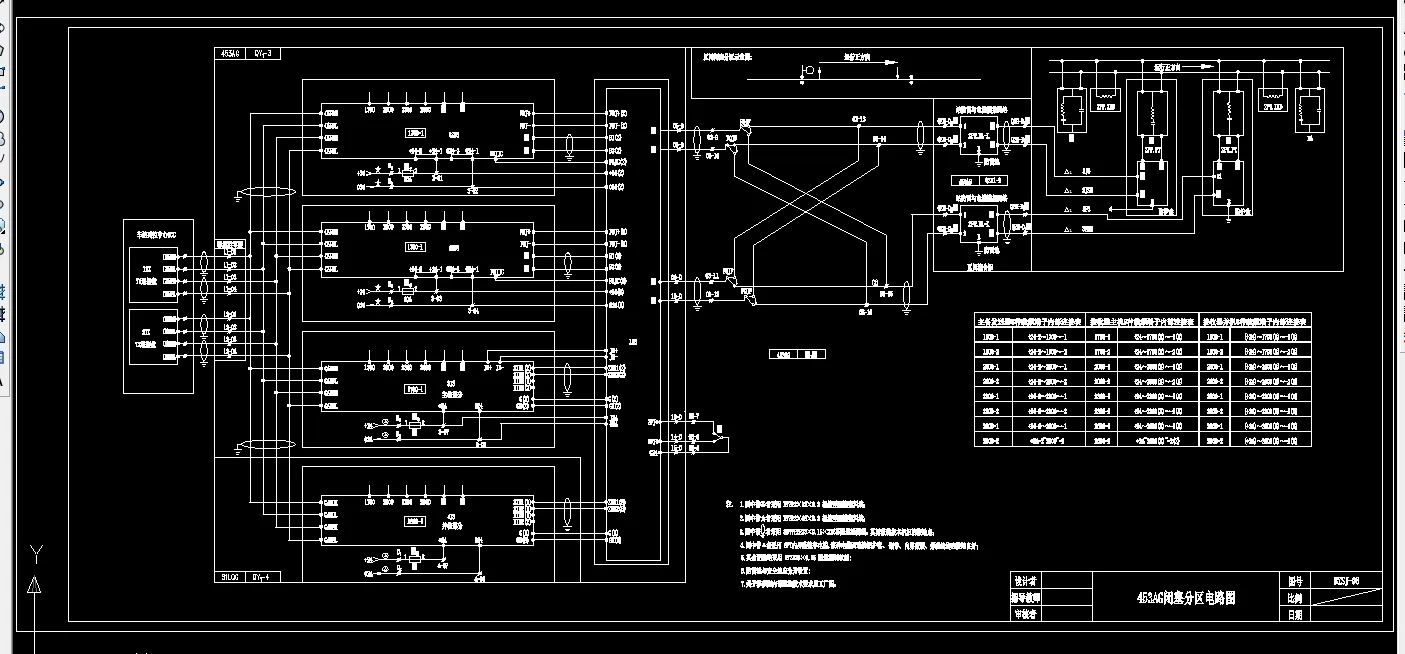

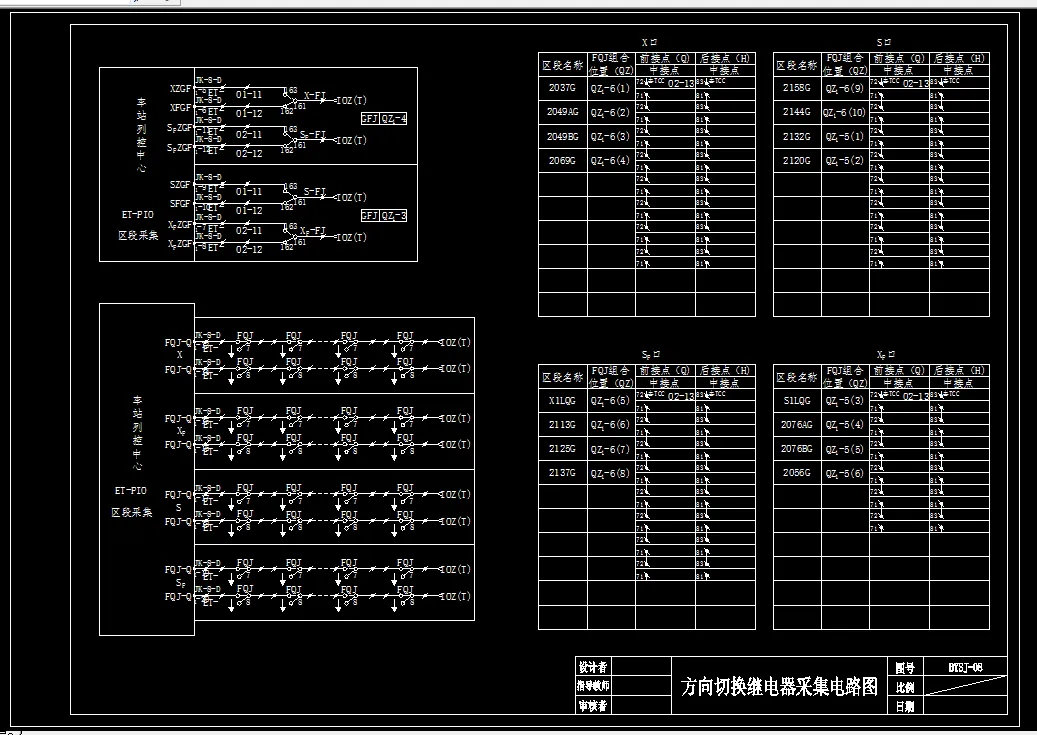

本次设计运用了 ZPW-2000K无绝缘移频自动闭塞的技术条件和构成原理，同时结合CTCT-2/CTCS-3技术要求以及相关的设计规范完成中继站13至三门峡南区间自动闭塞工程设计。本次设计中先后完成了区间信号平面布置图，区间支线和干线电缆径路图，区间移频柜、综合柜、组合柜设备布置图，闭塞分区电路原理图和区间电路图，区间移频柜电源零层及内部配线图，区间移频柜、组合柜零层端子配线表，楼内电源电缆配线图等图纸。同时通过对ZPW-2000K无绝缘移频自动闭塞的设备构成、工作原理和电路原理的掌握对一系列的图纸进行说明，对原理进行分析。绘制图纸时需要掌握关于ZPW-2000K的技术特点和系统结构，查阅相关资料，并且熟练AUTOCAD的操作。论文分析讨论了ZPW-2000K型无绝缘移频自动闭塞系统特点、结构及传输安全性，同时对ZPW-2000K涉及到的设备进行说明，重点介绍了工程设计的步骤和设计原则。

关键词：客运专线；ZPW-2000K；移频自动闭塞；安全性

目    录

摘    要 I

Abstract II

1 绪论 1

1.1 设计意义 1

1.2 国内现状 1

1.3 设计内容 1

2 区间信号平面布置图与电缆径路图 3

2.1 区间信号平面图设计简述 3

2.2 信号平面布置图 3

2.2.1 信号机的布置 3

2.2.2 载频配置 4

2.2.3 补偿电容 4

2.2.4 空扼流变压器的设置 5

2.2.5 应答器的设置 6

2.3 区间电路图设计简述 7

2.4 区间电缆径路图 7

2.4.1 区间干线电缆径路图 7

2.4.2 区间支线电缆径路图 7

3 区间信号室内设备布置图 8

3.1 设计简述 8

3.2 区间移频柜布置图 8

3.2.1 移频柜设备布置 8

3.2.2 发送器 9

3.2.3 接收器 9

3.2.4 衰耗冗余控制器 10

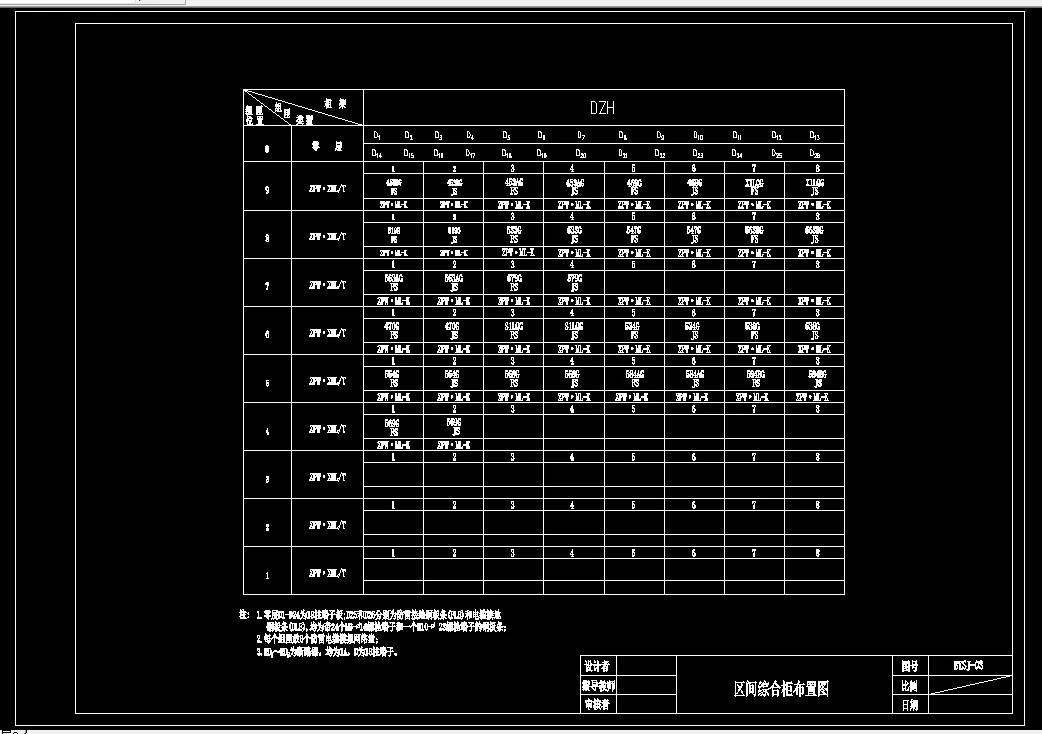

3.3 综合柜设备布置图 11

3.4 组合柜设备布置图 12

4 闭塞分区电路原理图与区间电路图 14

4.1 设计简述 14

4.2 闭塞分区电路原理图 14

4.2.1 列控中心连接电路 14

4.2.2 主发送器、备发送器、接收器和衰耗冗余控制电路 14

4.2.3 区间综合柜控制电路 16

4.3 区间电路图 16

5 区间设备配线图 18

5.1 设计简述 18

5.2 区间移频柜电源零层及内部配线图 18

5.3 区间移频柜、组合柜零层端子配线表 19

5.4 楼内电源电缆配线图 19

结    论 20

致    谢 21

参考文献 22
