作品包括:

Word设计说明书1份

CAD版本图纸，共19张

摘要

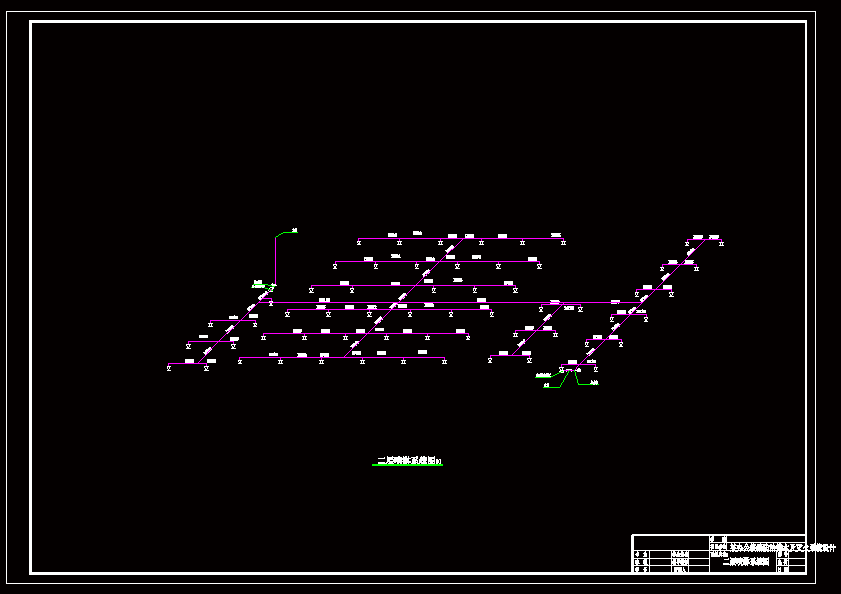

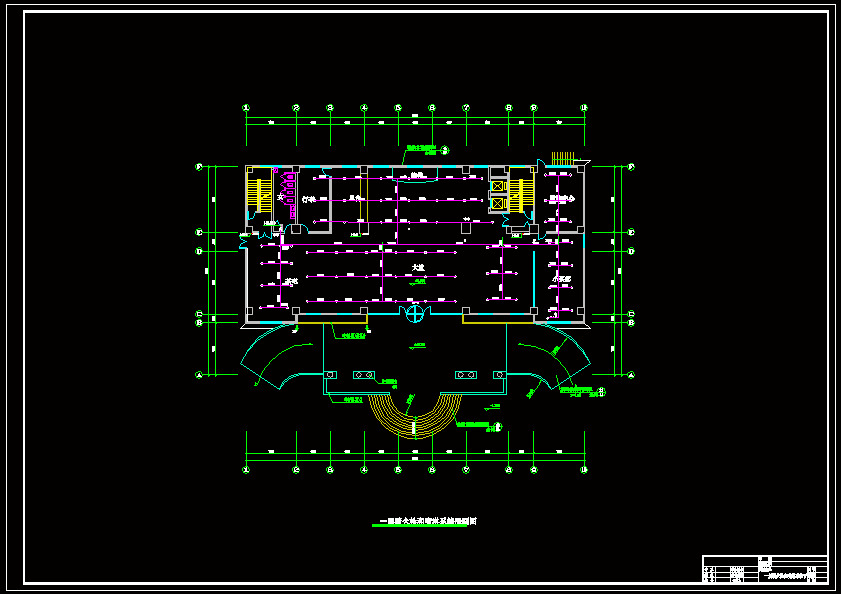

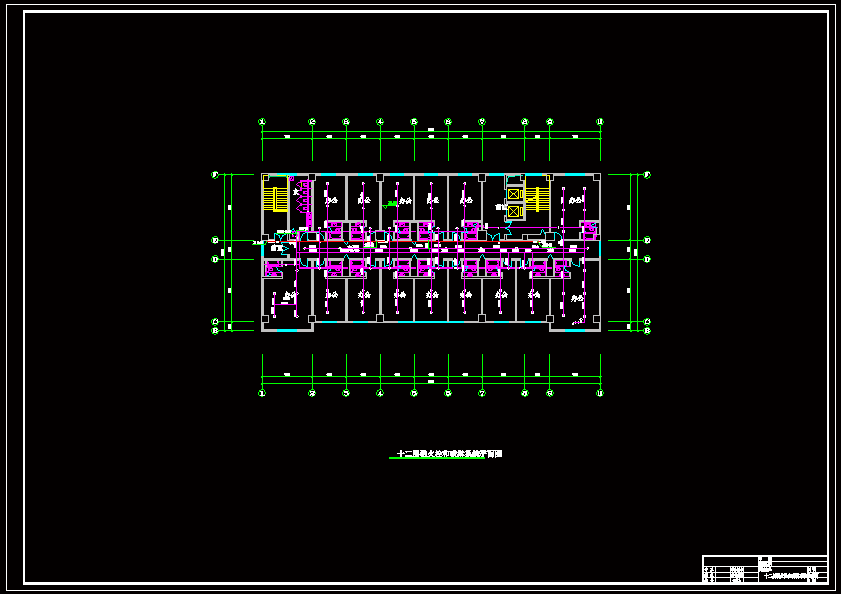

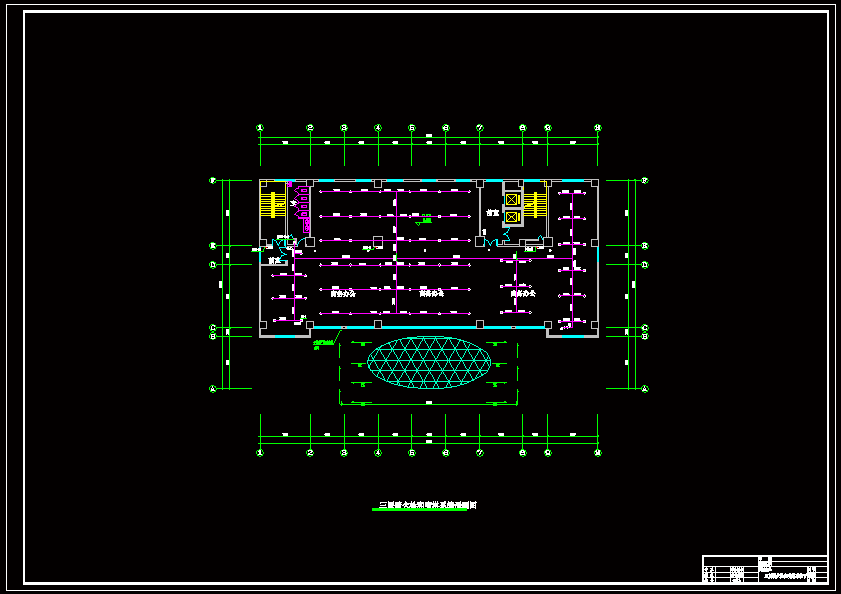

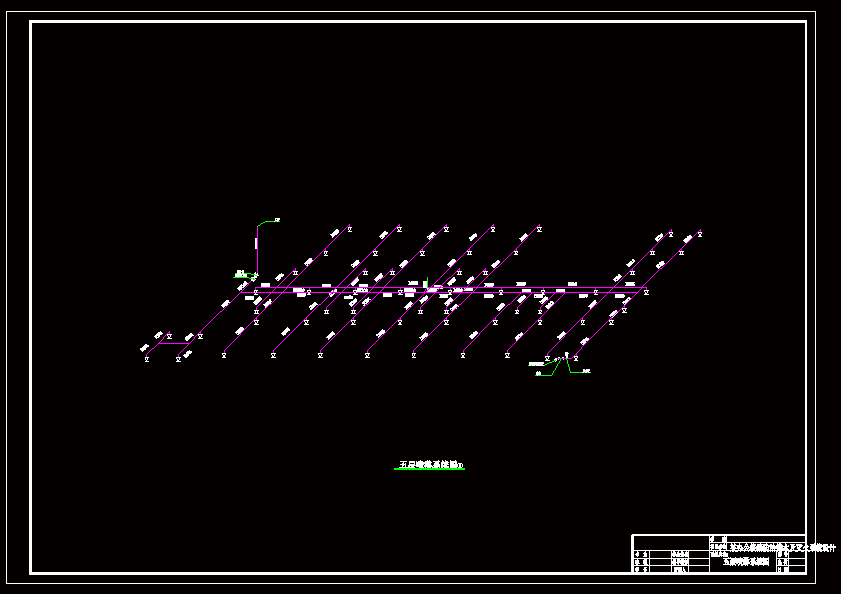

十二层(地下一层)9000平米办公楼消防给排水及灭火系统设计 本设计是对某办公楼给排水系统及灭火系统设计。参照规范本建筑被规定为二类高层建筑。室内消火栓取直径为65mm的栓口，19mm的喷嘴直径，25m长的水带，材料取胶质材料，确定室内消防用水量为25.5L/s,通过系统水力计算得到水泵的扬程为80m，选用型号DFW100-250/2/37的消防水泵两组一用一备。建筑消防水箱的容积为15.3m3，消防水池的容积为183.6m3，水泵接合器的数量为2个。增压稳压设备型号为ZW—I-X-13型。室外消火栓布置3个地上式临时高压消火栓。自动喷水灭火系统通过系统水力计算得到系统的设计流量为21.979L/s，水泵的扬程为77m，选用型号为DFW80-250（Ⅰ）/2/37的喷淋水泵两组，一用一备。该建筑的消防水箱的有效容积为14m3，消防水池的有效容积为159m3，水泵接合器的数量为2个。增压稳压的设备为ZW(L)-Ⅱ-Z-A型。使用CAD绘制出平面布置图与系统图。
