作品包括:

Word版说明书1份，共60页，约17000字

任务书一份

开题报告一份

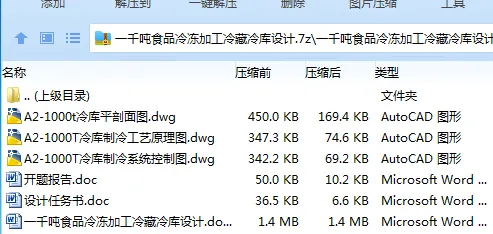

CAD版本图纸，共3张

摘要

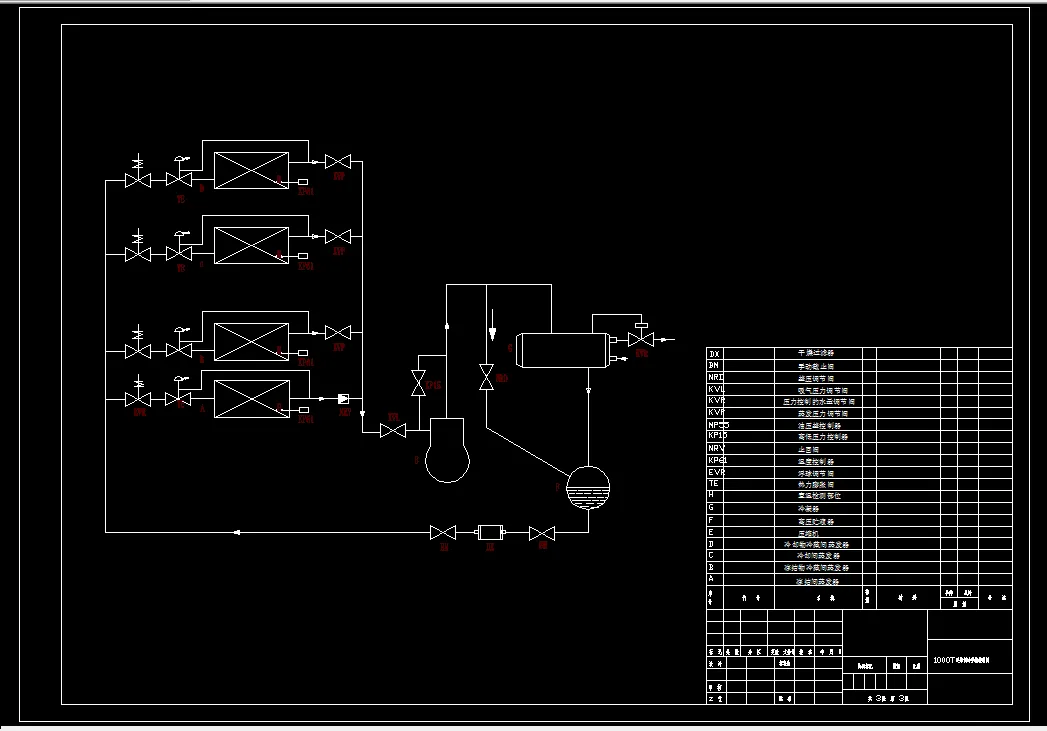

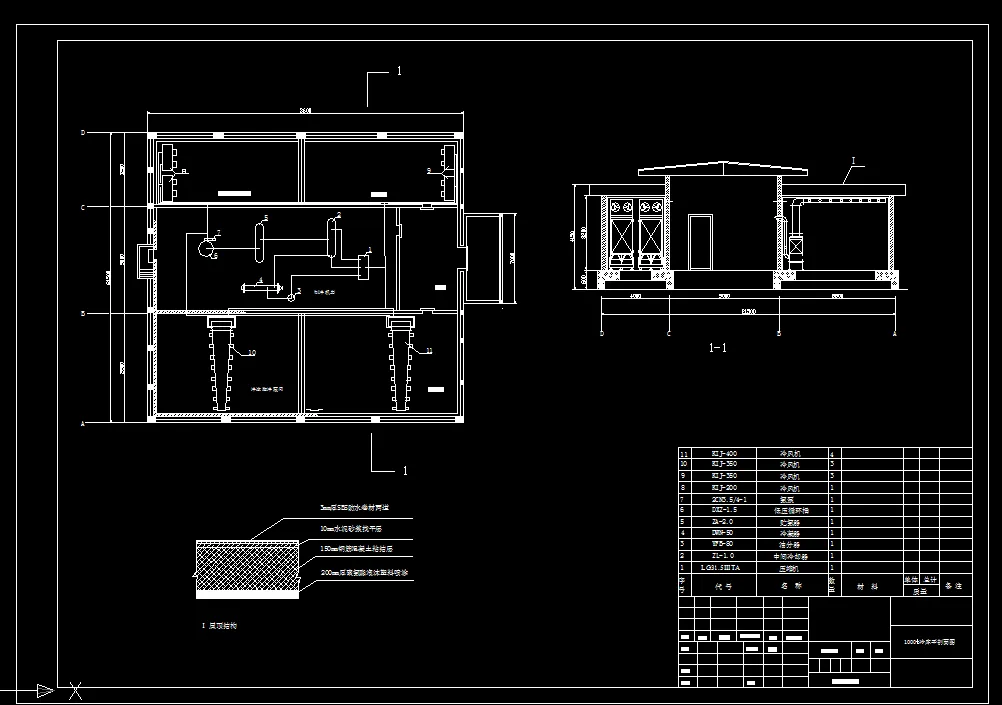

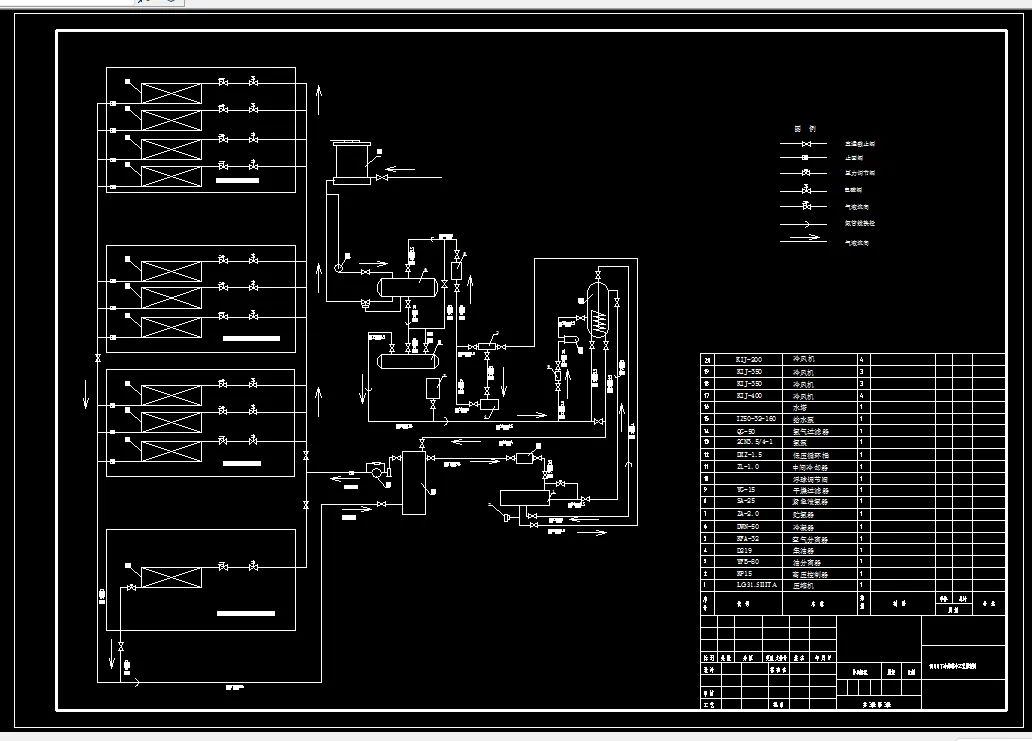

本文对一个一千吨食品冷冻加工和冷藏的冷库进行设计。主要是对冷库进行选址、选定制冷剂为氨，并确定制冷系统的方案，计算冷库的冷负荷、对制冷压缩机及设备选型、设计制冷系统管道以及布置机房，并进行可行性分析。最后绘制冷库制冷系统的原理图、冷库的平面布置图。

关键词：冷库;冷冻;冷藏;制冷剂;制冷系统

目录

摘要 I

Abstract I

第1章 绪 论 1

1.1 背景与意义 1

1.2 国内外研究现状 11.3 氨制冷剂的研究现状 2

1.4设计的主要内容 2

第2章 冷库耗冷量的计算 3

2.1 室外温度的计算 3

2.2 设计规范及冷库冷负荷的计算 3

2.2.1 冷库外墙、屋顶、地面保温层结构 4

2.2.2 计算各面传热层系数 5

2.3 设备负荷计算 6

2.3.1 围护结构传热量 6

2.3.2 电动机运行产生的耗冷量Q4 12

2.3.3 冻结物冷藏间操作热流量计算Q5 12

2.3.4 设备负荷汇总 14

2.3.5 系统机械负荷计算 14

第3章  制冷系统方案的确定 16

3.1 确定制冷系统方案的依据 16

3.2 确定制冷方案的原则 16

3.3 确定制冷系统方案的内容 16

第4章  制冷压缩机的选型计算 18

4.1 主要工作参数的确定 18

4.1.1 蒸发温度tz的确定 18

4.1.2 冷凝温度tL的确定 18

4.1.3 压缩机吸气温度tL的确定 18

4.1.4 最佳中间冷却温度tzj的确定 19

4.1.5 过冷温度tg的确定 19

4.2 压缩机的选型计算 19

4.3 冷却设备的选型计算 20

4.4 冷凝器的选型计算 25

第5章  辅助设备的选型计算 27

5.1 中间冷却器选型计算 27

5.2 贮液器的选型计算 28

5.3 油分离器的选型计算 29

5.4 氨液分离器的选型计算 29

5.5 低压循环桶的选型计算 30

5.6 集油器的选型 31

5.7 空气分离器的选型 31

5.8 紧急泄氨器 31

5.9 氨液过滤器 32

5.10 氨气过滤器 32

5.11 浮球阀的选型 32

5.12 氨泵选型计算 32

第6章 制冷系统管道设计 33

6.1 冷却管组的类型和结构 33

6.2 冷风机的类别和结构 33

6.3 系统管道和阀门的设计要求 33

6.4 管道流速要求 34

6.5 吸气管道的设计 34

6.6 排气管的设计 34

6.7 对制冷工艺管道布置要求 34

第7章 制冷系统的试压试漏及管道保温 35

7.1. 系统试压 35

7.2 系统排污 35

7.3 系统抽真空实验 35

7.4 系统氨试漏 35

7.5 系统设备及管道保温 36

第8章 制冷系统的自动调节 37

第9章 成本分析 39

第10章 结论 41

参考文献 42
