M004-小型稻谷干燥机--风运动提升部分的设计 下载积分：50　资料编号： M004

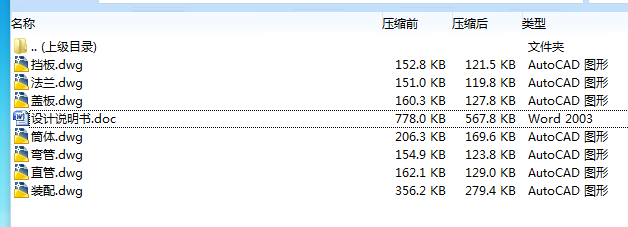

作品包括:

设计word版本说明书一份，44页，约17000字

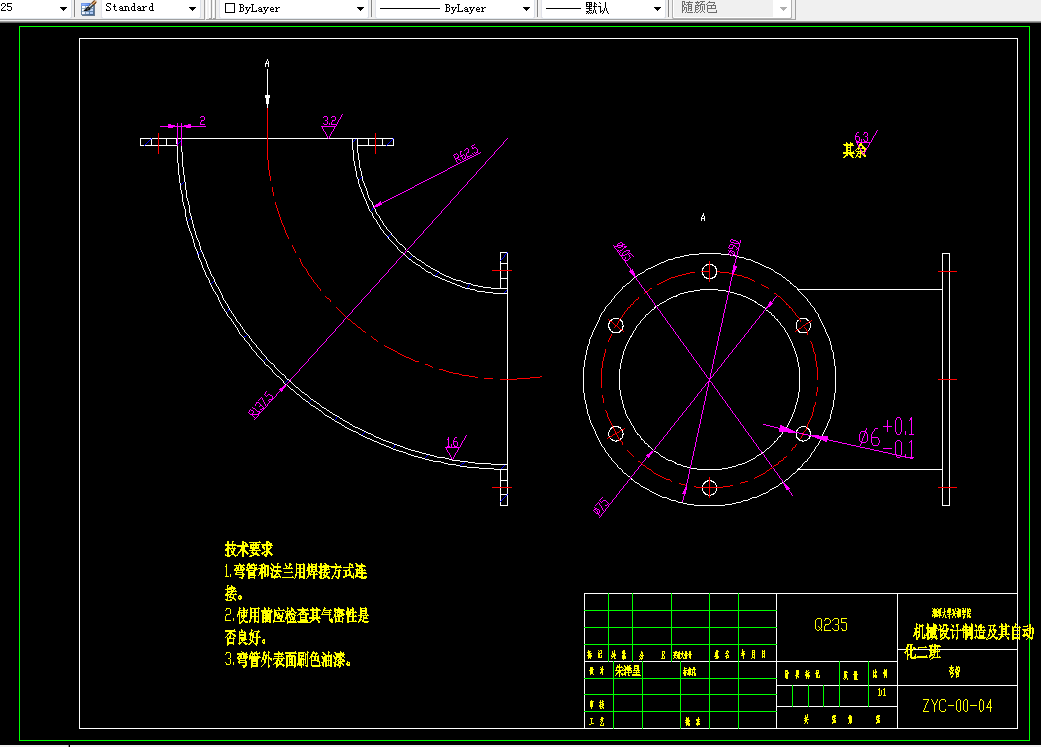

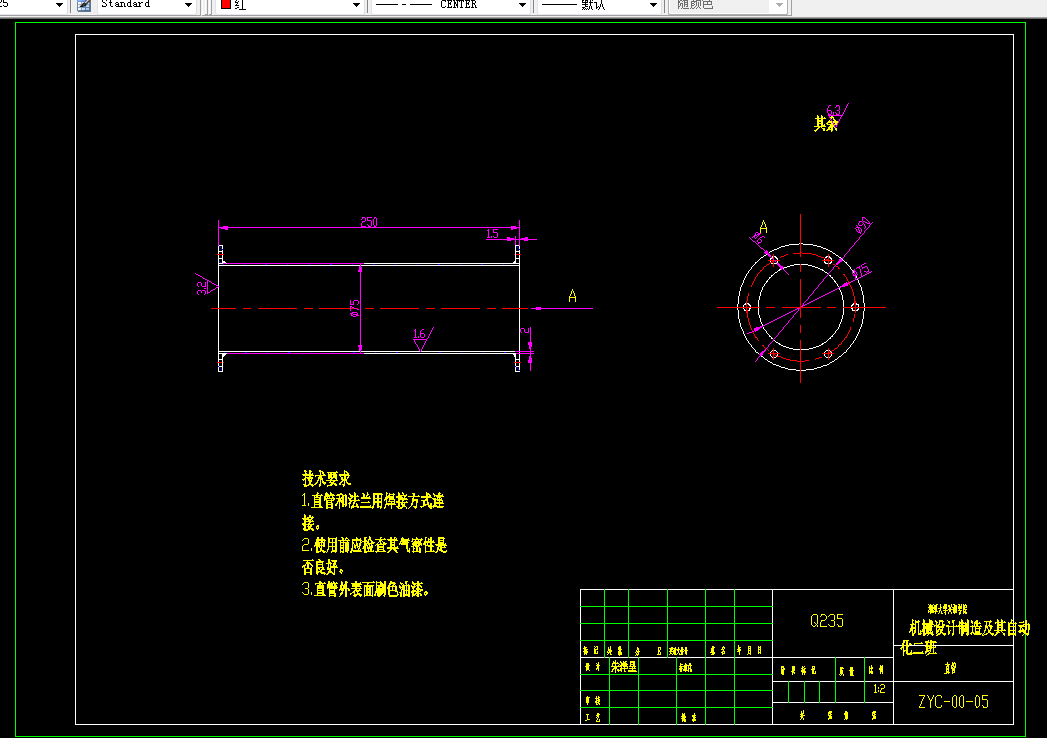

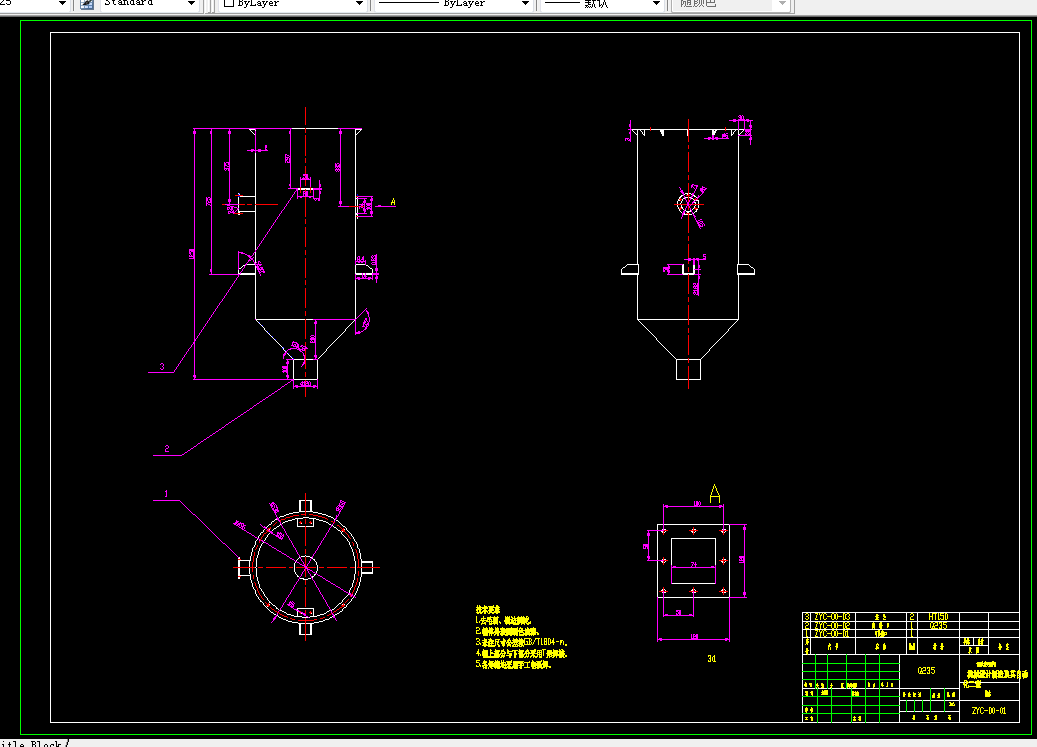

CAD版本图纸，共7张

目录

第一章   绪论 1

1.1国内外现状 1

1.2风运提升机的特点分析 2

1.3本课题研究的目的与意义 2

第二章 提升部分的设计方案论证 4

2.1 提升机的分析 4

2.2 不同方案的制定 4

2.2.1方案一 4

2.2.2方案二 5

2.3上述方案分析和比较 6

2.4方案确定 6

2.5本章小结 6

第三章  提升装置结构设计的计算 7

3.1 提升机主要性能指标 7

3.2提升机动力系统的相关计算 7

3.2.1输送量G的选取 7

3.2.2输送风速的选取 7

3.2.3浓度比 的选取 8

    3.2.4风网阻的计算 8

3.2.5风机的选择 9

3.2.6输送管道的相关计算 9

    3.2.7输送压力 10

    3.2.8储料桶的相关计算 10

3.3本章小结 11

第四章气力提升机的结构设计 12

4.1气力提升机的整体结构 12

4.2储料桶的结构设计 12

4.3盖板的结构设计 13

4.4防漏挡板的机构设计 14

4.5出料口的结构设计 15

4.6本章小结 15

第五章气体提升机存在的问题及解决办法 16

5.1动力消耗问题 16

5.2管道堵塞问题 16

5.3解决方法 17

第六章结论 18

致谢 19

参考文献 21

科技论文及翻译 22

小型稻谷干燥机——风运动提升部分的设计

摘要：稻谷干燥机的运送部分的作用十分重要，而通常稻谷干燥机所采用的是斗式输送，这种方式虽然稳定、经济，但效率太低而且所需空间较大，不利于家庭使用。针对这种情况，风运输送的优点就完美的体现出来。本设计在深入了解风运提升机的研究现状后，根据负压输送原理，计算得出风运提升机的主要的设计参数。在此基础上对风运提升机进行了结构设计，并介绍了常见问题及其防治方法。

关键词：气力提升、负压输送、提升机、风运。
