M286-西安市六层办公楼设计-5344平米 下载积分：200　资料编号： M286

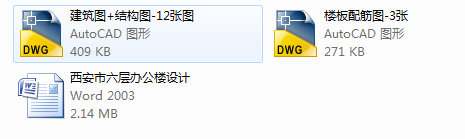

作品包括:

Word版说明书1份,共92页，约21000字

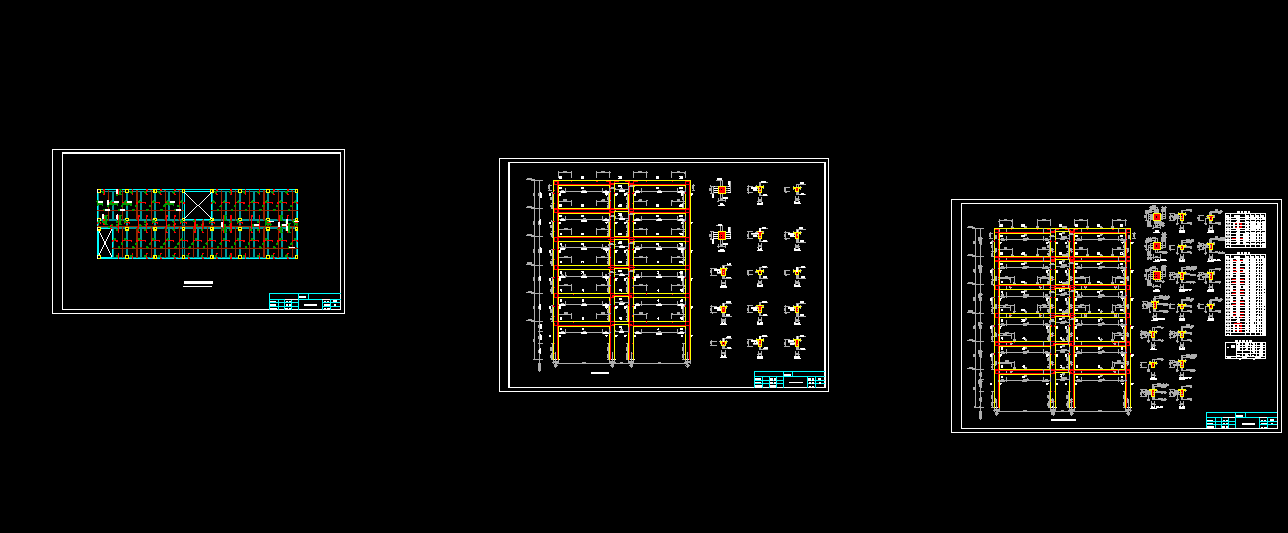

CAD版本图纸，共15张

摘  要

本文研究的内容是西安XX研究院办公楼设计。通过建筑设计和结构设计，验证工程的可行性及满足各项功能的使用要求，是反映工程可行性以及技术经济指标的综合性资料。

本工程设计结合地方地质及水文气候条件，依据各设计规范，使设计结果既符合设计标准，又满足使用要求，经济合理性。

本工程为拟建多层办公楼，主楼标高22.65 m总建筑面积5344m2，本建筑防火等级二级，抗震设防烈度8度。工程结构设计采用框架结构，结构设计按纵横向框架承重分析。设计包括结构部分、楼梯、基础等。根据任务书定出各层平面图及平面布置，在进行构件截面估算和荷载计算后，选取一榀框架进行计算，计算内容包括框架梁柱截面尺寸的选取及线刚度的计算；地震作用下梁端柱端弯矩、剪力的计算；楼梯配筋计算。在手算后，还使用CAD、Word、Excel等工具进行电脑输入，并对手算的结构进行了分析和检查。

最后依据计算结果，结合相应的结构构造要求，绘制结构施工图和建筑施工图，写出相应的设计说明以及结构设计计算书

关键词：框架结构  抗震  结构设计  内力计算

目  录

中文摘要 I

英文摘要 II

主 要 符 号 表 1

一、绪论 1

一、建筑设计背景 1

（1）建筑概况

1.1.2 设计资料及设计依据 1

1.2建筑方案及方案说明 1

1.2.1建筑方案的初步设计 1

1.2.2建筑施工图设计 3

1.3建筑设计的工程做法 4

1.4课题研究的意义 4

2  结构布置 5

2.1 结构布置 5

2.2 柱网布置 5

2.3框架结构承重方案的选择 6

2.4框架结构的计算简图 6

2.5梁、柱截面尺寸的初步确定 7

3  框架结构刚度参数计算 9

3.1框架结构侧移刚度的计算 9

3.1.1梁柱线刚度计算 9

3.1.2柱的抗侧刚度计算 9

4  重力荷载计算 12

4.1 屋面及楼面的永久荷载标准值 12

4.2屋面及楼面的可变荷载标准值 12

4.3梁、柱、墙、窗、门重力荷载的计算 12

4.4重力荷载代表值 14

5 横向水平荷载作用下框架结构的内力和侧移计算 17

5.1横向自振周期的计算 17

5.2水平地震作用及楼层地震剪力的计算 17

5.2.1结构等效总重力荷载代表值Ge 18

5.2.2计算水平地震影响系数а1 18

5.2.3结构总的水平地震作用标准值FEk 18

5.3 多遇水平地震作用下的位移验算 19

5.4 水平地震作用下框架内力计算 19

5.4.1框架柱端剪力及弯矩计算 19

5.4.2水平地震作用下框架梁内力计算 21

6  竖向荷载作用下横向框架结构的内力计算 24

6.1 横向框架计算图 24

6.2荷载计算 25

6.2.1恒载计算 25

6.3内力计算 28

6.3.1恒载和活载作用下杆端弯矩 28

6.3.2恒载和活载作用下梁端剪力和柱轴力 35

7  内力组合 38

7.1 抗震等级的确定 38

7.2框架梁的内力组合 38

7.2.1内力组合种类 38

7.2.2计算跨间最大弯矩 38

8  截面设计 50

8.1框架梁 50

8.1.1梁的正截面受弯承载力计算 50

8.2框架柱 54

8.2.1柱截面尺寸验算 54

8.2.2柱正截面承载力的计算 54

8.2.3柱斜截面受剪承载力的计算 60

8.2.4框架梁柱节点核芯区截面抗震验算 60

9  楼板设计 62

9.1设计参数 62

9.2按塑性铰线法理论计算 63

9.2.1弯矩计算 63

9.2.2配筋计算： 63

10 楼梯设计 65

10.1设计参数 65

10.2楼梯板计算 65

10.3平台板计算 66

10.4平台梁计算 67

11  基础设计 69

11.1 设计资料 69

11.2 基础截面确定 69

11.2.1 基础梁高 69

11.2.2 翼板厚度 69

11.2.3 基础长度 69

11.2.4 基础的底面宽度 70

11.3 基础梁内力计算 70

12 结构电算 74

12.1 PM建模 74

12.2 建筑模型的补充、修改 75

4.4 PK方法计算结果 77

4.5 PK配筋计算结果 86

4.5 手算与电算配筋计算结果比较（见一榀框架图配筋） 86

参考文献 90
