N109-立式管接头14英寸管螺纹套丝机设计 下载积分：50　资料编号： N109

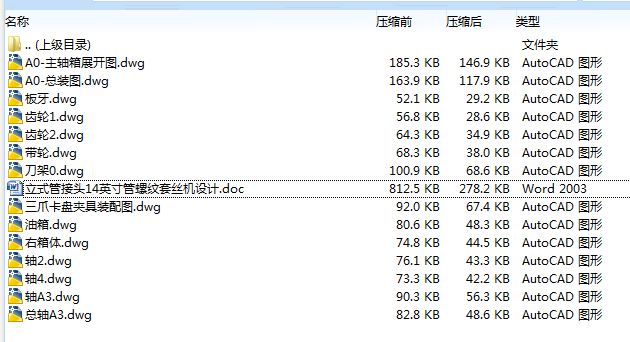

作品包括:

word版本说明书一份，共34页，约7800字

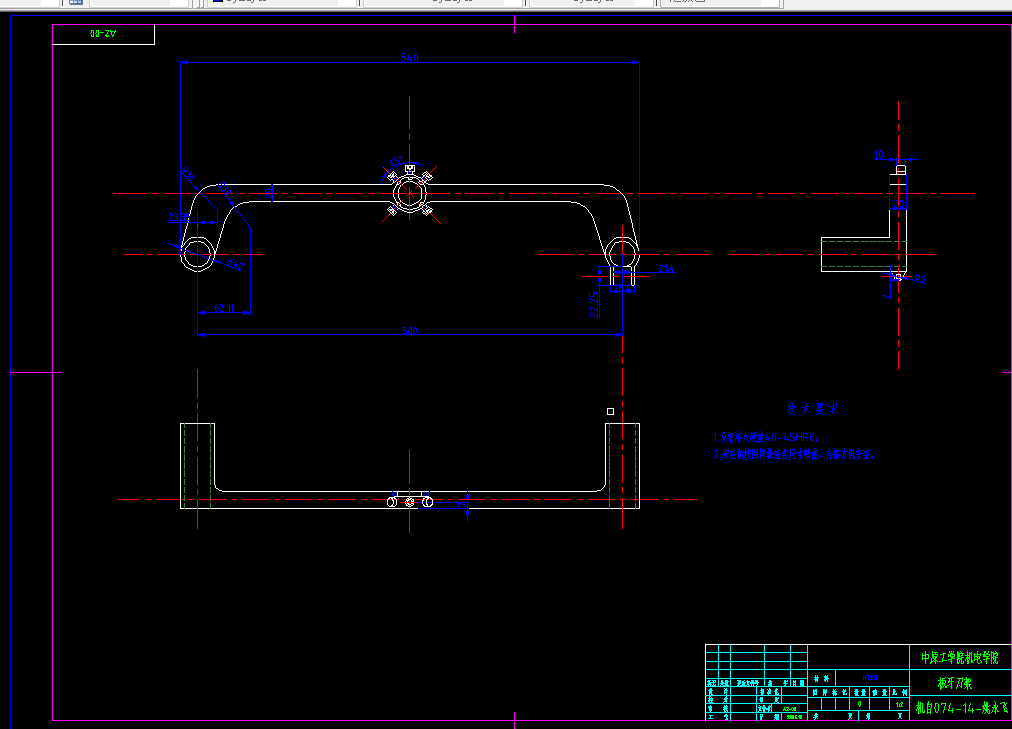

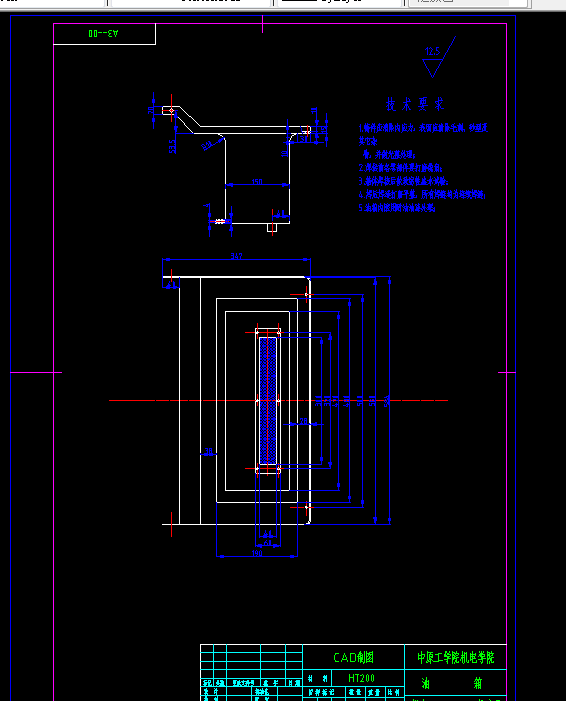

CAD版本图纸，共14张

题目名称：立式管接头1/4英寸管螺纹套丝机设计

摘要

   管螺纹套丝机是目前加工管螺纹简单且效率高的螺纹加工设备。针对管接头1/4英寸管螺纹的特点，本设计采用了低速、小体积的卧式套丝机结构，通过主轴反转退刀，夹具快速装卸满足专用机床的要求。套丝完成后，只需用手轻转进刀手轮即可进行下次加工，大大的降低了劳动强度。

   本套丝机通过运用带轮传动来实现过载保护，运用齿轮传动保证传动的平稳性以实现主轴稳定的转速，且本设计采用单一转速针对1/4英寸管螺纹的加工，省去很多不必要的零件，很大程度上降低了成本，并且减少了机身重量与体积，使生产地点扩大化，同时操作简单也降低了加工工件的成本。

   本设计采用左右活动箱体，组装方便快捷，且利于拆卸维修，解决许多安装不便的问题，但是拆卸箱体后组装时要注意箱体的密封，否则会导致漏油或者灰尘杂物进入箱体，影响加工精度和使用寿命。

关键词：管螺纹套丝机、卧式、1/4英寸、专用、快速装卸、劳动强度、过载

重量、体积、维修、密封、精度、使用寿命

摘要 1

一、 绪论 1

1.1课题研究背景 1

1.2.课题研究意义 1

1.3.设计的主要内容 2

1.4.功能结构简介 2

二、总体传动参数计算 2

2.1. 分配传动比 2

2.1.1 分配原则 2

2.1.2.选取电机 3

2.1.3.分配传动比 4

2.2 确定各轴的功率P 4

2.2.1.确定各轴输入功率 4

2.2.2 确定各轴输入转矩 4

三、 带轮的设计及计算 5

3.1 带轮设计及计算 5

四、 齿轮强度与几何参数计算 7

4.1第一对齿轮的设计及计算 8

4.2第二对齿轮的设计及计算 11

4.3 第三对齿轮的设计及计算 14

4.4．齿轮参数一览表 18

五、轴的校核计算 18

5.1.确定各轴输入转矩 18

5.2输入轴的结构设计与校核 18

5.3第二根轴的设计 21

5.4第三根轴的设计与校核 24

六、轴承及键的校核 27

6.1输入轴上轴承的校核 27

6.2.输入轴上键的校核 28

七、润滑与密封 28

7.1 传动件的润滑 28

7.2滚动轴承的润滑 28

7.3润滑剂的选择 28

结   论 29

参考文献 30

致谢 31
