R938采矿工程毕业设计（论文）-祁南煤矿240万ta新井设计 下载积分：100　资料编号： R938

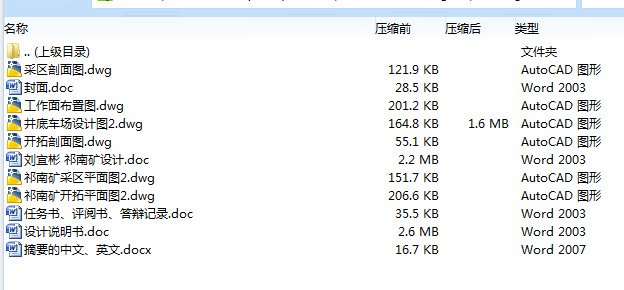

作品包括:

Word版说明书1份，123页，约52000字

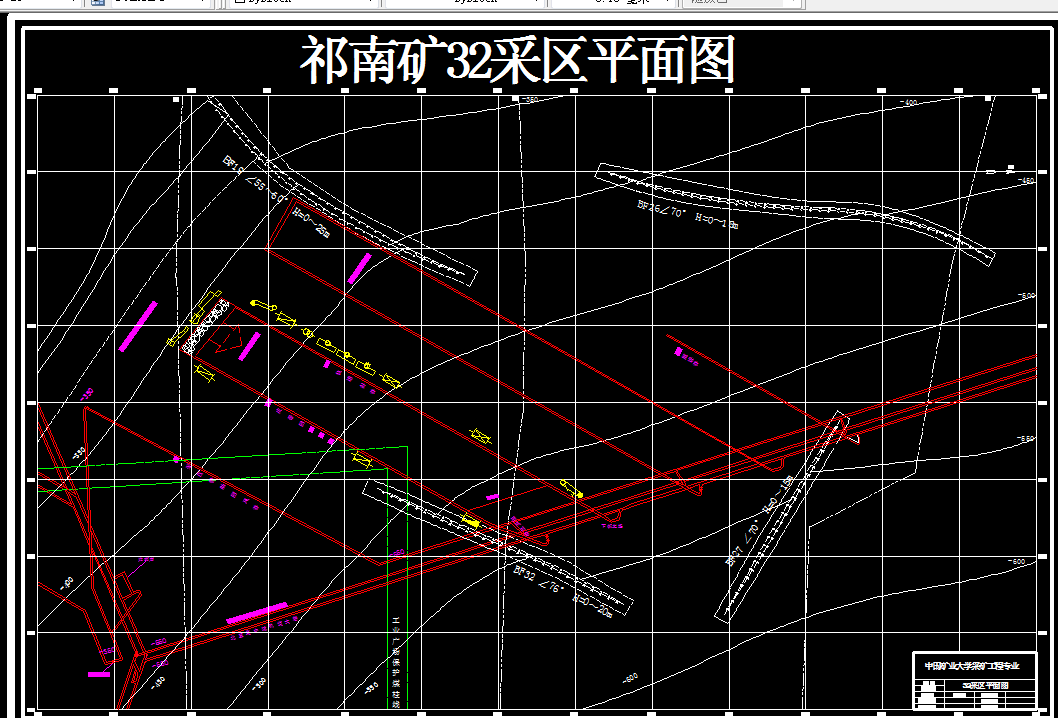

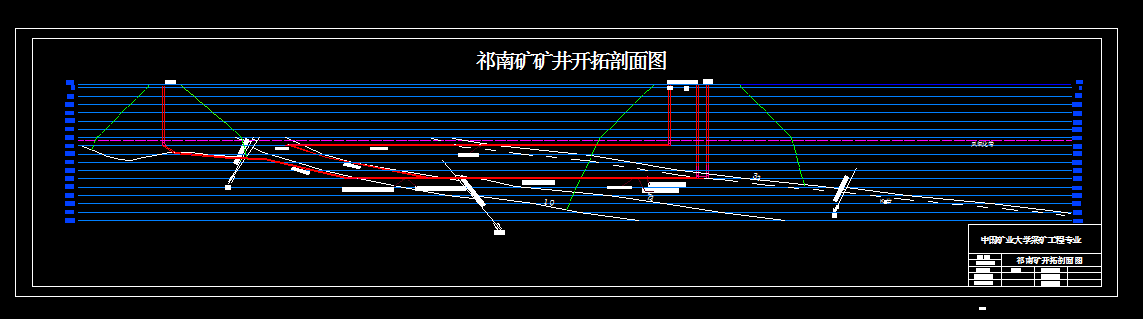

CAD版本图纸，共6张

摘   要

淮北矿业集团祁南煤矿位于安徽省宿州市南约30公里，北距淮北市84公里，东临皖北煤电集团祁东煤矿。井田南北走向10.5千米，倾斜宽3～8.5千米，面积58.1 Km2，有较好的交通条件。井田地质构造中等，主要可采煤层有3层，属于稳定或比较稳定煤层，具备建设大型矿井的储量条件。为了合理利用煤炭资源和充分发挥投资效益，根据国家对煤炭的需求和能源发展政策，结合本井田的地质及开采技术条件，以及目前技术装备和管理水平的实际情况，本矿井的设计生产能力确定为240万t／年，服务年限为91.3年。

井田划分为两个开采水平，第一水平为—550m，第二水平为—750m，第一水平采用上山开采，第二水平采用上下山开采。主副井布置在14勘探线13孔西南约180m，采用立井、集中运输大巷和轨道大巷、分区石门开拓。大巷布置在32煤层底板K3砂岩中。通风方式为抽出式，在井田中央及西部各布置一个风井，后期在井田东部布置东风井。矿井生产前期采用中央并列与中央分列混合式通风，后期采用中央并列与中央边界混合通风系统。矿井延伸方式为延伸原有主副井。采煤方法为走向长壁采煤法和倾向长壁采煤法，工作面工艺根据煤层赋存状况采用综合机械化开采和炮采配合。顶板管理方式采为全部垮落法处理。

矿井年工作日330天，每天净提升时间为16小时。采用三八工作制，其中两班采煤一班检修，每班工作时间为8小时。主要运输方式采用皮带机运煤，辅助运输采用1.5t矿车。

由于本矿井水文条件复杂，煤层瓦斯含量大，有自然发火危险，煤尘有爆炸危险，因此在矿井生产过程中要注意相关安全技术措施，保证矿井安全生产。

关键词：祁南煤矿、立井开拓、通风方式、经济指标、综合机械化开采

目   录

摘   要 1

前   言 2

1 矿区概述及井田地质特征 3

1.1　矿区概述 3

1.1.1 位置及交通 3

1.1.2地形与河流 3

1.1.3气候 3

1.1.4经济情况 4

1.2 井田地质特征 6

1.2.1井田地形 6

1.2.2井田的勘探程度 6

1.2.3 井田煤系地层简述 7

1.2.4 井田地质构造 8

1.2.5断层及控制程度 9

1.2.6岩浆岩 11

1.2.7矿井水文地质 12

1.3煤层特征 18

1.3.1煤层群特征 18

1.3.2煤层的围岩性质 21

1.3.3煤的特征 22

2 井田境界和储量 24

2.1 井田境界 24

2.2 矿井工业储量 24

2.2.1储量计算方法 24

2.2.2有关参数的确定 25

2.2.3储量等级圈定 25

2.2.4矿井的工业储量 26

2.3　矿井的可采储量 26

2.3.1保护煤柱的留设 26

2.3.2矿井可采储量 30

3 矿井工作制度、设计生产能力及服务年限 33

3.1 矿井工作制度 33

3.2矿井设计生产能力及服务年限 33

3.2.1矿井生产能力的确定 33

3.2.2服务年限 34

4 井田开拓 35

4.1井田开拓的基本问题 35

4.1.1工业广场位置、形状和面积 35

4.1.2 井筒形式、数目、位置及坐标 36

4.1.3 矿井开采水平的划分。 37

4.1.4矿井风井设计 39

4.1.5井田开拓方案的选择 39

4.1.6大巷布置 51

4.1.7井田开拓延深 52

4.1.8采区划分及移交采区顺序 52

4.2矿井基本巷道 53

4.2.1井筒 53

4.2.2 井底车场 61

4.2.3开拓巷道设计 74

1.设计原则 74

4.2.4 矿井提升运输 79

5 采区巷道布置及回采工艺 83

5.1煤层的地质特征 83

5.1.1煤层情况 83

5.1.2地质构造 83

5.1.3煤层瓦斯含量 84

5.1.4煤尘爆炸性和煤的自燃倾向 84

5.1.5地温，地压 84

5.1.6水文条件 84

5.2 采区巷道布置及生产系统 84

5.2.1采区范围、储量及服务年限 84

5.2.2 采区巷道准备方式 87

5.2.3 采区生产系统 88

5.2.4 采区巷道设计 88

5.3 采煤方法 89

5.3.1采煤工艺方式 89

5.3.2支护设计与顶板管理 94

5.3.3采区机电设备 97

5.4安全技术措施 98

5.5工作面劳动组织、工作制度 101

6 矿井通风及安全 105

6.1矿井通风系统的选择 105

6.1.1 矿井通风地质概况 105

6.1.2主要通风机的工作方式的选择 106

6.1.3矿井通风系统的选择 107

6.5 防止特殊灾害的安全措施 108

6.5.1预防瓦斯的措施 108

6.5.2煤与瓦斯防突措施 109

6.5.3煤层自燃及防治措施 112

6.5.4防治煤尘爆炸措施 114

6.5.5突然涌水及防治措施 116

7  矿井基本技术经济指标 118

结  论 119

参 考 文 献 121

致   谢 122
