R971采矿工程毕业设计（论文）-高河煤矿1.5Mta新井设计 下载积分：50　资料编号： R971

作品包括:

Word版说明书1份，135页，约72000字

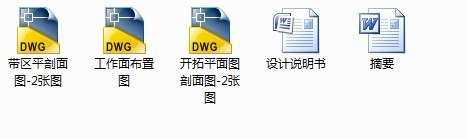

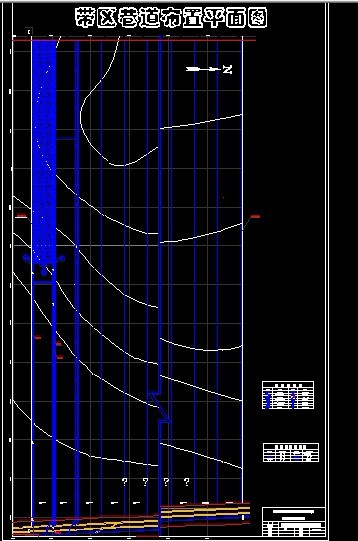

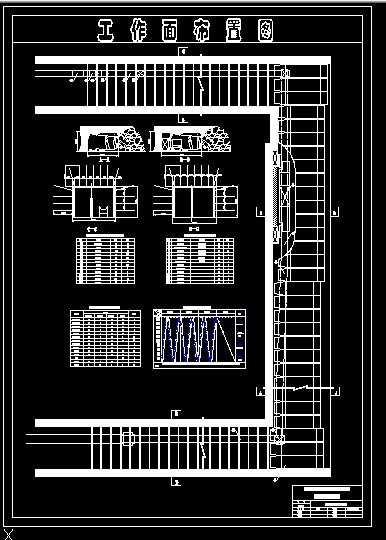

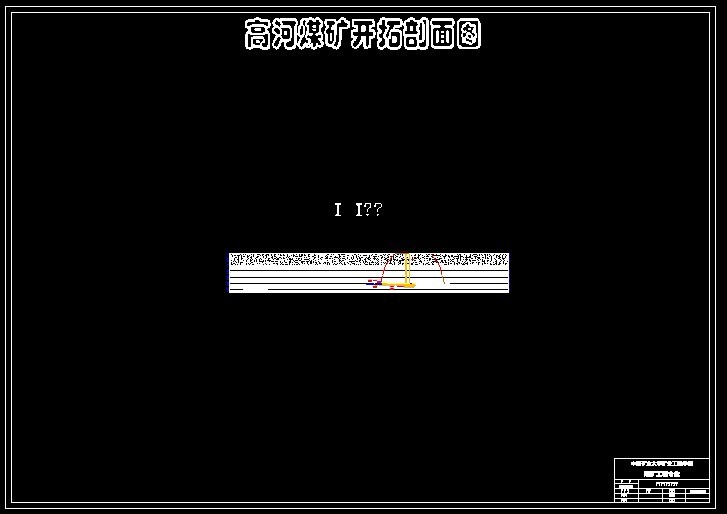

CAD版本图纸，共5张

摘  要

本设计包括三个部分：一般部分、专题部分和翻译部分。

一般部分为高河煤矿1.5Mt/a新井设计。共分10章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度及设计生产能力、服务年限；4.井田开拓；5.准备巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风与安全技术；10.矿井基本技术经济指标。

高河井田位于长治市以西约4km处，行政区划为长治市郊区、长治县、长子县所辖。其地理座标为：东经112°57′20″～113°06′15″，北纬36°04′40″～36°15′57″。井田南北宽1.9～4.8km，东西长12.8～14.5km，面积约66.68km2。主采煤层为3号煤，3号煤平均厚3.0m，井田地质条件简单。矿井工业储量为298.28Mt，可采储量234.38Mt。矿井正常涌水量为200m3/h，最大涌水量为280m3/h。矿井瓦斯涌出量低，为低瓦斯矿井。

矿井为立井单水平开拓，大巷采用胶带输送机运煤，辅助运输采用无轨胶轮车，矿井通风方式为中央并列式通风。一矿一面，矿井采用倾斜长壁综合机械化采全高开采法，一次采全高。

矿井年工作日为330d，每天净提升时间16h。矿井工作制度采用“四六”制，三班生产、一班准备。

专题部分题目是深部回采巷道围岩稳定机理分析。主要是对当前国内煤矿中深层矿井回采技术进行分析。

翻译部分主要内容为对千万吨级矿井综采工作面的开采工艺性评价，英文题目为：Numerical Simulation of Coal Floor Fault Activation Influenced by Mining

关键词：新井设计；低瓦斯；无轨胶轮车；中央并列式；围岩稳定

目录

一般部分

1 井田概况及地质特征 4

1.1 井田概况 4

1.2 地质特征 6

2 井田边界和储量 22

2.1井田境界 22

2.2矿井工业储量 22

2.3矿井可采储量 23

2.3.1井田边界保护煤柱 23

3 矿井工作制度、设计生产能力及服务年限 27

3.1矿井工作制度 27

3.2矿井设计生产能力及服务年限 27

4 井田开拓 38

4.1井田开拓的基本问题 38

4.2矿井基本巷道 48

5 准备方式—带区准备方式 49

5.1煤层地质特征 49

5.2带区巷道布置及生产系统 50

5.3带区车场选型设计 54

6 采煤方法 56

6.1采煤工艺方式 56

6.1.1带区煤层特征及地质条件 56

6.1.2 确定采煤工艺方式 56

6.1.3回采工作面参数 57

6.1.4采煤工作面破煤、装煤方式 57

6.2回采巷道布置 66

7 井下运输 71

7.1概述 71

7.2煤炭运输方式和设备的选择 69

7.3辅助运输方式和设备选择 73

8 矿井提升 74

8.1矿井提升概述 74

8.2主副井提升 74

9 矿井通风与安全 79

9.1矿井概况、开拓方式及开采方法 89

9.2矿井通风系统的确定 80

9.3矿井风量计算 83

9.4 矿井通风阻力计算 87

9.5选择矿井通风设备 91

9.6安全灾害的预防措施 94

10 设计矿井主要技术经济指标………………………………………………………………98

参考文献 97

专题部分

1 深部回采巷道围岩稳定的关键理论 99

1.1围岩稳定理论 99

1.2深部围岩岩爆理论 100

1.3深部软岩非线性大变形理论 100

2 深部回采巷道围岩稳定控制技术 101

2.1深井巷道锚杆支护理论基础 101

2.2 深部巷道锚杆支护作用机理 103

3 工程实例 107

3.1工程地质条件 107

3.2围岩力学性能测试 108

3.3巷道围岩稳定性分类 111

3.4巷道锚杆支护参数的确定 112

3.5支护质量监测 119

4 结论 121

主要参考文献 121

翻译部分

英文原文 124

中文译文 131
