S033-某法院五层行政办公楼设计-4200平米 下载积分：150　资料编号： S033

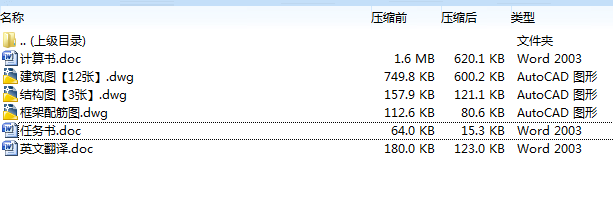

作品包括:

word版设计说明书一份，共84页，约18000字

任务书一份

翻译一份

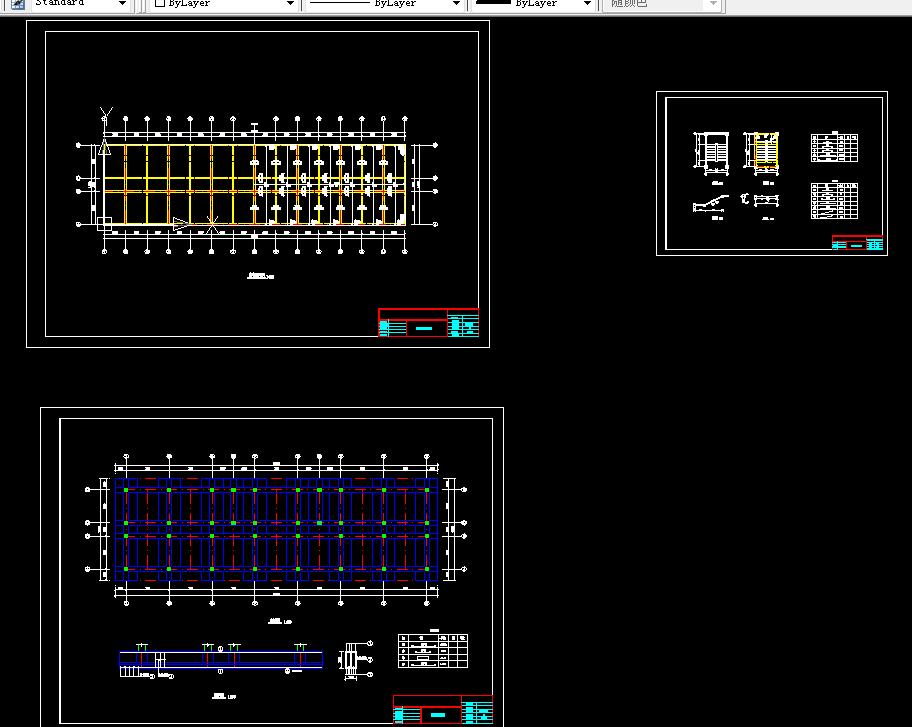

CAD版本图纸，共16张

 某法院行政办公楼

摘 要

本工程办公楼工程，采用框架结构，主体为五层，本地区抗震设防烈度为8度，近震，场地类别为II类场地。主导风向为西北，基本风压0.50KN/M，基本雪压0.35 KN/M。楼﹑屋盖均采用现浇钢筋混凝土结构。

本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范，认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。

本设计主要进行了结构方案中横向框架第3轴抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力。是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算，本设计采用住下条形基础，对基础进行了受力和配筋计算。

整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。

关键词： 框架结构，抗震设计，荷载计算，内力计算，计算配筋

建筑设计

一、工程概况：

本工程是根据西安相关建设部门批准方案进行设计的，是某法院行政办公楼，等级为Ⅰ级，结构使用年限为50年，耐火等级为Ⅱ级，抗震设防烈度为8度；结构方案为框架结构。

二、设计资料：

西安市平均气温﹤25℃；属于西北地震带，6级；抗震设防烈度8度；设计基本加速度为0.1g。

地基承载力标准值为150KN/m；二类场地，地势平坦。

常年地下水位低于2.0米；水质对混凝土无侵蚀作用；土的渗透系数k=30m/昼夜。

三、设计依据：

     《 办公建筑设计规范》     JGJ67-89

     《建筑设计防火规范》      GBJ 16——68(2001)

     《民用建筑设计通则》      JGJ 37——87

     《建筑设计资料集》       （1）（4）

第一节　一般规定

办公建筑应根据使用性质、建设规模与标准的不同，确定各类用房。一般由办公用房、公共用房、服务用房等组成。

　　 办公建筑应根据使用要求，结合基地面积、结构选型等情况按建筑模数选择开间和进深，合理确定建筑平面，并为今后改造和灵活分隔创造条件。

　　六层及六层以上办公建筑应设电梯。建筑高度超过75m的办公建筑电梯应分区或分层使用。

　　窗

　　一、底层及半地下室外窗宜采取防范措施。

　　二、高层办公建筑采用大面积玻璃窗或玻璃幕墙时应设擦窗设施。

　　三、设采暖空调的办公建筑，外窗面积在满足采光要求的前提下，应尽量减少；空调办公建筑外窗应有良好的密闭性和隔热性，全空调办公建筑外窗应设部分可开启窗扇。

　　门

　　一、办公室门洞口宽度不应小于1m，高度不应小于2m。

　　二、机要办公室、财务办公室、重要档案库和贵重仪表间的门应采取防盗措施，室内宜设防盗报警装置。

 　门厅

　　一、门厅一般可设传达室、收发室、会客室。根据使用需要也可设门廊、警卫室、衣帽间和电话间等。

　　二、门厅应与楼梯、过厅、电梯厅邻近。

　　三、严寒和寒冷地区的门厅，应设门斗或其它防寒设施。

　　走道
