S269-U形卡槽的冲压工艺及模具设计 下载积分：150　资料编号： S269

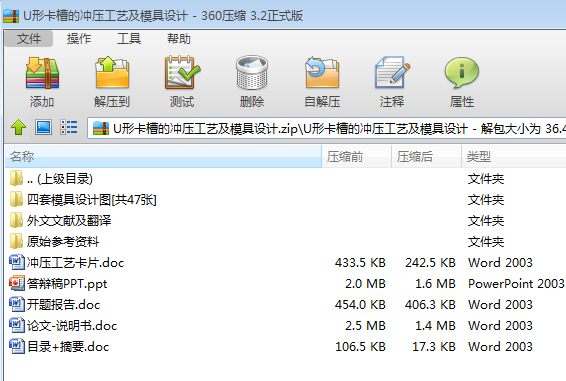

文档包括:

word说明书一份，共46页，约12000字

开题报告一份.

PPT答辩稿一份.

翻译一份.

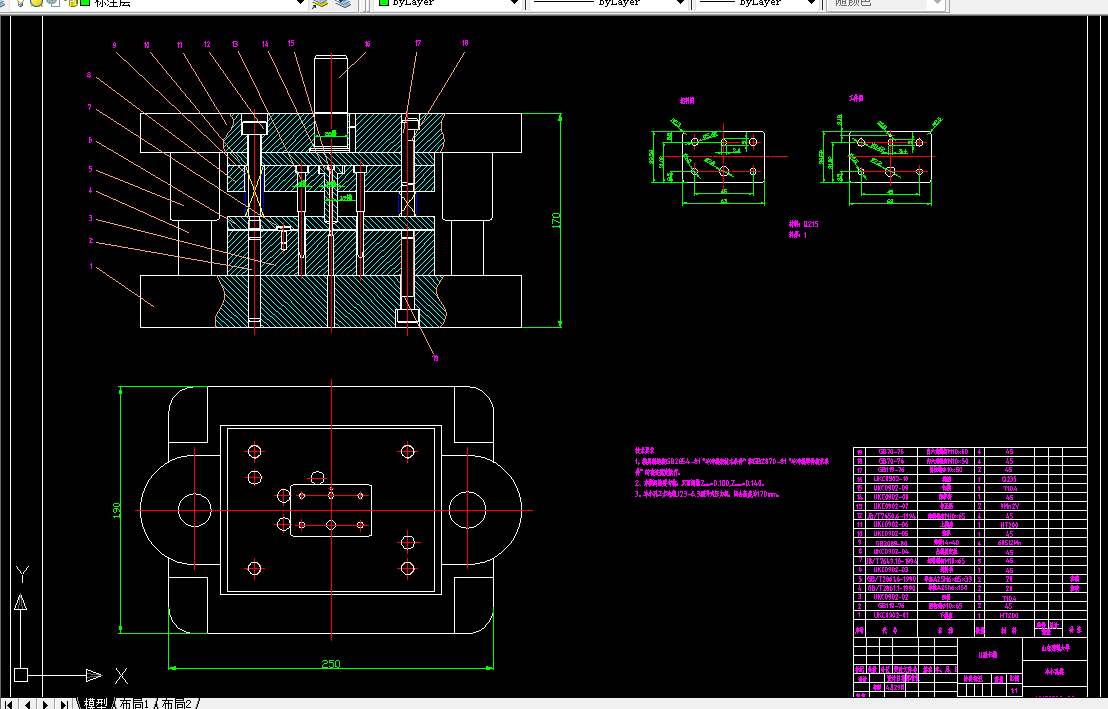

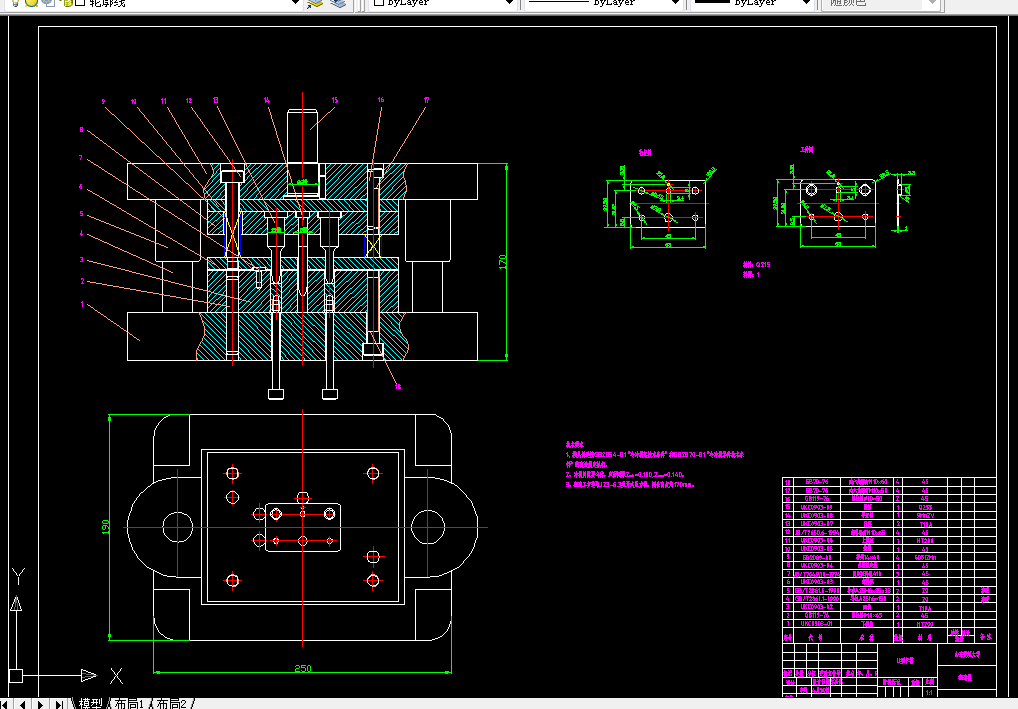

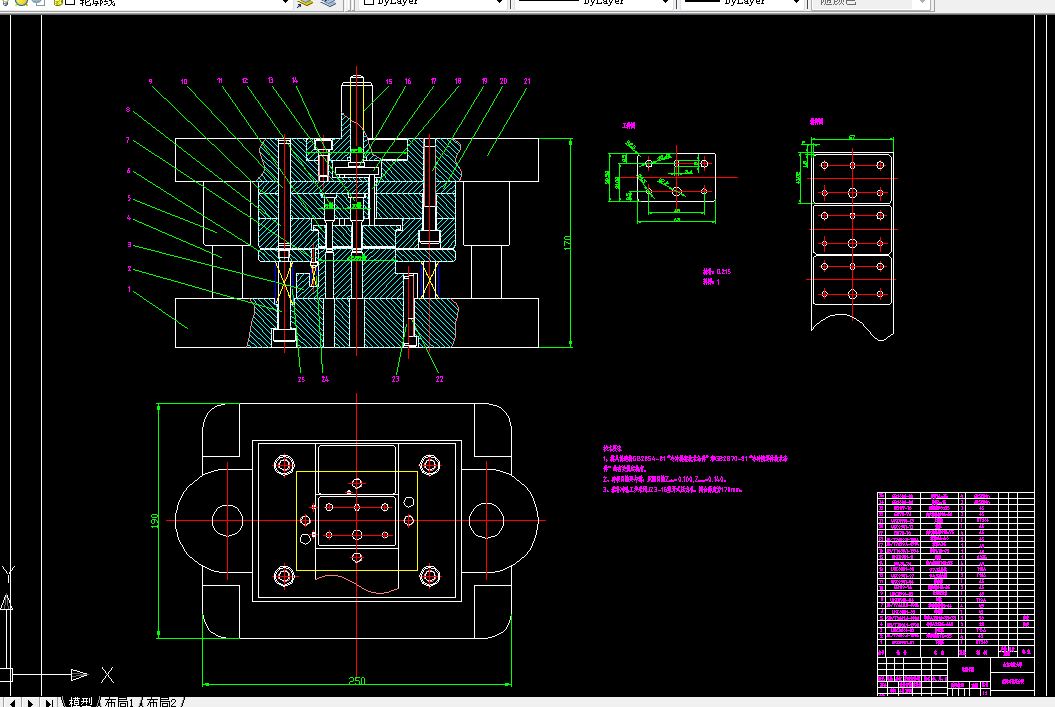

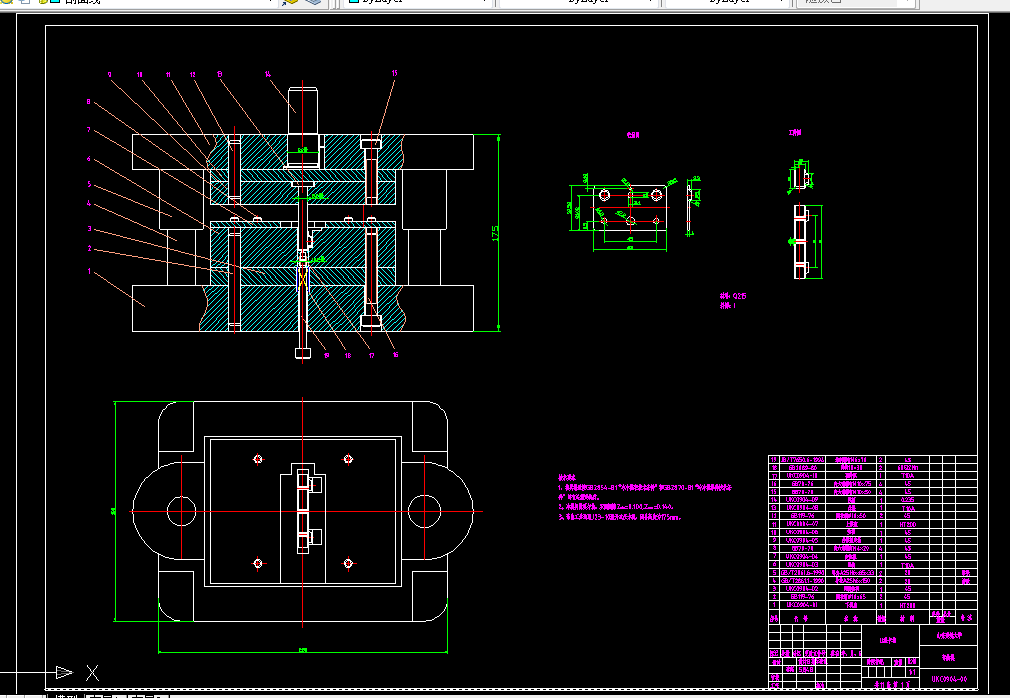

CAD版本图纸，共47张

第1套落料冲孔装配图.dwg

第1套落料冲孔-01下模座.dwg

第1套落料冲孔-02凸凹模.dwg

第1套落料冲孔-03卸料板.dwg

第1套落料冲孔-04凹模.dwg

第1套落料冲孔-05凸模固定板.dwg

第1套落料冲孔-05凸模固定板.dwg

第1套落料冲孔-07-4.5孔凸模.dwg

第1套落料冲孔-08-7.2孔凸模.dwg

第1套落料冲孔-09-5.42孔凸模.dwg

第1套落料冲孔-10-5X3.4孔凸模.dwg

第1套落料冲孔-11凸模模柄.dwg

第1套落料冲孔-12垫板.dwg

第1套落料冲孔-13上模座.dwg

第2套冲小孔装配图.dwg

第2套冲小孔-01下模座.dwg

第2套冲小孔-02凹模.dwg

第2套冲小孔-03卸料板.dwg

第2套冲小孔-04凸模固定板.dwg

第2套冲小孔-05垫板.dwg

第2套冲小孔-06上模座.dwg

第2套冲小孔-07导正销.dwg

第2套冲小孔-08保护套.dwg

第2套冲小孔-09凸模.dwg

第2套冲小孔-10模柄.dwg

第3套翻边装配图.dwg

第3套翻边-01下模座.dwg

第3套翻边-02凹模.dwg

第3套翻边-03卸料板.dwg

第3套翻边-04凸模固定板.dwg

第3套翻边-05垫板.dwg

第3套翻边-06上模座.dwg

第3套翻边-07凸模.dwg

第3套翻边-08导正销.dwg

第3套翻边-09模柄.dwg

第4套弯曲装配图.dwg

第4套弯曲-01下模座.dwg

第4套弯曲-02凹模垫板.dwg

第4套弯曲-03凹模.dwg

第4套弯曲-04定位板.dwg

第4套弯曲-05凸模固定板.dwg

第4套弯曲-06垫板.dwg

第4套弯曲-07上模座.dwg

第4套弯曲-08凸模.dwg

第4套弯曲-09模柄.dwg

第4套弯曲-10顶件板.dwg

目  录

摘 要 IV

ABSTRACT V

１前 言 1

1.1 模具加工及金属薄板冲压加工的特点及优势 1

1.2 课题讨论及难点分析 2

1.3 课题总体设计思路 3

2工艺分析及工艺方案确定 5

2.1零件三维造型图 5

2.2工件的零件图 5

2.3工艺分析 5

2.3.1翻边高度计算 6

2.3.2冲小孔工艺分析 6

2.3.3弯曲部分工艺分析 6

2.4工艺方案的确定 6

3落料冲孔模的设计 9

3.1毛坯尺寸计算 9

3.2 排样 9

3.3 确定模具压力中心 10

3.4 冲压力的计算 10

3.4.1 落料力 10

3.4.2冲孔力 11

3.4.3卸料力 11

3.4.4推件力 11

3.4.5总冲压力 11

3.5冲压设备的选择 11

3.6工作部分尺寸计算 12

3.6.1落料凸、凹模刃口的尺寸计算 12

3.6.2冲孔凸、凹模的刃口尺寸 13

3.7冲孔落料复合模的设计 14

3.7.1落料冲孔复合模结构的设计 14

3.1.2 落料冲孔复合模主要零件的设计 15

4冲小孔模的设计 21

4.1确定模具压力中心 21

4.2冲孔力的计算 21

4.3冲压设备的选择 21

4.4冲孔凸、凹模刃口尺寸计算 21

4.5冲小孔模的设计 22

4.5.1冲小孔模结构的设计 22

4.5.2冲小孔模主要零件的设计 22

5翻边模的设计 26

5.1确定模具压力中心 26

5.2翻边力的计算 26

5.3冲压设备的选择 26

5.4翻边模刃口尺寸计算 26

5.5翻边模的设计 27

5.5.1翻边模结构的设计 27

5.5.2翻边模主要零件的设计 27

6弯曲模的设计 30

6.1确定模具压力中心 30

6.2弯曲力的计算 30

6.3冲压设备的选择 30

6.4翻边模刃口尺寸计算 30

6.5弯曲模的设计 31

6.5.1弯曲模结构的设计 31

6.5.2弯曲模主要零件的设计 32

7结 论 36

谢 辞 37

参考文献 38

摘 要

本课题所设计的零件是较为典型的U型弯曲件。工件一侧有一个直径为1.8mm的小圆孔和翻边，另一侧有三个孔，且在U型卡槽底部有三道褶边。通过对零件各部分进行计算分析后最终确定加工工序。经计算得翻边可以一次成型，工件整个成型过程所涉及的工序有：落料、冲孔、冲小孔、翻边、弯曲五步。在对零件进行工艺分析后，确定最终工艺方案为：落料冲孔复合，冲小孔、翻边、弯曲顺次进行。在确定工艺方案的基础上对主要模具进行设计，分析工件成型过程，并画出模具装配图及零件图。在本次设计中主要对落料复合模以及冲小孔模、翻边模、弯曲模进行设计。

关键词：落料冲孔；冲小孔；翻边；弯曲
