T068-沈阳市某钢框架五层宾馆设计6800平米 下载积分：150　资料编号： T068

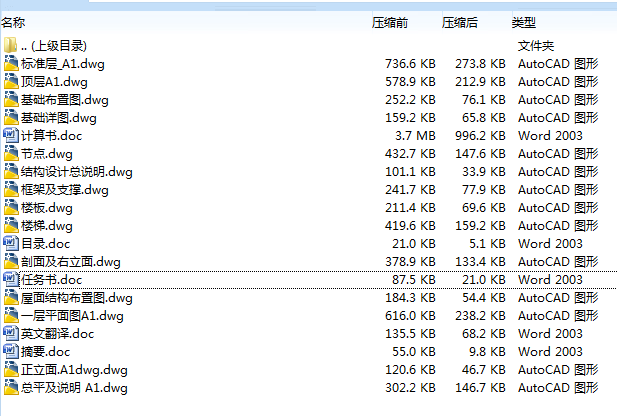

作品包括:

WORD版本说明书1份,共86页，约17000字

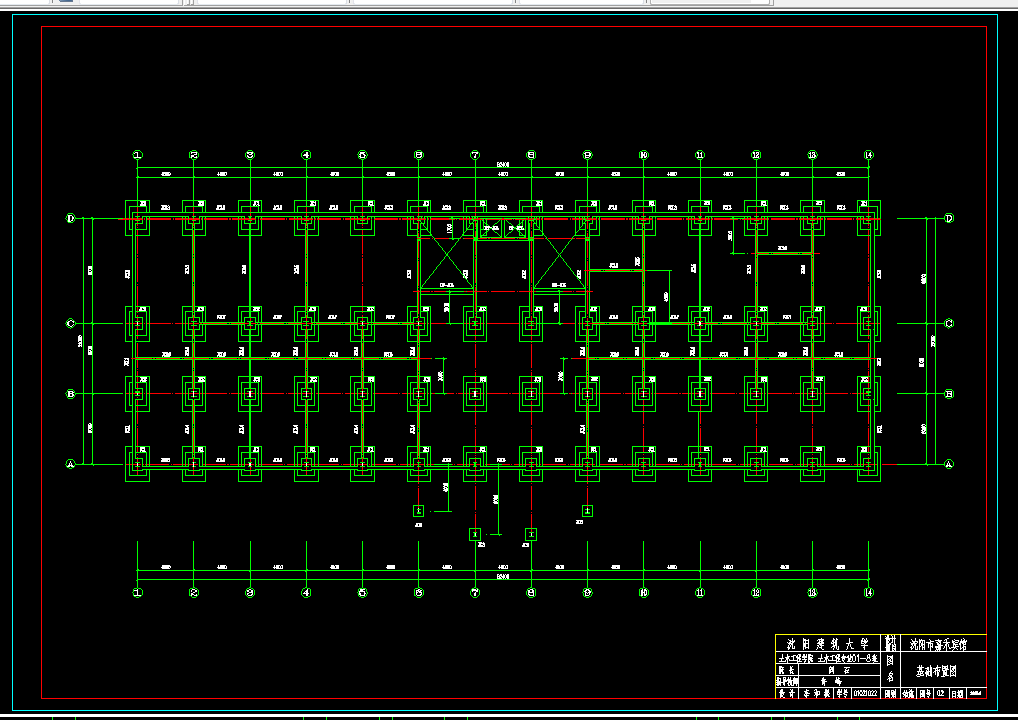

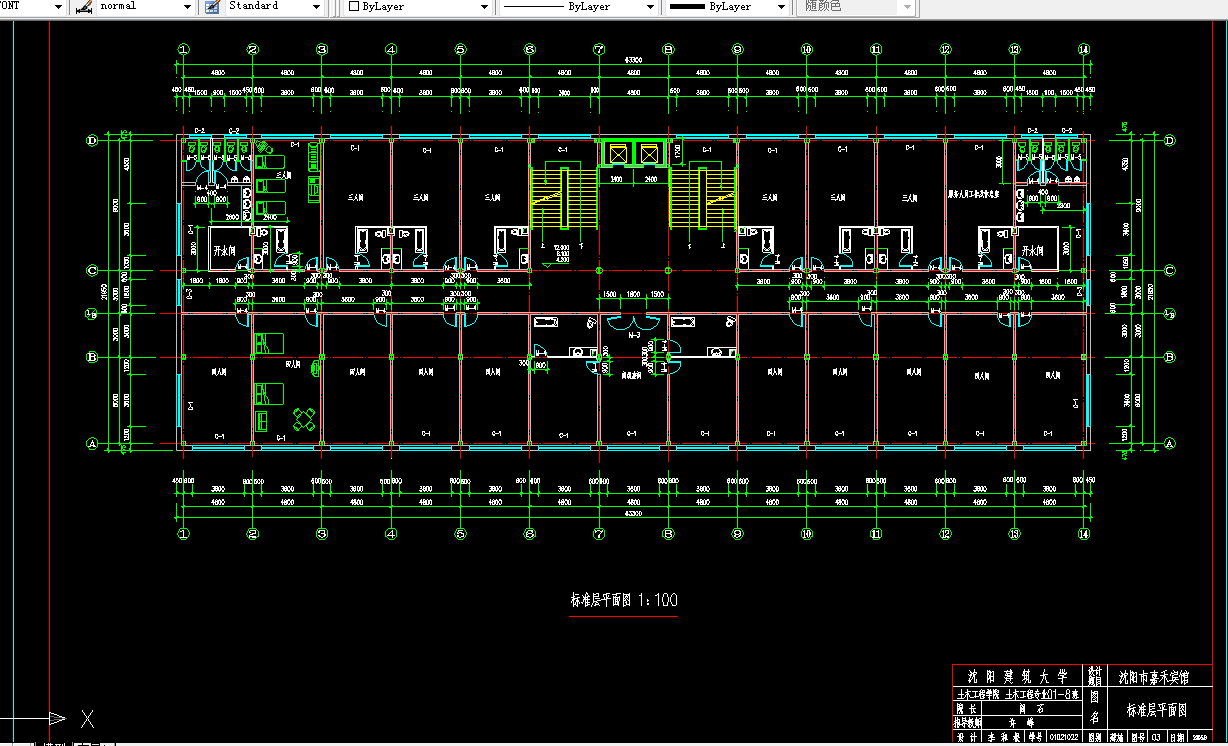

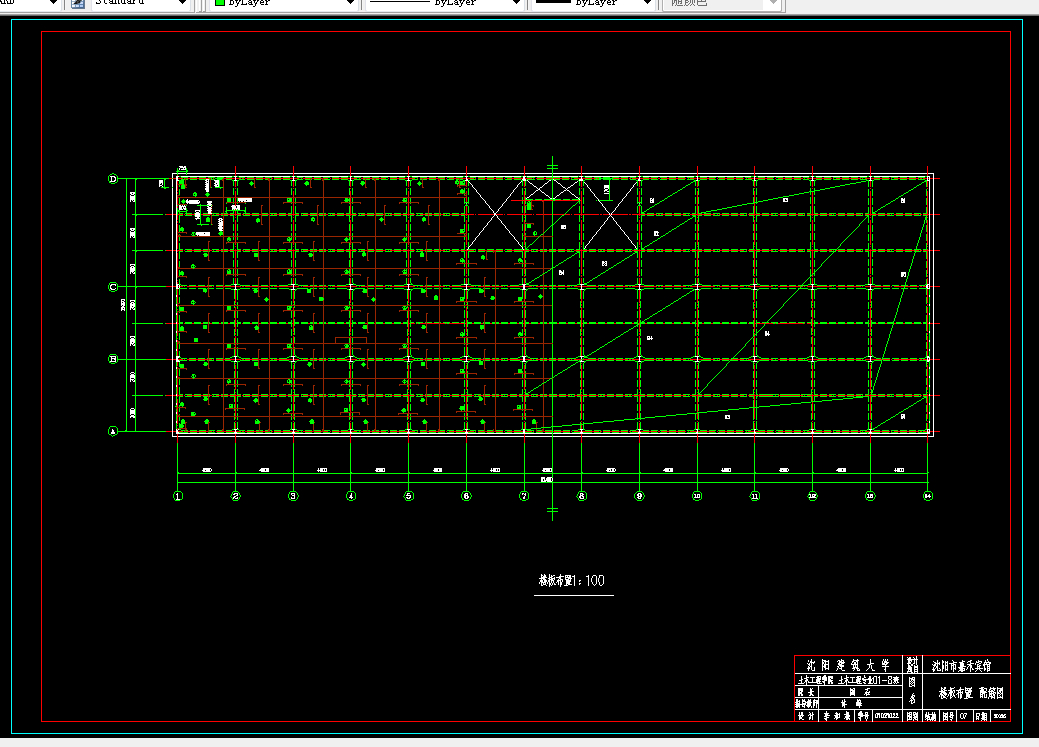

CAD版本图纸，共14张

摘要

本工程为沈阳市嘉禾宾馆，位于沈阳市东陵区。抗震设防烈度为7度，设计基准

期50年。基本风压0.50kN/m2 ， 基本雪压为0.4kN/m2。

本工程占地面积约1800平方米左右，建筑面积6800平方米。本建筑共五层，底层层高4.2米，其他3.9米，总高度20.7米，室内外高差为0.45米，女儿墙高0.9米，外墙厚300mm。内墙厚160mm，轻质隔墙厚86mm。建筑平面呈四方形，总长度为63.3米，总宽度为21.9米。建筑立面规整，采用大理石装饰外墙。除正面中门为玻璃门外，其余均采用实木门，窗为塑钢窗。本工程结构形式为钢框架——支撑结构体系，柱采用HW型钢，一层边柱截面350 300 12 19，二到三层300 300 10 15，四到五层300 250 10 12，中柱一层394 398 11 18二到三层350 350 12 19，四到五层350 300 12 19。梁采用HM型钢，6米跨梁截面340 250 9 14，9米跨梁截面440 300 11 18，基础用C25混凝土，建筑地点地质条件良好，采用柱下独立基础.纵向设置支撑，支撑杠件采用双角钢，用焊缝连接。设计严格遵守我国现行规范，计算中包括荷载计算，内力组合，基础设计及验算，柱，梁的强度验算和整体稳定验算，楼梯设计等。

关键词：钢框架—支撑结构体系  独立基础 支撑  钢筋混凝土 整体稳定

目    录

  中文摘要……………………………………………………………………………………………………i

  英文摘要……………………………………………………………………………………………………ii

正文 设计说明书

一 方案设计论述……………………………………………………………………………………………1

二 结构方案设计……………………………………………………………………………………………3

三 荷载汇集…………………………………………………………………………………………………7

四 水平地震计算……………………………………………………………………………………………12

五 风荷载计算………………………………………………………………………………………………27

六 竖向荷载计算……………………………………………………………………………………………32

七 内力组合…………………………………………………………………………………………………41

八 梁，柱截面验算…………………………………………………………………………………………51

九 节点设计…………………………………………………………………………………………………56

十 柱脚设计…………………………………………………………………………………………………69

十一 柱下独立基础…………………………………………………………………………………………71

十二 楼板设计………………………………………………………………………………………………81

十三 楼梯设计………………………………………………………………………………………………83

 附：

一  钢结构经济性分析

二  致 谢

三  参考资料

四  外文翻译
