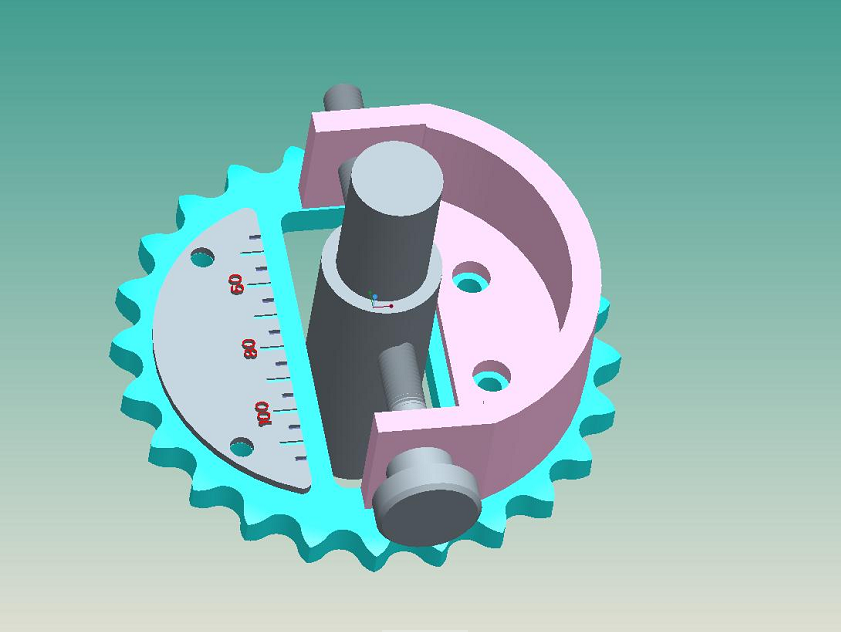

V011-偏心链轮不等速机构设计[含UG三维图] 下载积分：50　资料编号： V011

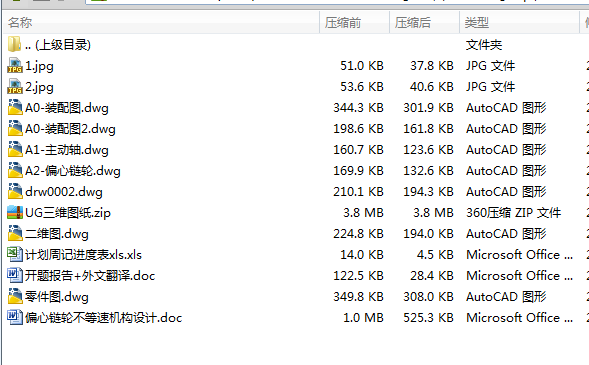

作品包括:

word说明书一份，共41页，约16000字

任务书一份

开题报告一份

外文翻译一份

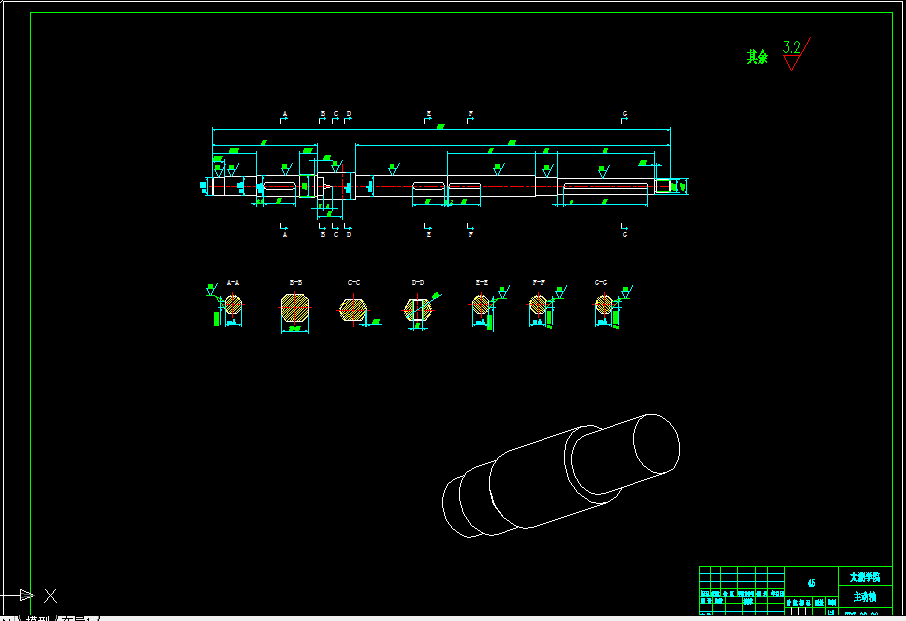

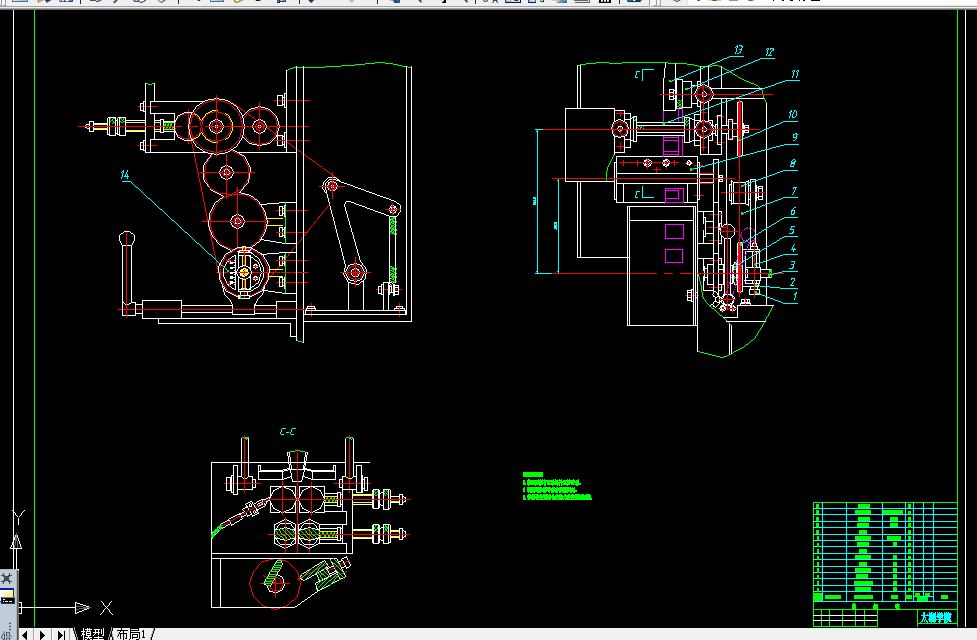

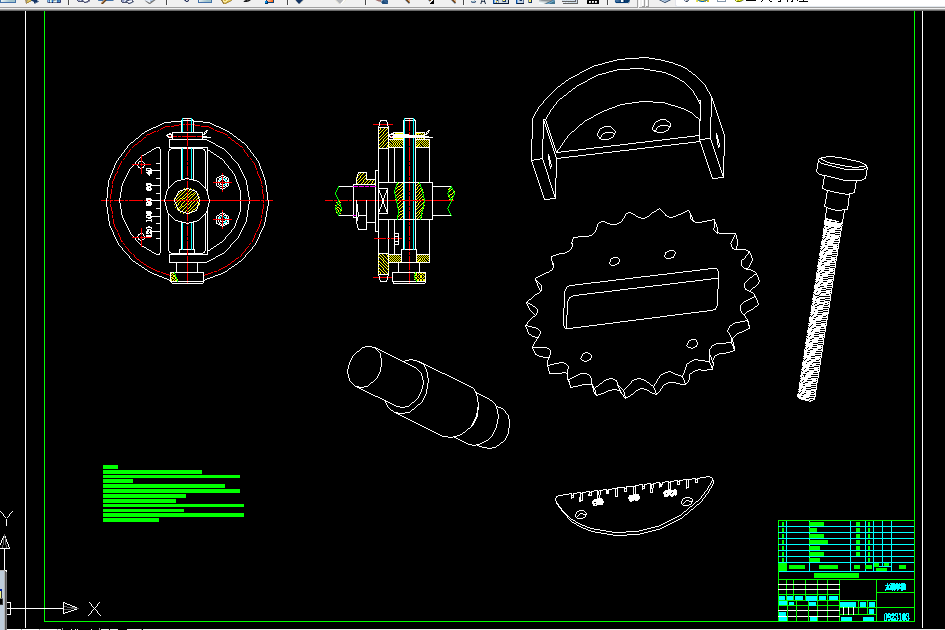

CAD版本图纸，共8张

摘  要

本研究主要包括偏心链轮的结构改进设计，并设计出试验装置，进行设计工艺参数的试验研究。在整机设计中，通过对偏心链轮总体方案的分析，编制了工作循环图，确定主要装置（偏心链轮，从动轮，张紧轮，调节机构）之间的相互配合关系；完成了偏心链轮的结构改进设计和理论分析及其主要参数的确定；对横封装置进行了改进设计，提出适应包装袋长度可连续变化的翻领成型器，扩大了偏心链轮的使用范围，并进行了理论研究，本文的研究对其它偏心链轮机械的设计和开发有着积极的指导意义。

利用设计的试验装置，确定了偏心链轮传动的特性，即匀速度传入主动轮偏心链轮中，由于偏心链轮各处的中心距不等，呈现增大减小的规律运动，所以滚子链的瞬时速度也不一样，其运动类似于正弦运动，传到从动轮上的速度也就是正弦运动，此运动方式适用于包装机，包装机在包装物品时，就需要快慢不一的速度。本研究结果对包装材料的生产厂家、偏心链轮械生产厂家、机械用户以及科研人员具有十分重要的意义。

关键词：偏心链轮；横封装置；包装

目录

摘  要 III

Abstract IV

目录 V

1 绪论 1

1.1 本课题的研究内容和意义 1

1.2 国内外的发展概况 1

1.3 本课题应达到的要求 1

2 总体方案设计 3

2.1 偏心链轮机构的组成 3

2.2 偏心链轮运动规律的分析 5

2.2.1 偏心链轮机构工作原理 5

2.3 偏心链轮各基本参数的确定 9

2.3.1 主动链轮的偏心距的计算 9

2.3.2 链轮的节圆半径 11

2.3.3 主从动链轮传动轴的中心距 12

2.4 轴承的选择 12

2.4.1 轴的设计校核 12

2.4.2 轴承的润滑及密封 15

3 热封装置设计 18

3.1 热封材料及封口方法 18

3.2 纵封滚轮的设计及计算 18

3.3 横封装置设计 19

3.4 封合调整 22

4 包装机的设计 24

4.1 包装机工作原理及功能 24

4.1.1 功能要求 24

4.1.2 主要构成及工作原理 24

4.1.3 执行机构的动作配合 25

5 链轮的设计 26

5.1 链轮设计与机械加工 26

5.1.1 常见链轮的形状与结构 26

5.1.2 链轮材料的选择 26

5.1.3 链轮的基本参数 26

5.1.4 链轮齿形的几何形状与设计原则 26

5.1.5 链轮设计与加工 27

5.1.6 刀具设计 28

6 结论与展望 30

致  谢 31

参考文献 32
