W001-某轿车引擎盖外板拉深模具设计及成形模拟[含UG三维图] 下载积分：150　资料编号： W001

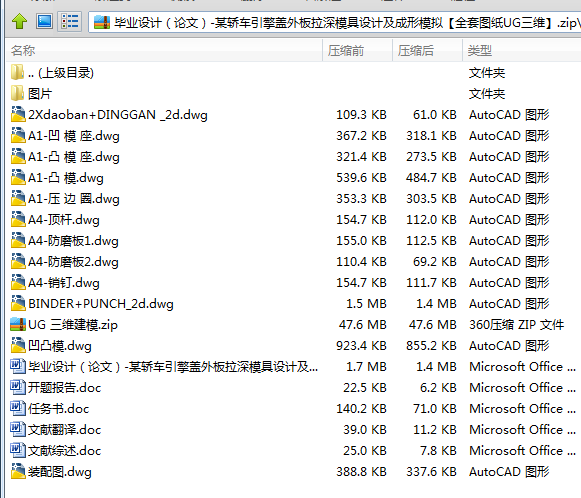

作品包括:

WORD版设计说明书1份,共32页，约11000字

开题报告一份

任务书一份

文献综述一份

外文翻译一份

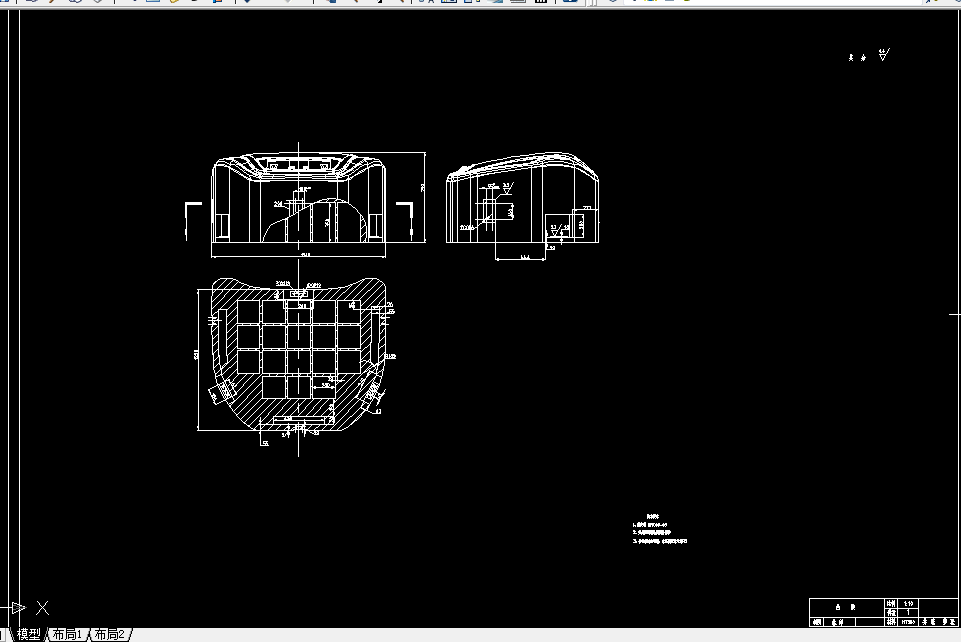

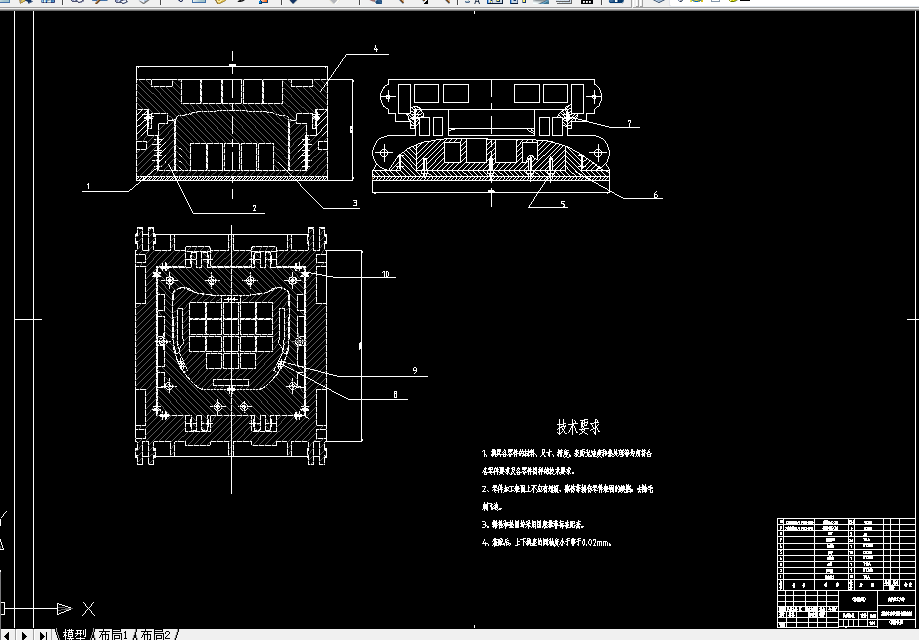

CAD版本图纸，共11张

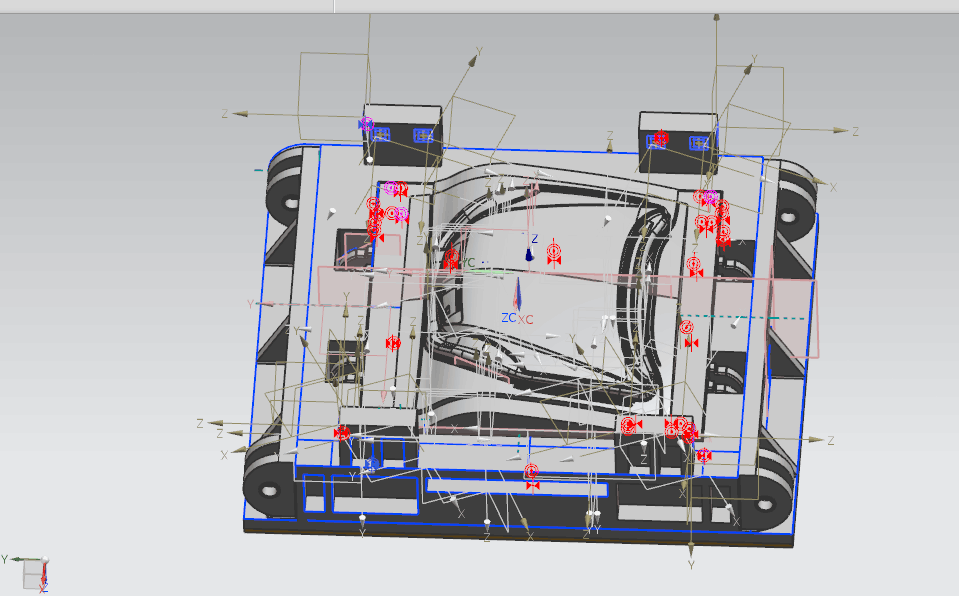

ug三维图一份

  目      录

摘要 I

绪论 II

汽车覆盖件的成形特点[7] 2

1 冲压件的工艺设计 3

1.1零件总体分析 3

1.2零件材料的选择 3

1.3冲压方向的选择 4

1.4 工艺补充部分的设计 6

1.6拉延筋的设计[1] 9

2 拉深件成型工艺CAE分析 10

3 拉深模结构与零件设计 12

3.2拉深模材料的选择 13

3.3冲压设备的选择 13

3.3.1拉深力的计算 13

3.3.2压料力的计算 13

3.3.3冲压设备的选择 14

3.4模具操作 14

3.5 凹模结构 15

3.6凸模结构 17

3.8导向部分 21

3.9起吊装置 21

    3.10拉深模的结构和原理说明 21

4    总  结 23

致  谢 23

参考文献 24

文献综述 25

                    摘   要

    通过对某轿车车身覆盖件的引擎盖外板拉深模具型面的设计,介绍了复杂型面拉深件拉深模具型面的设计流程,研究了复杂型面拉深件拉深模具型面的造型设计方法和原则。利用板料成形分析有限元软件Dynaform对引擎盖外板的拉深成形过程进行仿真模拟,探讨了仿真过程中出现的质量缺陷(如破裂、起皱、变形不足等)的原因,并针对这些现象对拉深模具型面进行优化设计改进。并根据仿真模拟结果,制造加工了合格的拉深件模具。对于复杂型面拉深件的拉深模具的设计和制造具有一定的指导意义。

关键词：车身覆盖件;冲压成形；模具；优化设计；
