K134-拖拉机倒挡二、三档拨叉机械加工工艺规程及铣叉档80夹具设计 下载积分：50　资料编号： K134

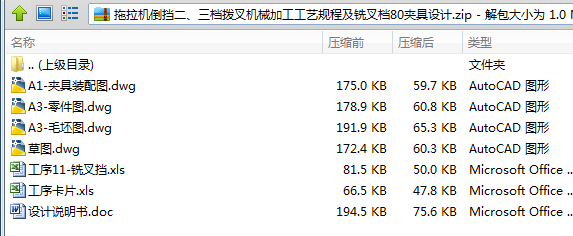

文档包括:

word说明书一份,7页,约2600字左右

工序卡一份

过程卡一份

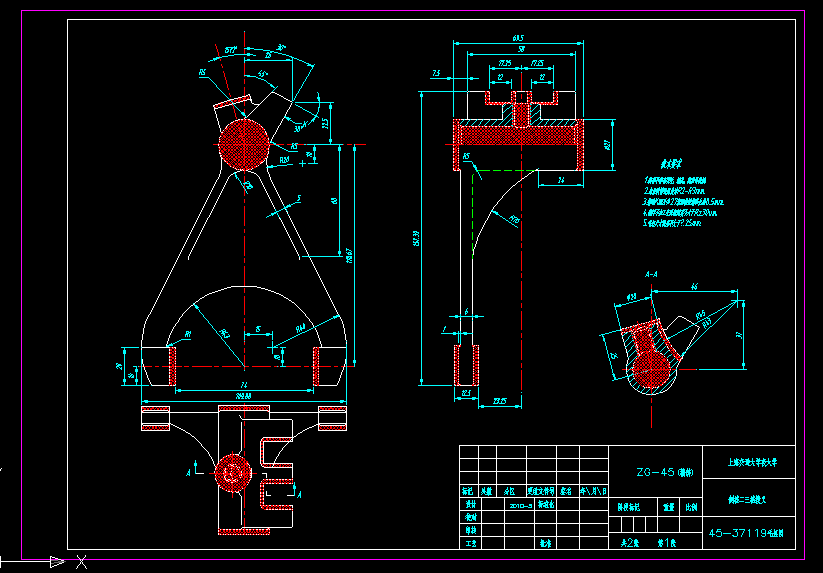

CAD版本图纸，共3张

设计任务书

设计题目：SH-50型拖拉机倒挡二、三档拨叉机械加工工艺规程的编制及铣叉档工序夹具设计；

生产纲领：每年5000只；

设计要求完成：

毛坯图1张（A3）

机械加工工艺卡1张

铣叉挡工序机械加工工序卡1张；

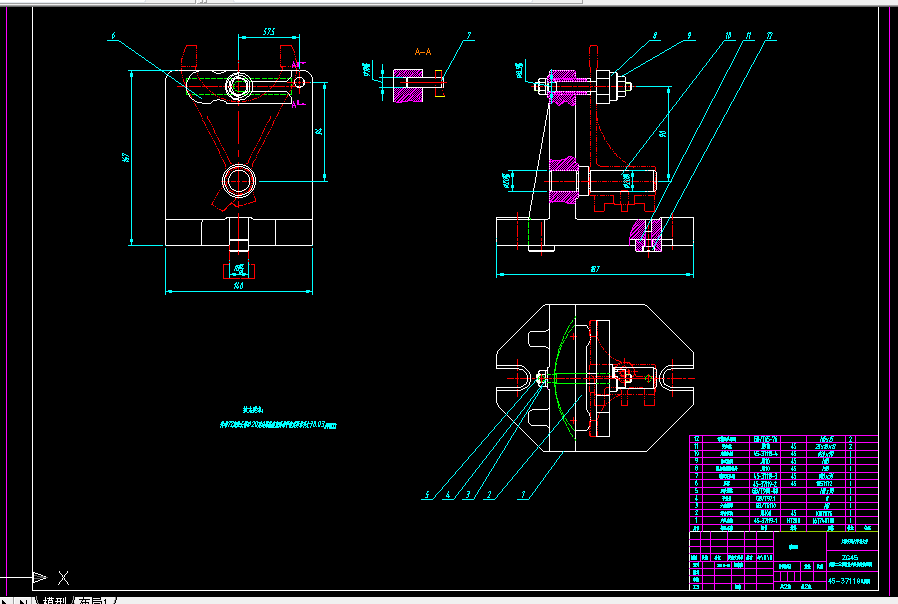

铣叉挡工序夹具总装图1张（A1）；

设计说明书1份。

前    言

本次课程设计是我们在进行毕业设计之前对所学工艺课程的一次深入、全面的总复习，也是一次理论联系实际的训练。

对我个人而言，希望通过这次课程设计，提高自己分析问题、解决问题的能力，为今后的工作打下良好的基础。

由于本人工作经验及能力有限，设计中难免有许多不足之处，请老师给予批评、指正。

第一章  零件的分析

一、零件的作用

拨叉零件广泛应用于拖拉机、汽车等变速箱中，与操纵机构的其他零件结合，用它拨动滑动齿轮，实现倒车。孔 为配合面，有较高精度。槽 为滑块拨动的配合表面。两个F表面为与滑动齿轮接触之表面。
