M1419-IC卡锁闭阀上盖注塑模具设计[含UG三维图] 下载积分：150　资料编号： M1419

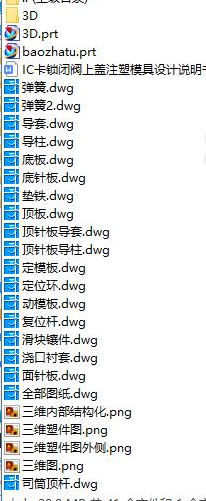

作品包括:

Word版设计说明书1份，共30页，约13000字

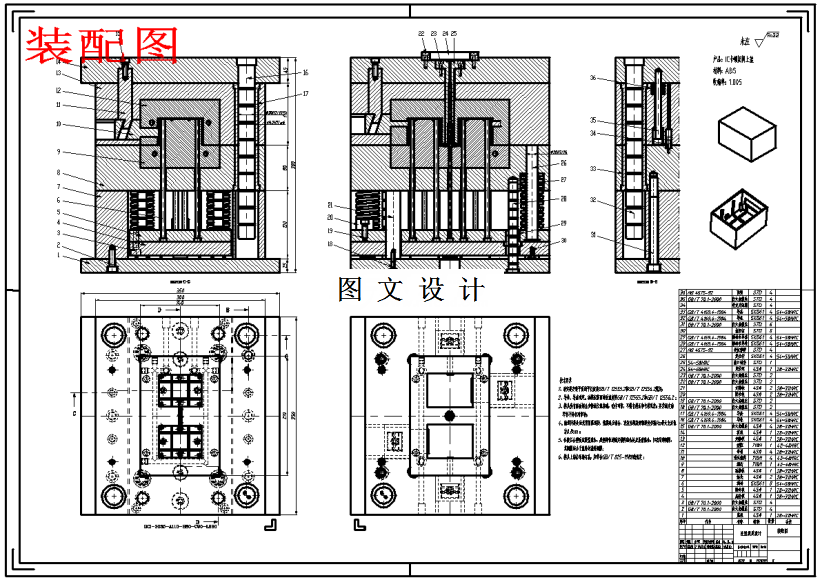

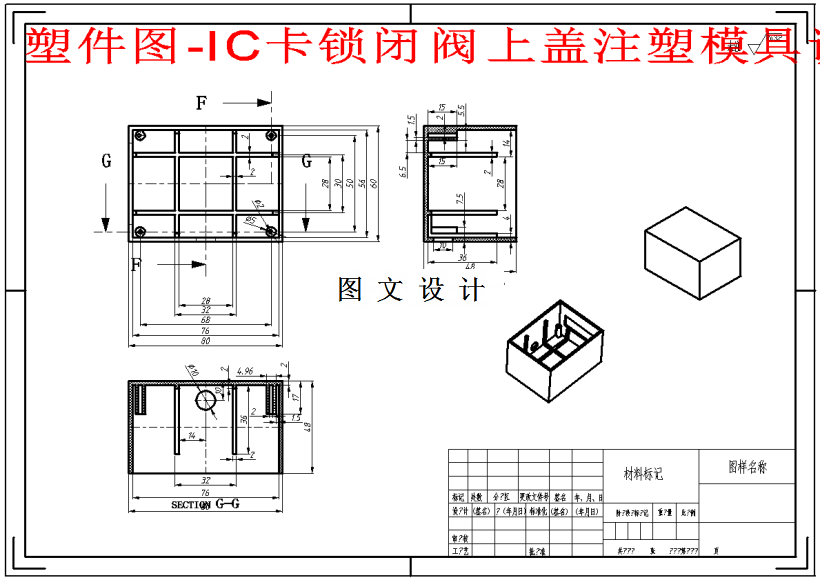

CAD版本图纸，共25张

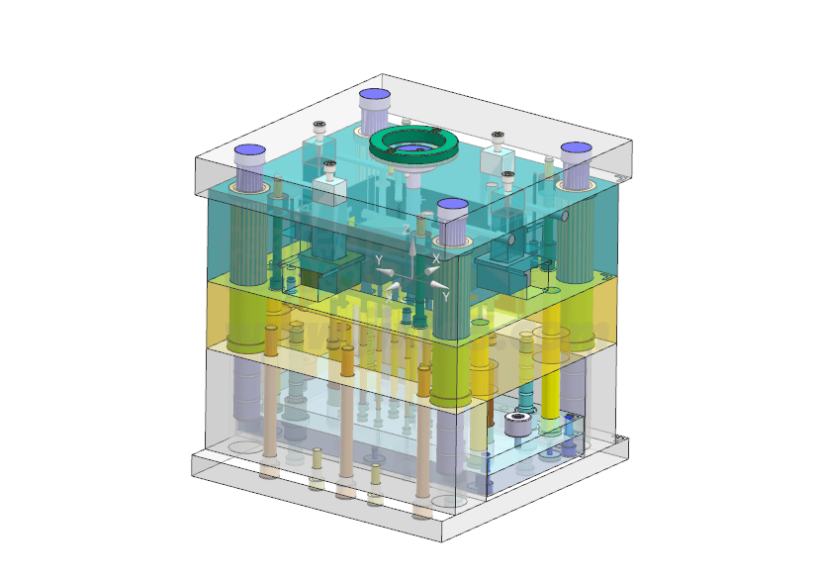

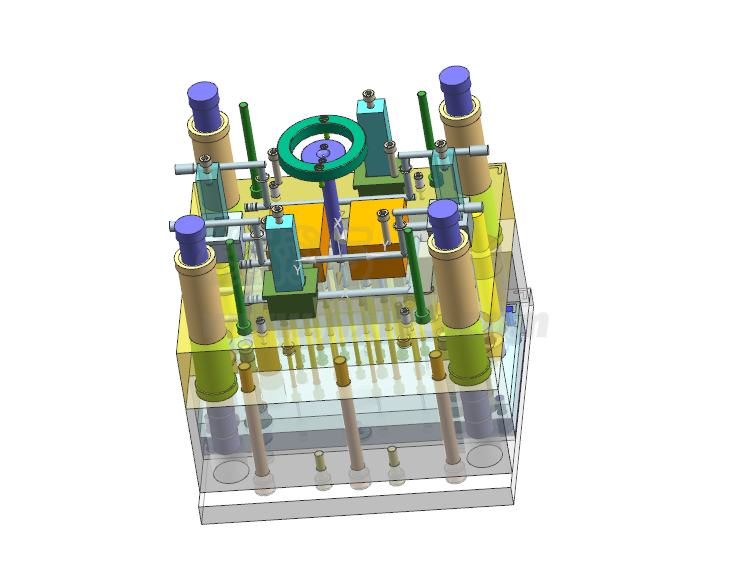

UG三维图一份

摘要

本次设计的参考件是以IC卡锁闭阀上盖为设计任务，此产品外形光滑简单，用UG三维软件绘制产品。在绘制过程中要考虑到抜模斜度，方便顶出脱模。绘制完成后，根据需求排列出一模二腔计算出他的模架，然后确定它的分析面。分型面的选择也要考虑到脱模的方向和零件的外形，还要考虑到型芯型腔的机械加工方便性和顶出机构的受力均匀。
