M3411-某10层宾馆给排水设计 下载积分：50　资料编号： M3411

作品包括:

Word版设计说明书1份

CAD版本图纸，共11张

摘要

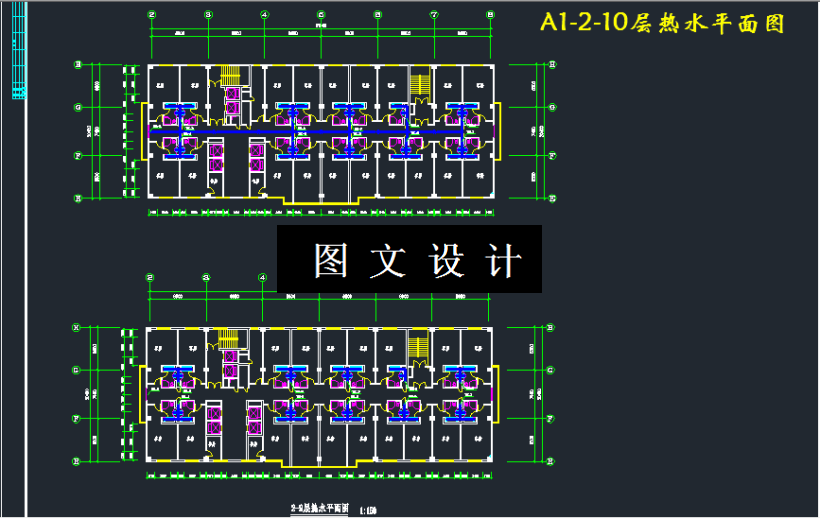

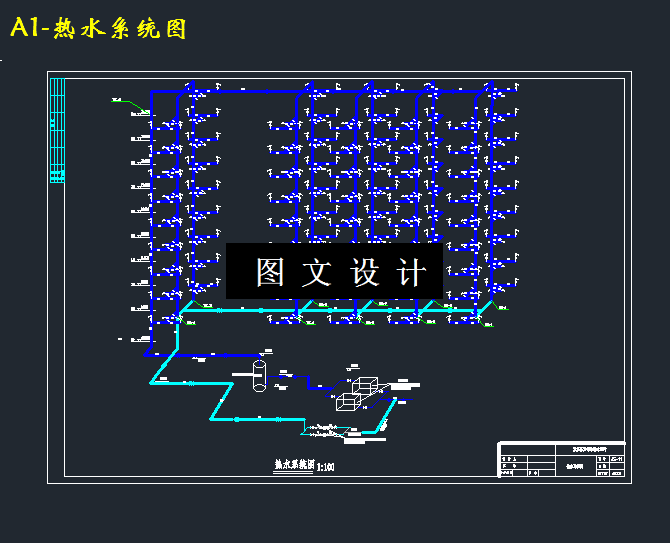

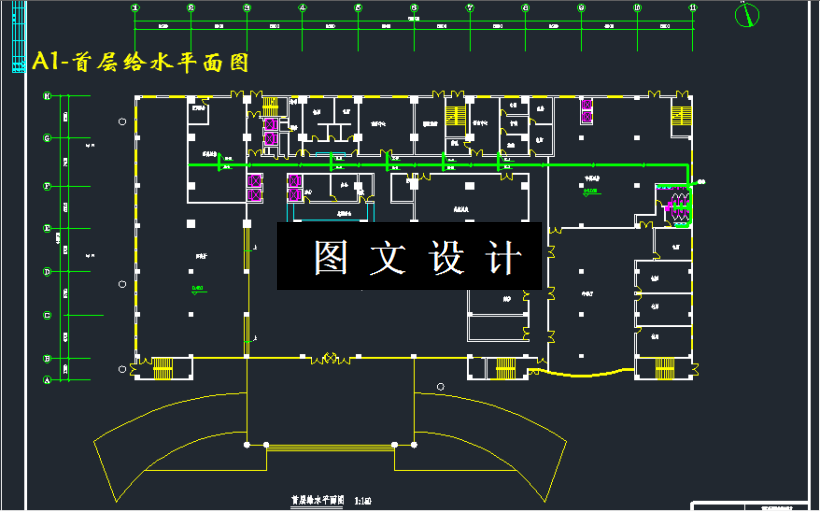

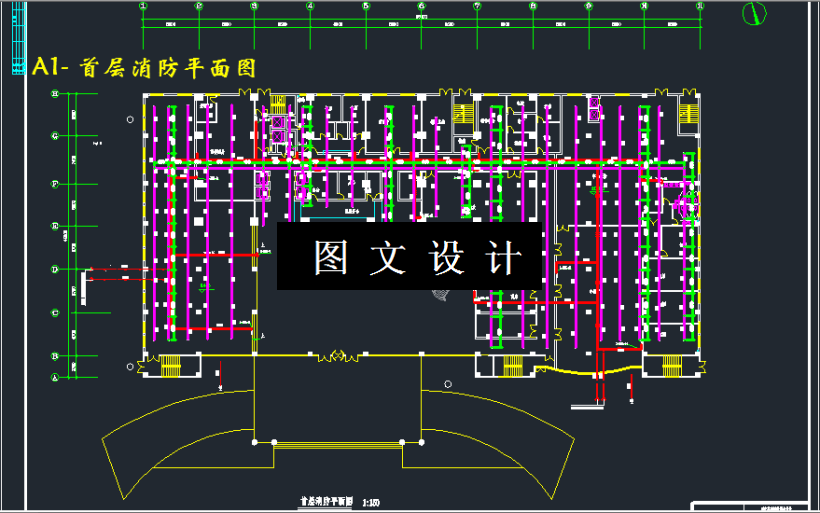

该宾馆位于重庆市，是一栋集娱乐和宾馆于一体的综合型高层建筑，建筑总高度为46米。该建筑地下一层为配电室、水泵房、设备间等，室内地面标高为-4.5m；地上十层，一层为接待大厅，层高为4.5m；二至十层为客房，层高为3.5m；具体布置如工程图纸所示。水源由市政给水管网供给，建筑外侧设容积为350立方米的贮水池，贮水池为生活给水和消防用水合用形式，该设计给水系统采用分区供水方式，低区为一层至地上三层，高区为四层至十层，低区由市政管网直接供水，高区采用变频调速水泵供水。消防系统采用消火栓灭火系统、自动喷淋灭火系统结合的方式，消火栓灭火系统管网布置成环状，共设五根消防立管，一层设十一个消火栓，二层至十层每层设五个消火栓，在建筑外侧设四个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。自动喷淋灭火系统采用独立的湿式自动喷水灭火系统，该系统具有灭火及时，效率高的优点，但也存在缺陷，由于管网中充有有压水，当渗漏时会损坏建筑和影响建筑物的使用。在屋顶设置的消防水箱来保证消火栓和自动喷淋系统前十分钟的供水量，水箱容积为23.56立方米。该建筑的功能决定了其对热水供应的要求很高，所以采用集中全天热水供应系统，冷水通过容积式加热器采用机械半循环系统加热后，经热水管网送到每个用水点，为保证任何时刻均达到设计水温，设计采用容积式加热器。该设计排水系统采用生活污水和生活废水合流排放，每根排水立管顶端均设专用通气立管风帽，排除的废水直接连接废水井进入市政管网。
