M3427-某综合住宅楼给水排水工程设计 下载积分：50　资料编号： M3427

作品包括:

Word版设计说明书1份

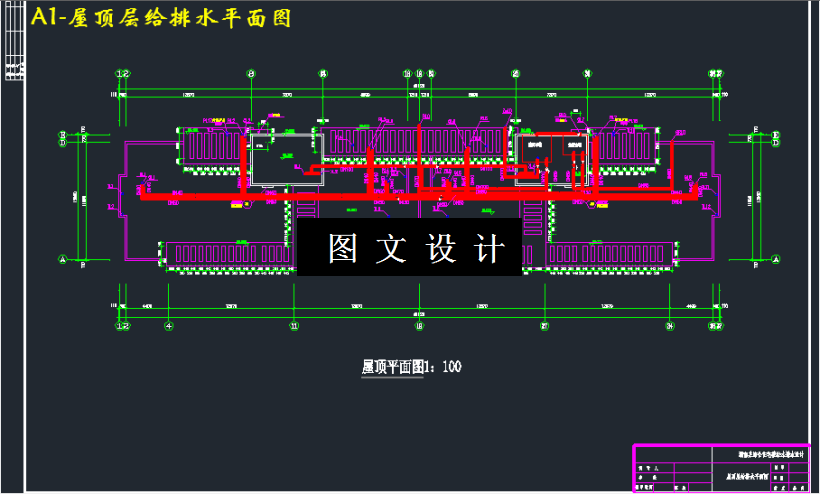

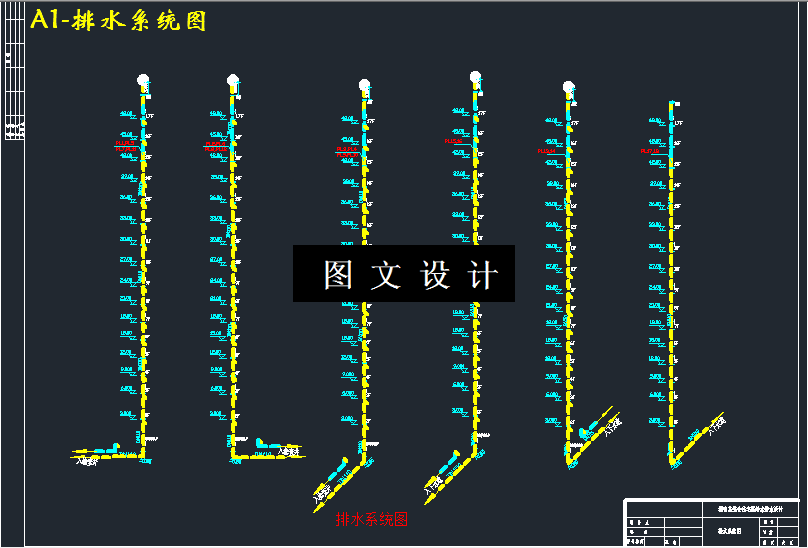

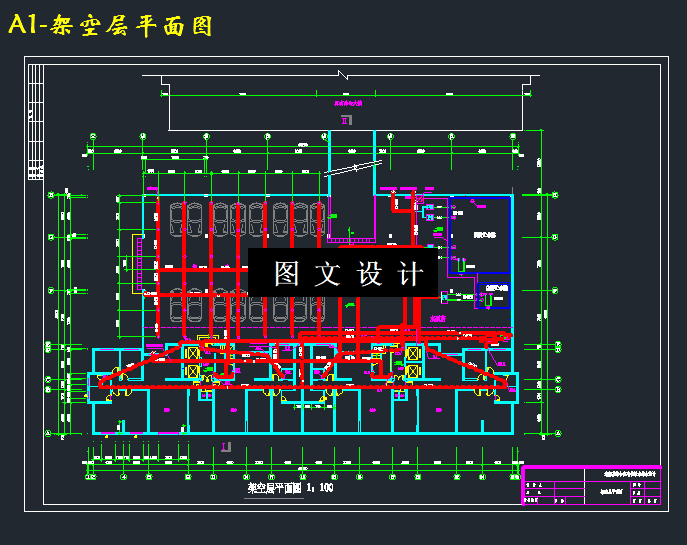

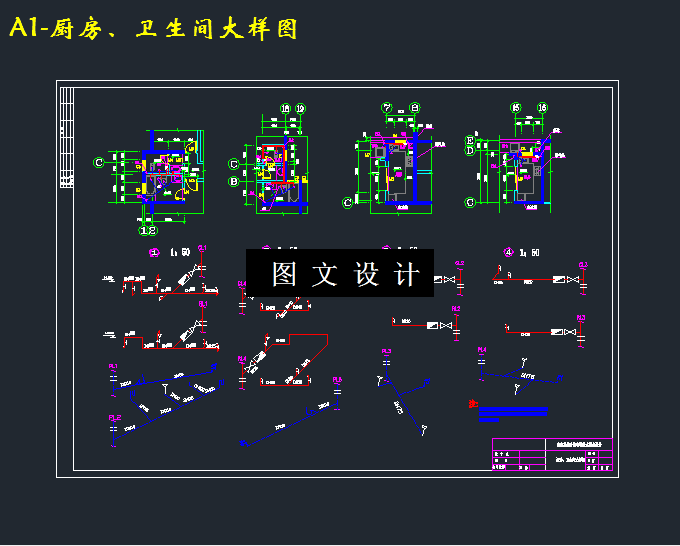

CAD版本图纸，共11张

摘要

本建筑为湖南省拟建的一栋综合住宅楼。依据<<高层建筑给水排水设计规范>>、<<高层建筑防火规范>>、<<自动喷洒设计规范>>以及<<建筑给水排水硬聚氯乙烯管道设计规范>>进行设计。包括：建筑给水系统设计、建筑排水系统设计、建筑自动喷洒系统设计，建筑消防系统设计与建筑热水系统设计。给水系统采用分区给水的方式。设置屋顶生活水箱，用减压阀分区，层设比例式减压阀，采用上行下给式，由屋顶水箱单独供水，生活给水泵采用自动启动。该系统供水可靠性较好，投资少，设备布置集中，便于维护管理以及维修等特点。该建筑采用合流制排水系统，即粪便污水、生活废水合用一条管道系统，通过设置的化粪池后排入城市下水道。该建筑为综合住宅楼，本建筑其建筑高度为58.5m，故无须设置分区。室内消防水量为20 L/s,室外消防水量为15 L/s。建筑内消火栓应保证任意一点有两支水枪同时到达，宜布置在明显、经常有人出入且使用方便的地方。其中屋顶消防水箱应贮存有效容积18 m3。本高层建筑属于中危险级建筑，采用湿式自动喷水灭火系统，由湿式报警装置，闭式喷头和管道等组成，共设置1个报警阀组，报警阀控制地下车库和上面住宅的144个喷头，报警阀设在地下室。
