M3466-3×300MW机组火电厂水处理工艺设计 下载积分：50　资料编号： M3466

作品包括:

Word版设计说明书1份

CAD版本图纸，共8张

摘要

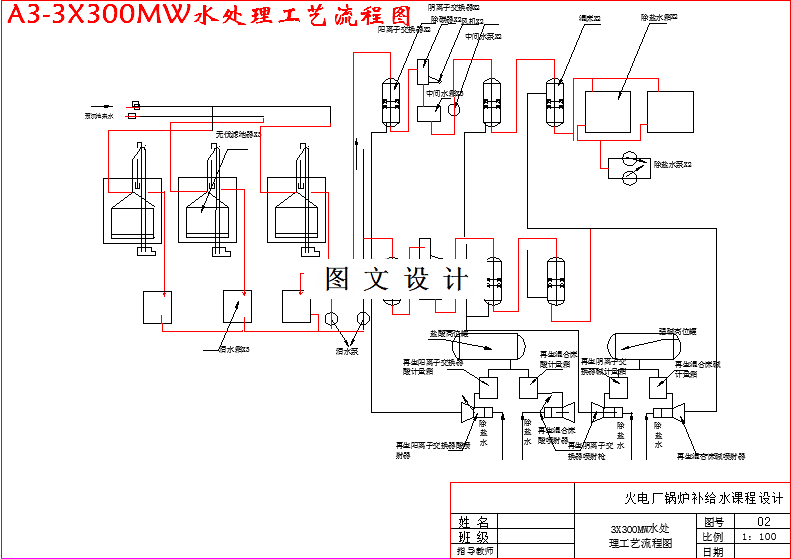

3×300MW机组火力发电厂锅炉补给水处理工艺课程设计（秋季水质），本设计根据《3×300MW火力发电厂锅炉补给水处理设计》的要求，结合《热力发电厂水处理》和《AutoCAD2000应用教程》等相关资料，根据水源、水质资料、电厂规模及水汽系统的水质指标等资料，通过计算选择恰当的水处理方案和主要设备，再运用CAD绘制设计出相应的主要单体设备图，并手工绘制工艺流程图、总体布局平面图。设计方案的是3×300MW火力发电厂锅炉补给水处理，是秋季水质。补给水处理工艺流程的选择是根据建厂的原始资料，如原水的水质和机组对水质和水量的要求等进行的，选择的方案能使处理后的水源水达到机组对水质的要求。包括预处理和后阶段处理两部分，因水源为河水，悬浮物含量较大，采用混凝,过滤处理；后阶段按照由前往后计算的顺序，（1）.混床的确定：由水处理总供水量选择d=1500mm的定型混床，起截面积为1.76m2. ，选择正常时的混床台数为1台，最大为2台。（2）.强碱阴离子交换器的选择，由前面混床设计的供水量确定阴床的供水量，进而确定阴床的总工作面积，选用直径为d=2000mm的定型阴床设备，其截面积为3.14，正常工作时的台数为1台，最大2台。（3）.除碳器的选择，由前一级设备的总供水量确定除碳器的总供水量，选用直径d=1400mm的定型设备，其截面积为1.54,最大选择2台除碳器.(4).强酸阳离子交换器的选择，，由前面除碳器设计的供水量确定阳床的供水量，进而确定阳床的总工作面积，选用直径为d=2000mm的定型阴床设备，其截面积为3.14，正常工作时的台数为1台，最大2台。(5). 无阀滤池的选择，由滤池设计的供水量选择3台滤池的设备台数。
