M3487-10000吨级钢材码头工程设计 下载积分：50　资料编号： M3487

作品包括:

Word版设计说明书1份

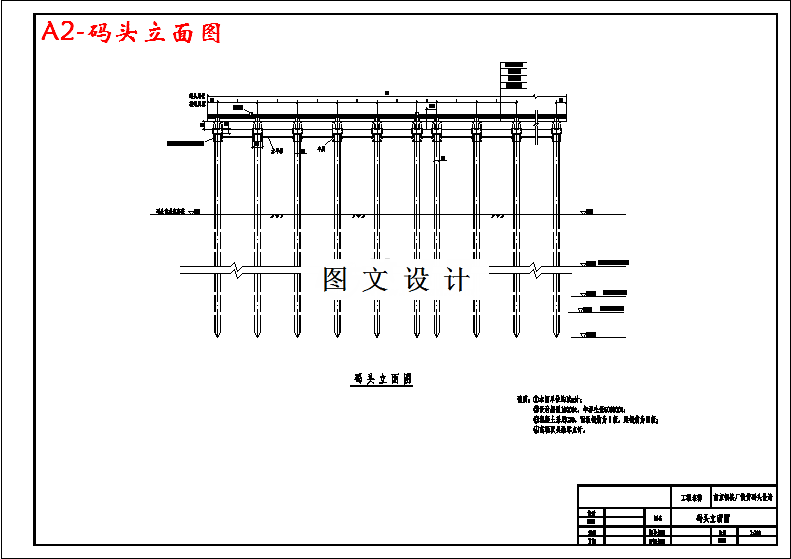

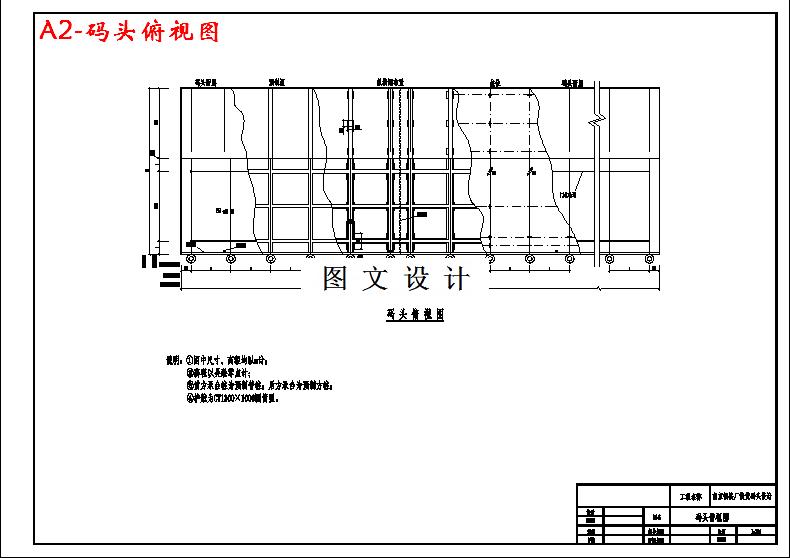

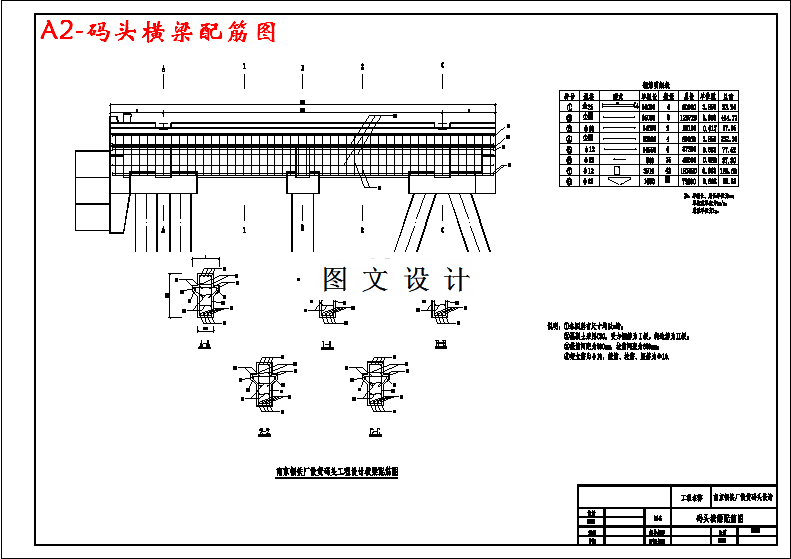

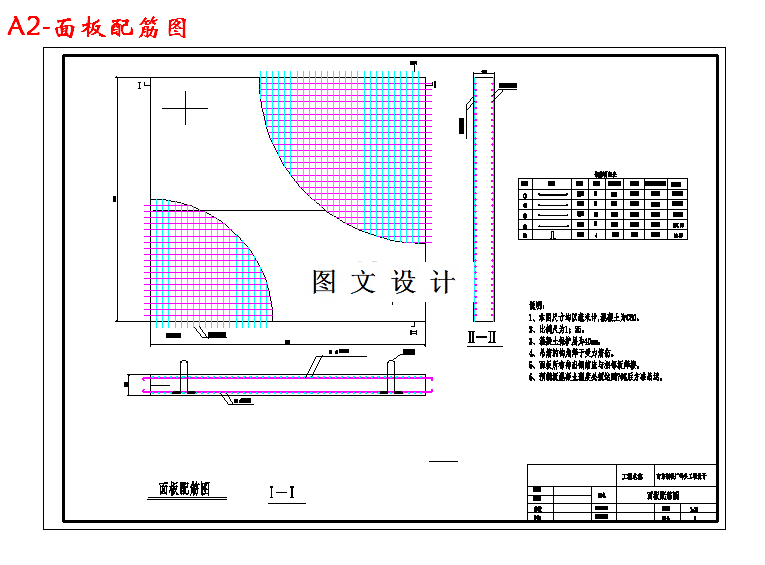

CAD版本图纸，共6张

摘要

为充分发挥码头优良深水岸线及后方场地的作用，适应市场经济发展的需要,现需要将南京钢铁厂码头改建成一个10000吨级钢材码头，主要用于钢材同时兼顾少量的水泥、砂、石等材料的装卸。通过分析南京港的地质和水文资料，经过方案对最终在设计中采用高桩码头设计方案。高桩码头按上部结构可分为板梁式、桁架式、无梁板式和承台式码头，通过分析几种形式在经济、工程难度、施工条件等各方面因素的考虑，本设计决定采用高桩板梁式码头方案。总平面布置设计涉及钢材码头的泊位计算和泊位利用率的验算，码头平面的陆域和水域的布置。通过总平面的设计，初步确定港区前沿水深，航道水深，码头线长，锚地，堆场和库场面积等。经计算本设计拟建泊位1个。装卸机械的设计确定了本设计所要采用的各类机械的技术指标和各种机械所需的司机和装卸工人数目，如叉车、牵引平板车、门座起重机。结构的设计主要有结构方案比选和拟定，对码头所受到的各种荷载计算，包括风荷载，水流力、系缆力、挤靠力、撞击力，然后构件尺寸拟定和估算。结构计算仅计算面板和对面板进行配筋。最后，采用CAD绘出码头总平面布置图，装卸工艺图，板梁平面图、码头结构断面图，面板配筋图。
