M3494-某市52850m3d给水厂初步设计 下载积分：50　资料编号： M3494

作品包括:

Word版设计说明书1份

任务书一份

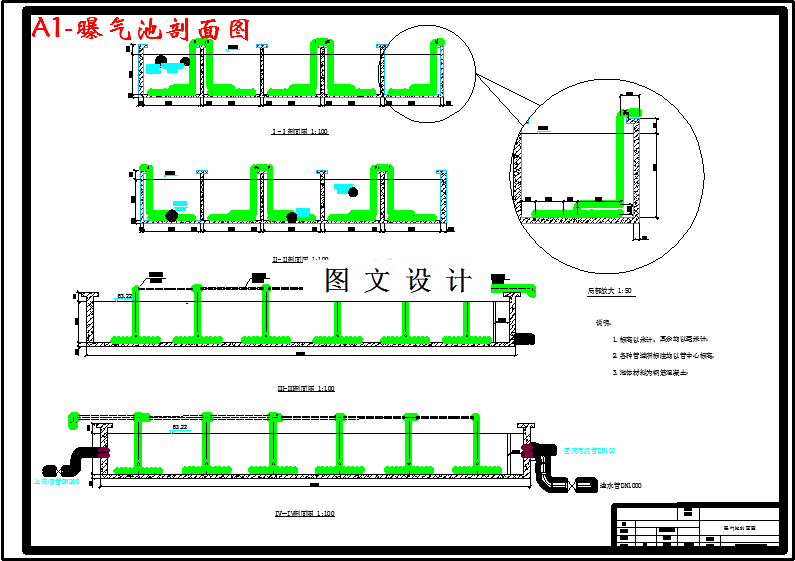

CAD版本图纸，共4张

摘要

污水处理厂的平面布置包括：处理构筑物的布置，办公、化验及其它辅助建筑物的布置，以及各种管道、道路、绿化等的布置。 平面布置的一般原则如下： (1) 处理构筑物的布置应紧凑，已达到节约用地并便于管理。 (2) 处理构筑物应尽可能地按流程顺序布置，以避免管线迂回，造成施工和维修困难，和增加造价成本，同时应充分利用地形，以减少开挖土方量。 (3) 经常有人工作的建筑物如办公楼、化验室、宿舍楼等用房应布置在夏季主风向的上风一方在北方地区，并应考虑朝阳方向[4]。 (4) 构筑物之间的距离应考虑敷设管区的位置，运转管理的需要和施工的要求，一般采用5～10m。 (5) 污泥处理构筑物应尽可能布置成单独的组合，以策安全[4]。 (6) 变电站的位置宜设在耗电量大的构筑物附近，避免高压线在厂内架空敷设。造成危险。 (7) 污水厂内管线种类很多，应综合考虑布置，以免发生重叠。污水厂内应设有超越管，以便在发生事故时，污水能超越一部或全部构筑物，直接进入下一级构筑物或事故溢流。根据以上原则并结合该城市常年主导风向西南风，水厂设在城市主导风向的下方，不会影响城区的环境卫生。厂内的生活区位于主导风向的上方。布置大致分为三区：生活区、污水处理区、污泥处置区，厂内设有预留扩建用地。该设计平面布置见(污水厂平面图和工艺图)。
