M3506-青岛某高校换热站（汽-水）及供热工程设计 下载积分：50　资料编号： M3506

作品包括:

Word版设计说明书1份

外文翻译一份

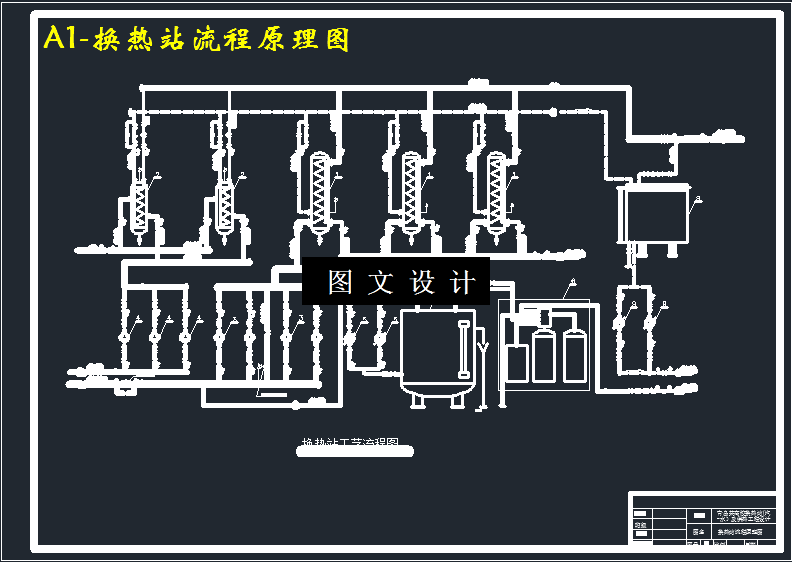

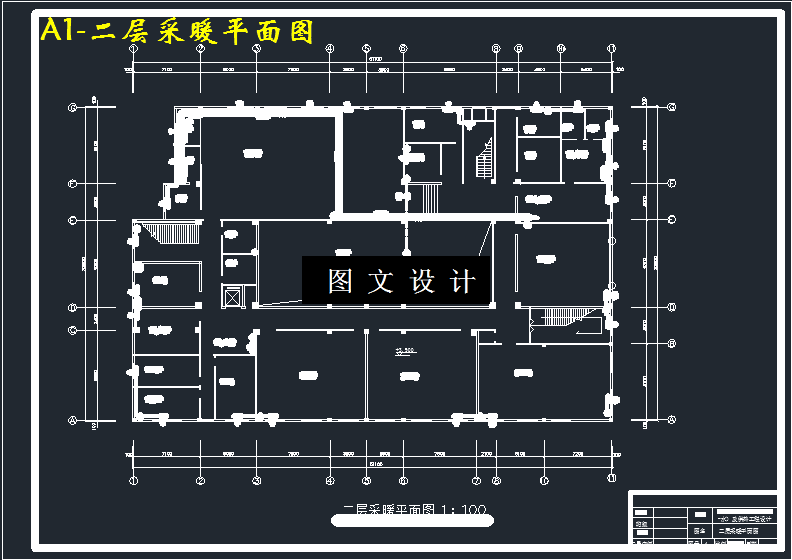

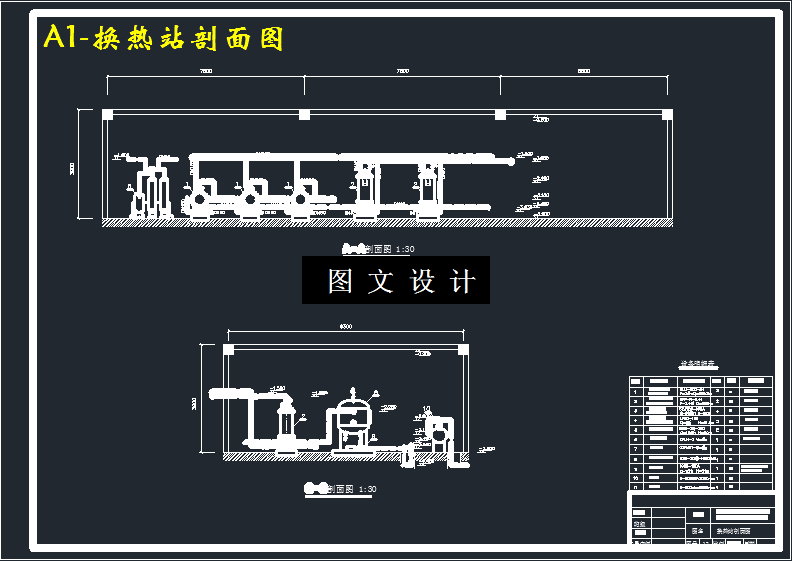

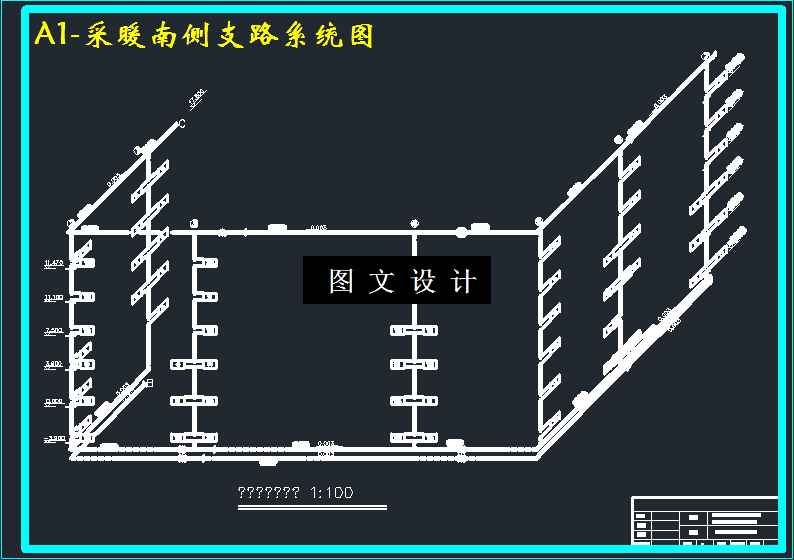

CAD版本图纸，共12张

摘要

本设计分换热站的热力系统和本校内图书馆供暖系统两部分。在换热站的热力系统设计中主要是换热器的热力计算和设计。热交换站采用汽-水换热，市政管网供汽压力0.4MPa，凝结水水温度80℃；换热后采暖供水温度95℃，采暖回水温度70℃。在本设计中为避免单台换热器换热面积过大，换热站为采暖系统配备了三台换热面积为34㎡的壳管式换热器，同时为生活热水系统配备两台换热面积为3.41㎡的浮动盘管换热器，然后对换热站所需各辅助设备的型号进行了选择，以使换热站整个热力系统能协调工作。校内图书馆地上五层，地下一层，总建筑高度18.3米，总建筑面积8514㎡。青岛市冬季采暖温度为-6℃，室内设计计算温度为18℃,室外风速为6.5m/s。采暖系统采用机械上供下回单管顺流式,管材均采用焊接钢管。
