M3512-70m3肉类冷冻冷库设计 下载积分：50　资料编号： M3512

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

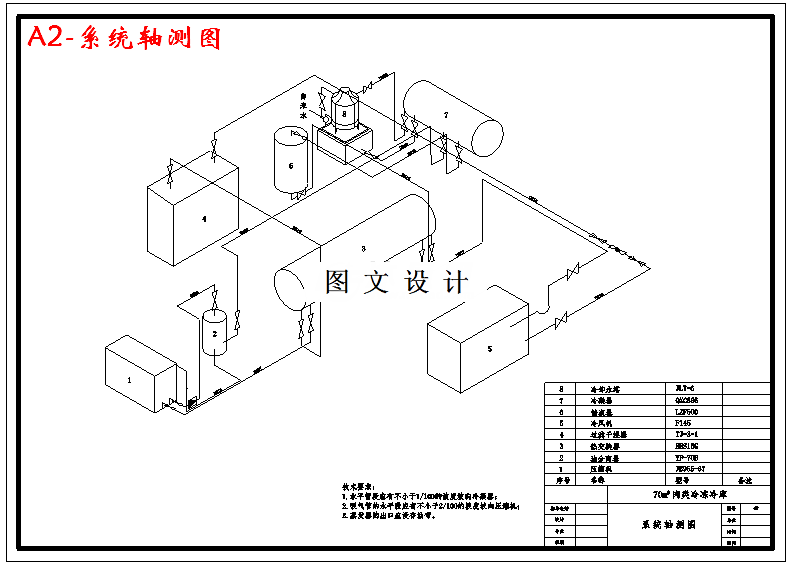

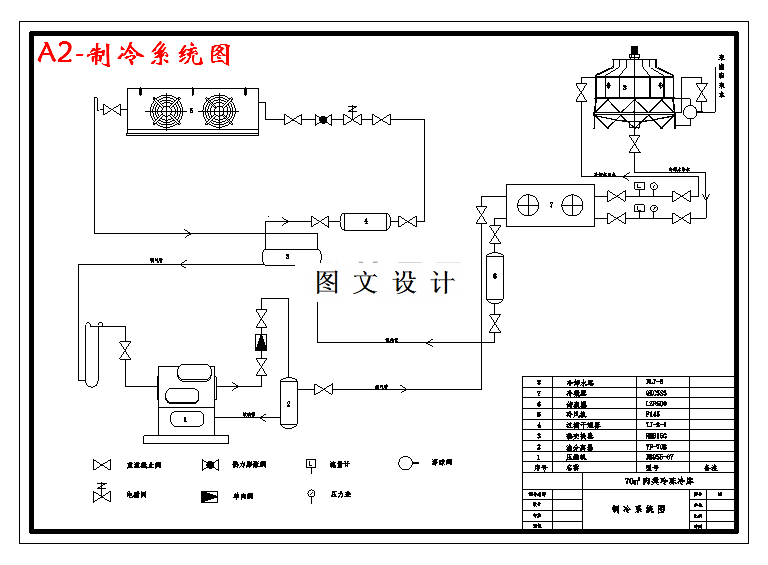

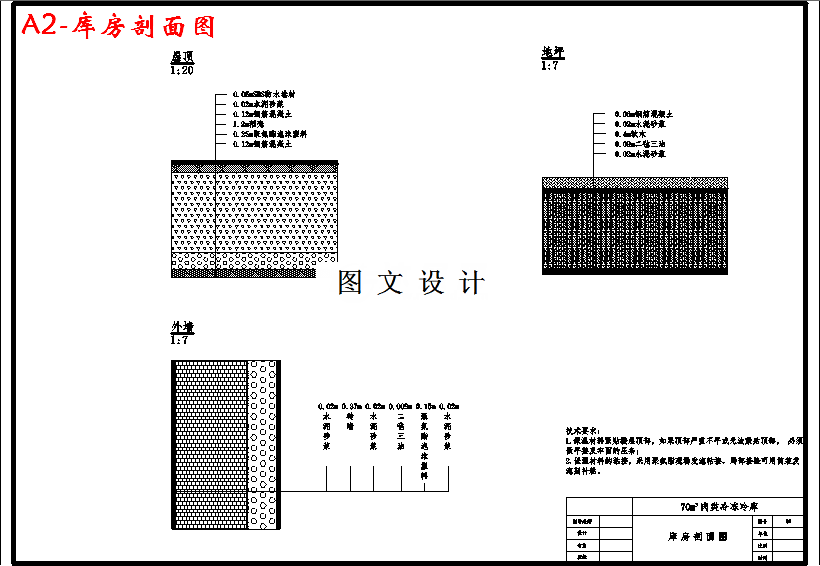

CAD版本图纸，共4张

摘要

本次是为镇江地区70m肉类冷冻冷库所做的制冷系统设计,为小型服务型土建式冷库。根据肉类冷库的要求和功能,首先确定库房的平面尺寸及高度,根据保温的要求,选择聚氨酯泡沫塑料为本次的保温材料,确定围护结构的各种材料及厚度,通过计算保温效果及货物热流量、通风换气耗冷量、电机运转热量和操作热流量等得出冷库冷负荷及机械负荷,由此进行制冷系统各个设备的选型计算。此次设计的冷库由于容积较小,仅设计1间低温冷藏库,库温为-18℃,公称尺为:3m×8m×3m,容积72m,冷负荷为20kW,机械负荷为15kW, 制冷剂选择为R134a,冷却设备选择为冷风机,考虑镇江水资源充足,冷凝器选择为水冷却,冷却效果较好。本次设计的是R134a制冷系统,相比较而言系统较简单,在每个设备的选型时都有一定的余量,确保系统的平稳运行。
