M3514-372吨天轻烃精馏塔设计 下载积分：50　资料编号： M3514

作品包括:

Word版设计说明书1份

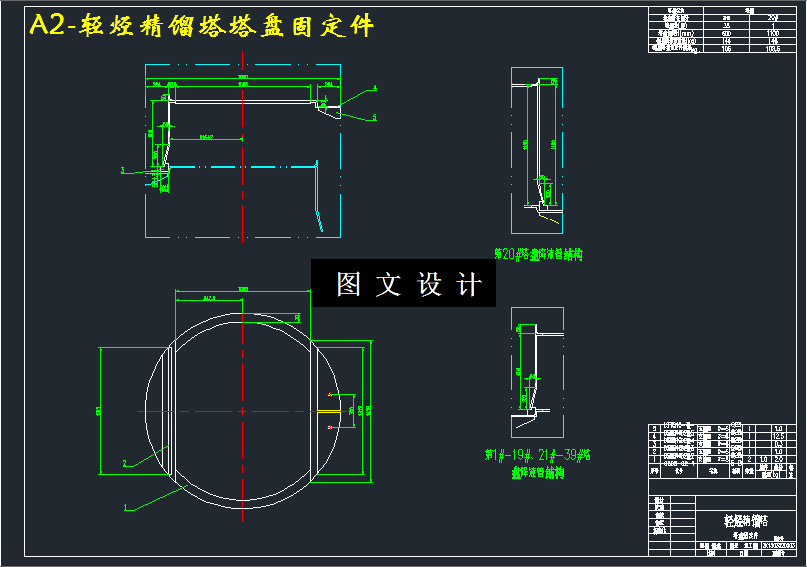

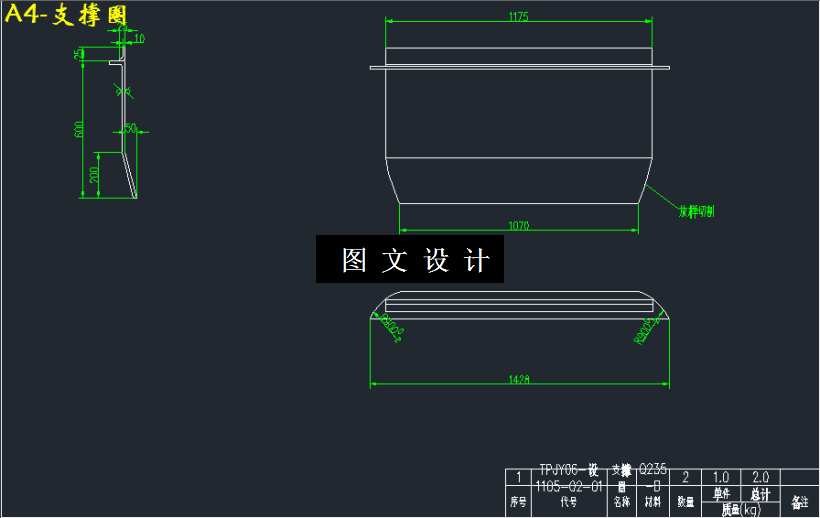

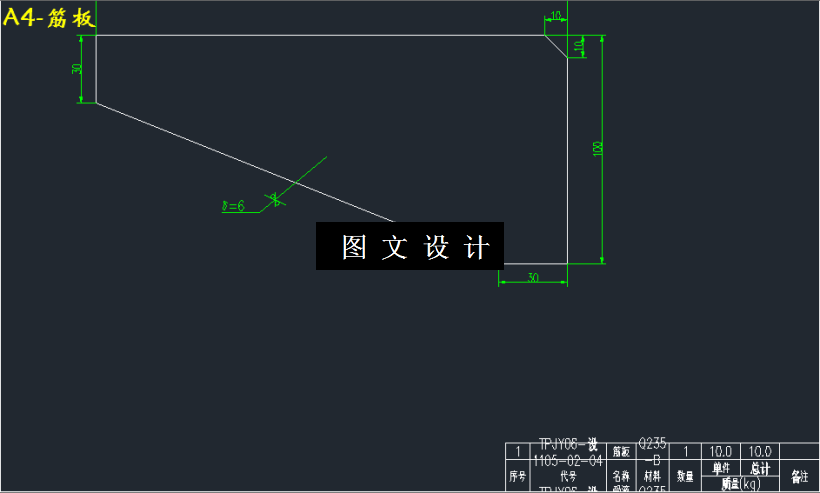

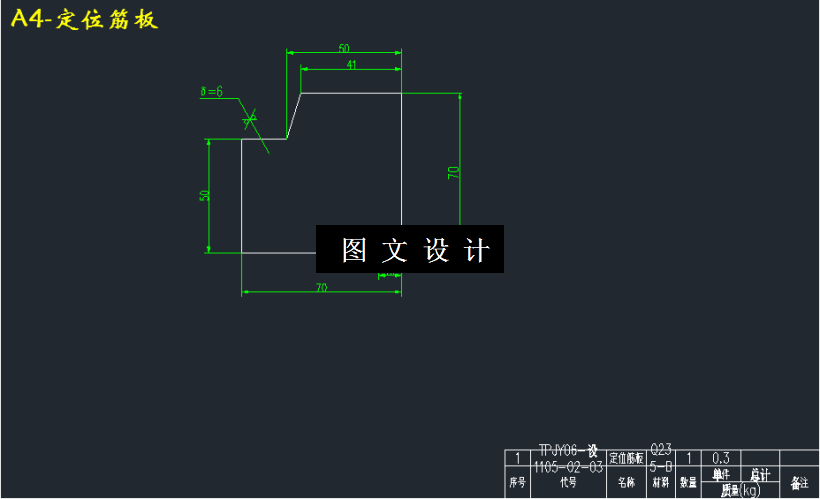

CAD版本图纸，共5张

摘要

设计一连续操作精馏装置，用以分离 轻烃 混合物。处理量：372吨/天。组成(在质量分率)：iC4，0.20， nC4，0.30， iC5，0.50 产品要求：塔顶产品：iC5≯0.004 ，塔底产品：nC4≯0.004 。首先需进行全塔的初步物料衡算。由设计任务书知，精馏任务的轻关键组分为正丁烷，重关键组分为异戊烷。注意到两关键组分相邻，与正丁烷相邻的异丁烷的挥发度与异戊烷的相对挥发度相差也比较大，同时分离程度的要求也较高，因此可采用清晰分割的方法进行初步物料衡算。在清晰分割的条件下，塔顶产品由异丁烷和正丁烷组成，塔底产品由异戊烷组成。原料处理量为372t/d，各组分质量分数分别为：异丁烷0.20、正丁烷0.30，异戊烷0.50。设异丁烷为A、正丁烷为B、异戊烷C，进料为F、塔顶为D、塔底为W。
