M3517-220KV降压变电站电气一次部分设计 下载积分：50　资料编号： M3517

作品包括:

Word版设计说明书1份

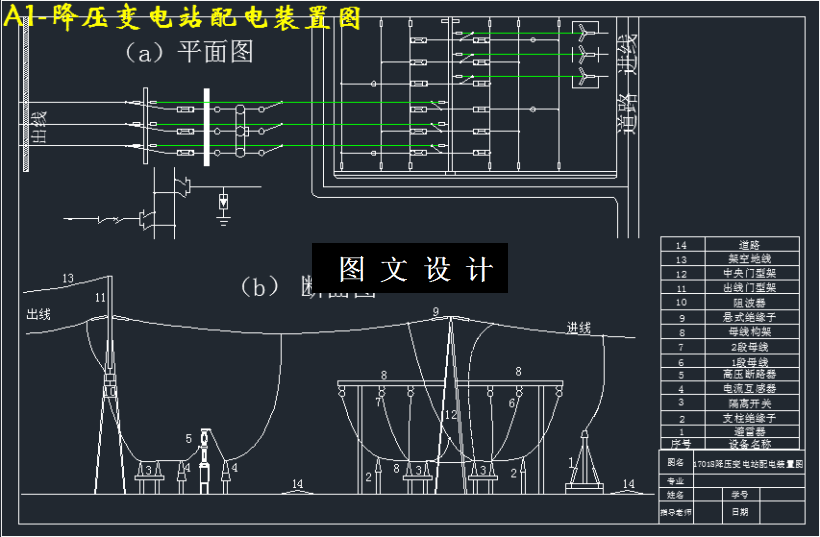

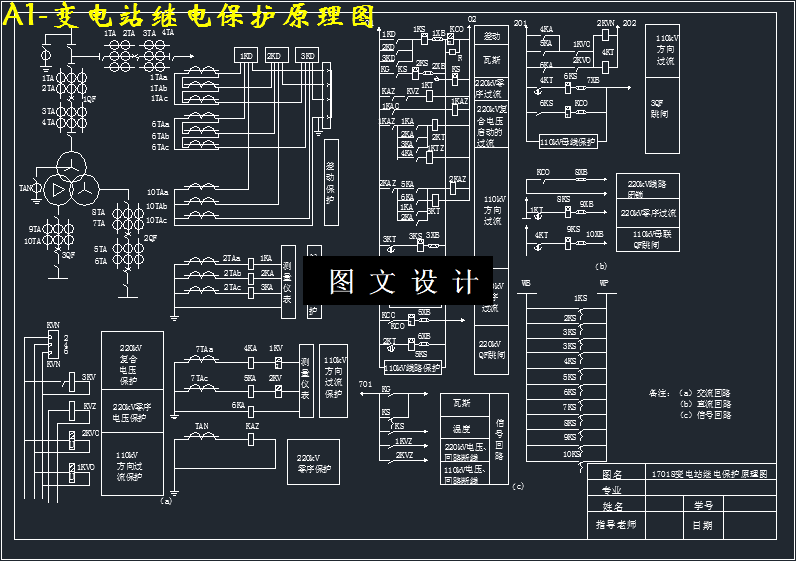

CAD版本图纸，共3张

摘要

本次设计是为220kv降压变电站进行电气一次部分设计，它囊括了本专业所学的所有专业知识，也是对本专业所学知识的一次全面的应用。对于本次设计来说，其主要内容包括了：根据任务书所给出的原始资料来选择主变的型号；选出两种或两种以上主接线方案，进行经济技术比较，来选择比较经济适用、可靠的主接线方案；根据主接线画出等值电路图，选择合理的短路点，对其进行等值网络化简，然后对各个短路点进行对称、不对称的短路计算；依据所计算的正常工作状态来合理的选择本次设计的变电站所选用的母线以及电气设备，并在三相短路的情况下，对所选择的母线和设备进行校验；然后对变电站进行合理的继电保护整定计算；本次设计的重中之重在于对称和不对称的短路计算以及各类电气设备的选择与校验。
