M3525-脱戊烷塔设计 下载积分：50　资料编号： M3525

作品包括:

Word版设计说明书1份

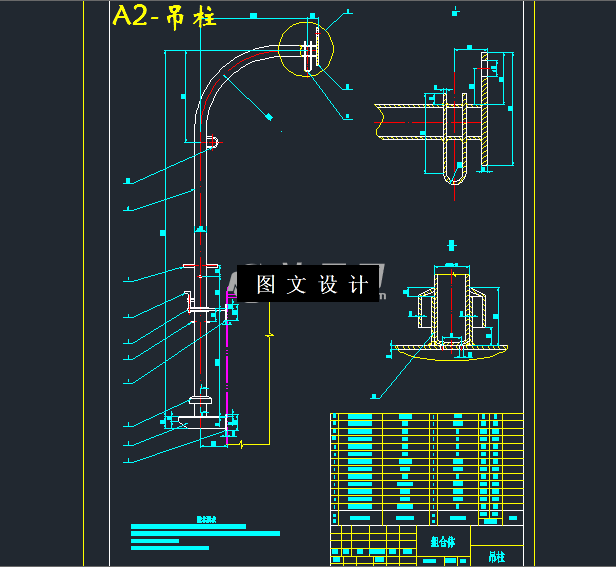

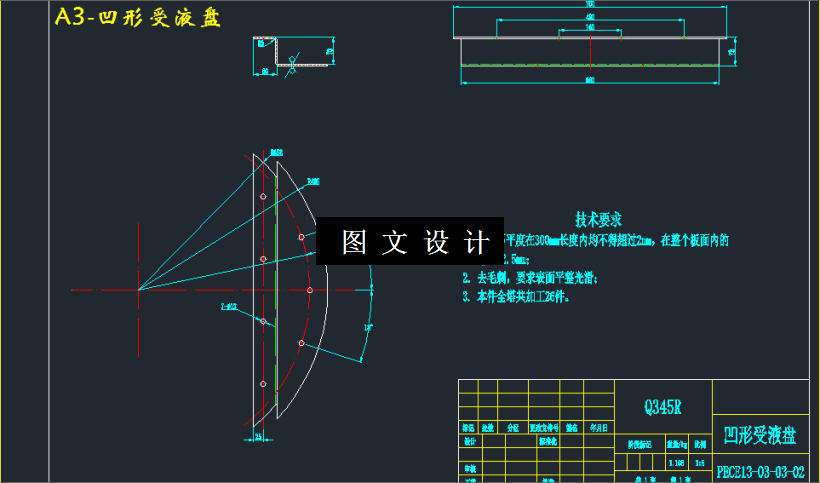

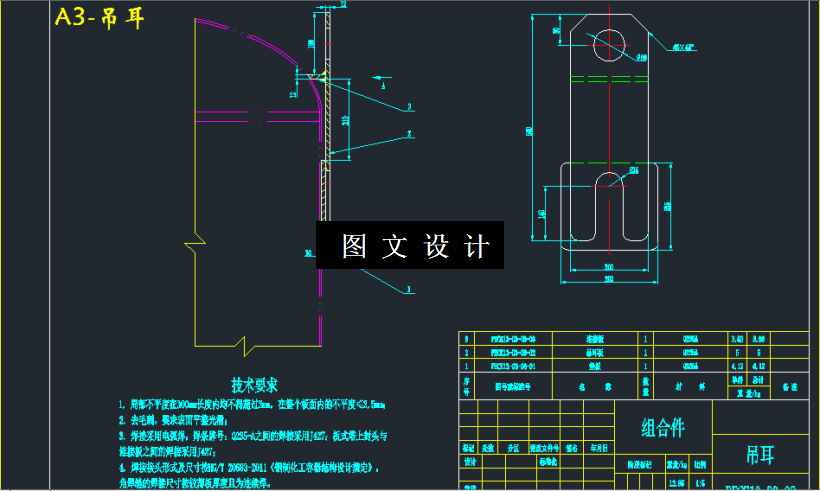

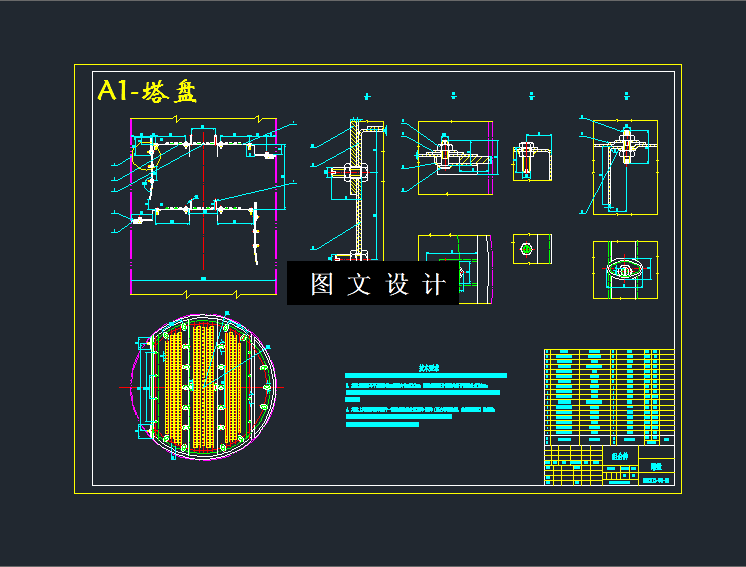

CAD版本图纸，共13张

摘要

精馏具有使用普遍、技术成熟等优点，但现阶段对精馏技术及精馏塔的研究从未停止。塔设备作为化工生产中使用最广、数量最大、能源消耗值最大的单元设施，促进传质、传热的高效进行，其效率及性能影响着产品的质量、工厂的经济效益及生产过程的能耗和环保等。因而，设计效率高的传质元件、设计更加节省能量的精馏技术，具备重要的经济价值和社会意义。本设计针对采用K型斜孔的板式塔，对精馏过程的工艺进行如下计算：结合初始数据进行物料衡算，计算塔板数，计算塔有关物性数据，确定塔体结构尺寸，对塔板进行流体力学验算并绘制塔板负荷性能图，确定最佳操作参数等。根据工艺要求，选择合适的冷凝器、再沸器。对塔的整体结构进行设计，包括以下主要内容：确定设计条件，选取接管并进行接管补强，确定塔体及封头壁厚，计算塔设备的质量载荷、地震载荷、风载荷，对精馏塔的强度及稳定性进行校核，对液压试验及吊装应力进行校核，完成基础环板、地脚螺栓的设计，验算裙座和塔壳的连接焊缝，计算塔顶挠度。
