M3577-60m3h某酸法地浸采铀浸出液处理工艺设计 下载积分：50　资料编号： M3577

作品包括:

Word版设计说明书1份

CAD版本图纸，共3张

摘要

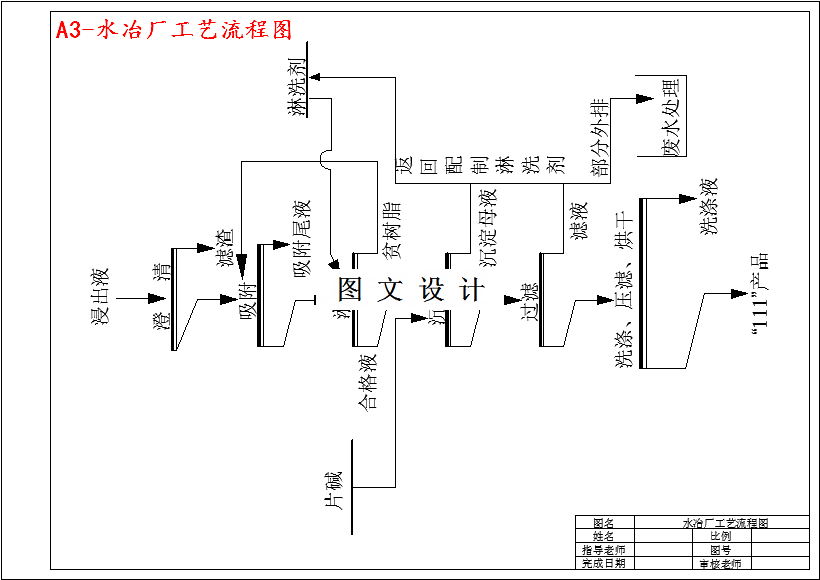

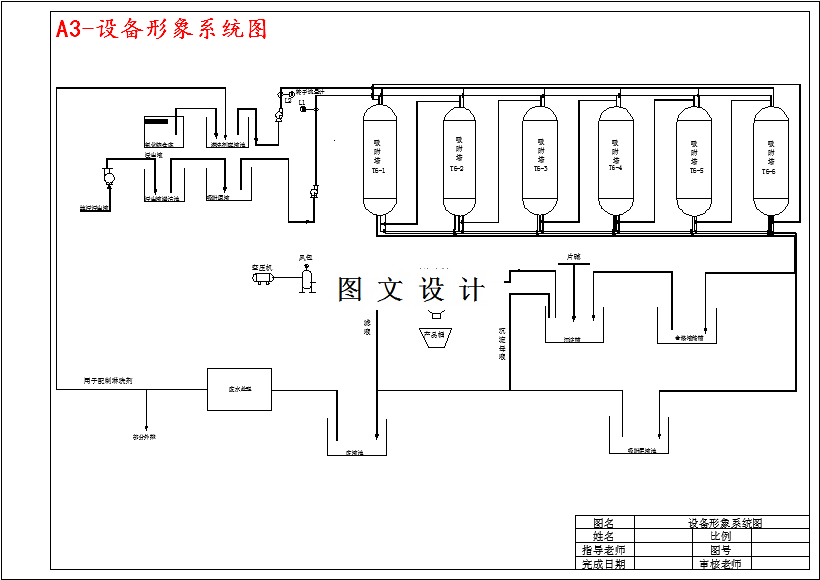

从铀矿石中提取铀的工艺过程,是天然铀生产的重要步骤。主要产品有重铀酸铵（俗称黄饼和三碳酸铀酰铵等）。常规的铀提取工艺一般须经下述单元操作:铀矿石的破碎、磨细;矿石浸取、矿浆的固液分离;铀浓缩物的提取与纯化;铀的沉淀。在这个流程中,最关键的环节是铀浓缩物的提取与纯化。本设计主要阐述了铀矿石的浸出液提取的工艺。本设计采用浸出液→澄清→过滤→吸附→淋洗→沉淀→压滤→“111”产品的处理工艺流程。 由于浸出液中含有一定泥砂和小颗粒不溶物，需要澄清一段时间，之后，经机械泵至吸附塔，吸附塔采用两组，每组都是三塔串联淋洗，吸附原液从首塔进入，经三塔串联吸附后，尾液从末塔排出，返回浸出工序循环使用或作为废水外排处理。当首塔吸附流出液等于进料铀浓度时，认为首塔吸附饱和，把它从吸附系统切断，末塔接入新塔，组成新的串联吸附塔序。即原来第二塔，新接上塔为末塔。淋洗也使用三塔串联长距离淋洗，淋洗剂以一定的流速从首塔进入，经过三塔串联淋洗，从三号塔从流出的淋洗液均为合格液体。当淋洗首塔流出液铀浓度达到要求后，可从淋洗系统切断，返回吸附工序。淋洗系统又接上新的饱和塔作末塔，组成新淋洗序进行淋洗，如此反复进行。淋洗后流出的合格液体，经酸化后使其pH达到一定要求，至于沉淀池中沉淀老化，再对其进行压滤、烘干，得到产品。
