M5151-一种弹簧吊具工装的设计[含SW三维图] 下载积分：80　资料编号： M5151

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

PPT答辩一份

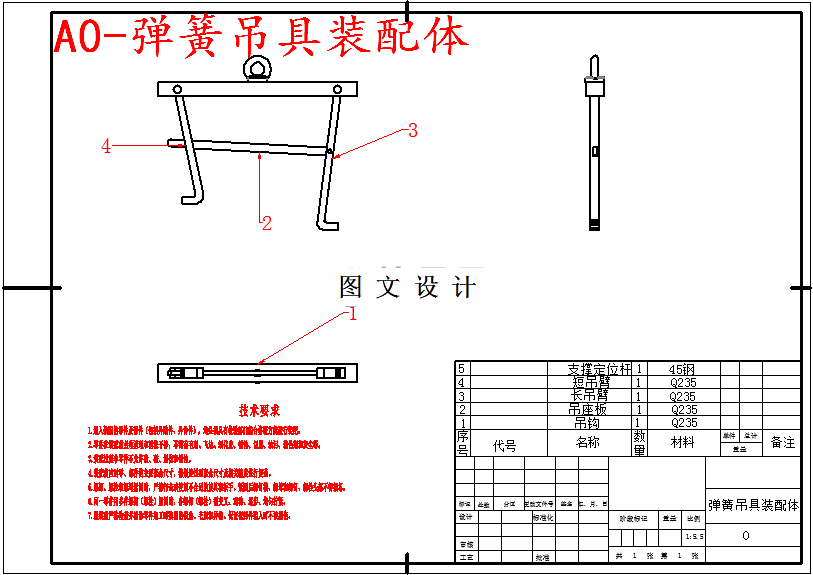

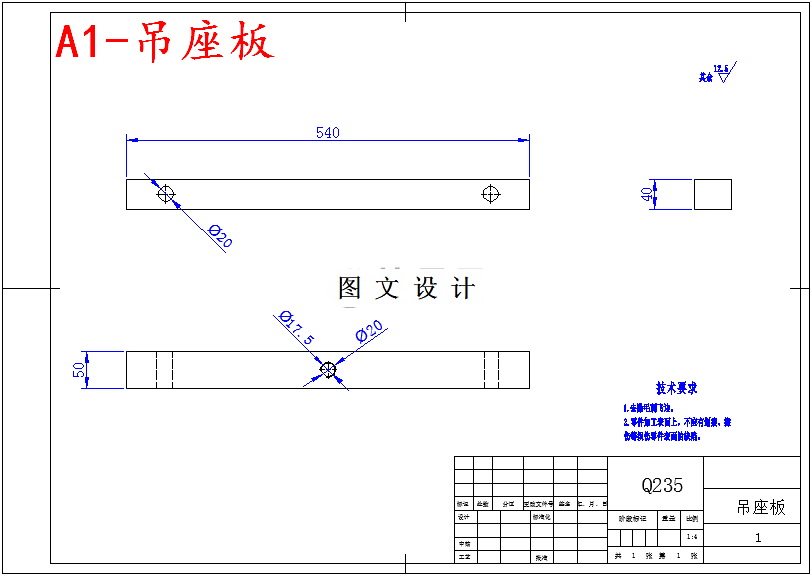

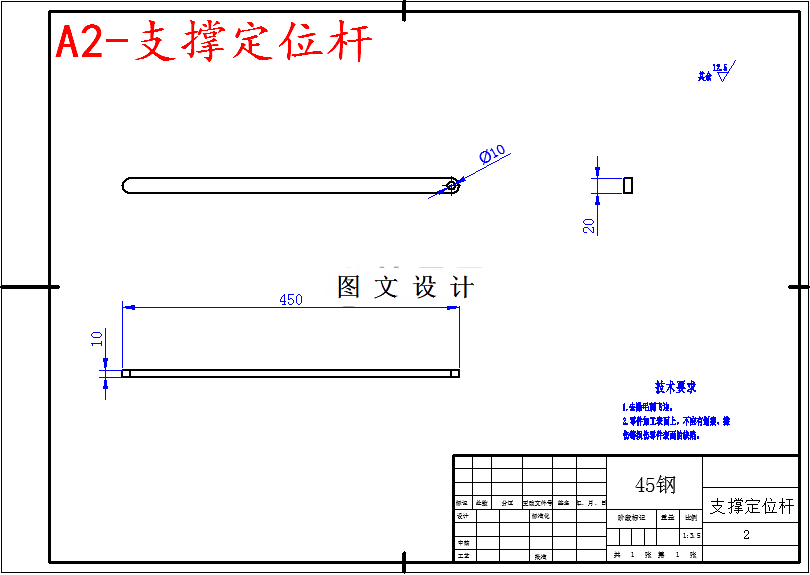

CAD版本图纸，共5张

SW三维图一套

仿真视频一份

摘要

吊座板周向即为弹簧吊具将吊座板上与待吊装弹簧的周向相对应的方向，吊座板径向即为吊座板上与待吊装弹簧的径向相对应的方向定义，吊座板上枢接有可沿所述吊座板径向摆动的吊臂，吊臂下端设有用于钩挂弹簧螺旋簧丝的钩头，所述吊座板周向均布有两个以上，各吊臂下端的钩头均相互背离的朝外弯折,由于吊具下端的钩头均相互背离的朝外弯折，这样在吊装弹簧时，可以将各吊臂伸入到弹簧内部，在各吊臂沿吊座板径向撑开时，由各吊臂下端的钩头从内部钩挂弹簧螺旋簧丝，然后向上起吊弹簧，完成对弹簧的转运。劳动力得到解放，工人无需徒手搬运大型工装弹簧，极大程度地提高了工作效率。
