B018-柔性制造系统上下料机械手设计 下载积分：50　资料编号： B018

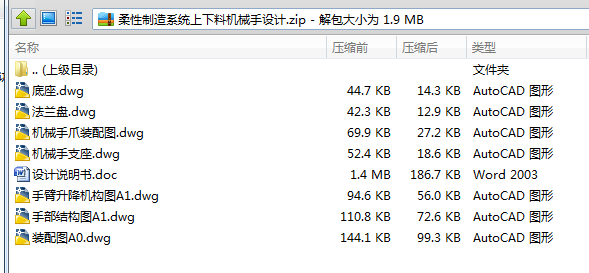

作品包括:

说明书一份,31页,8400字左右.

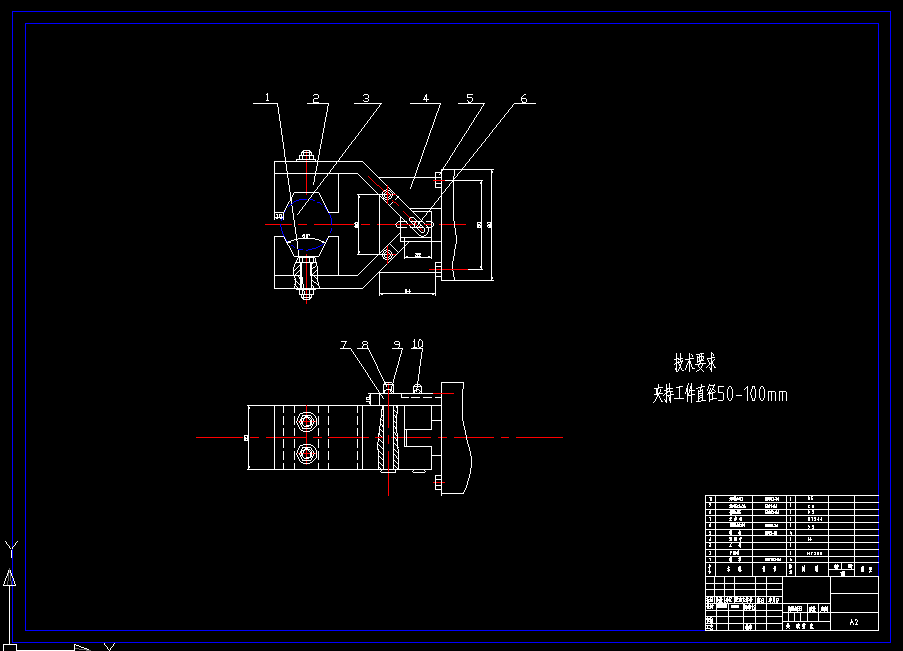

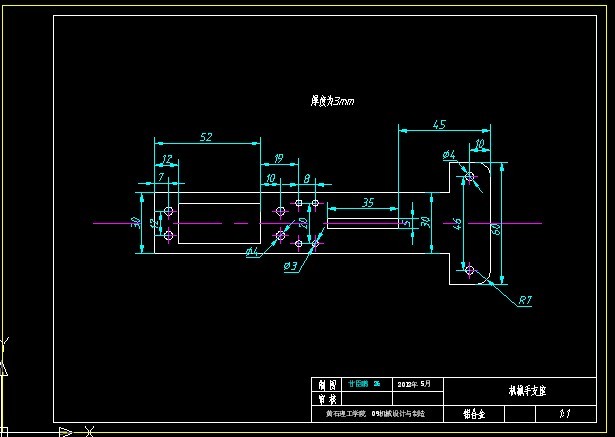

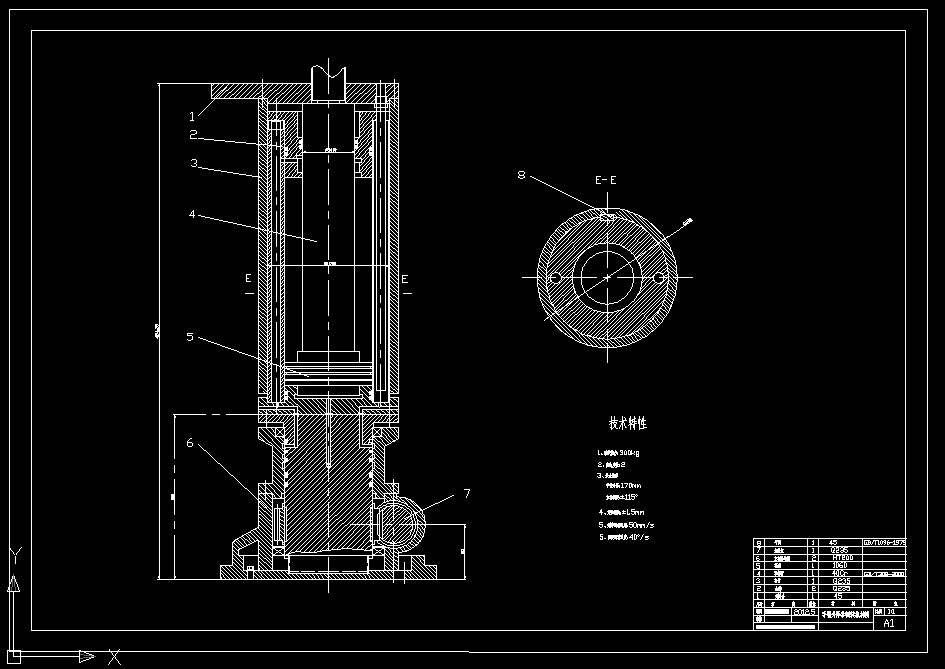

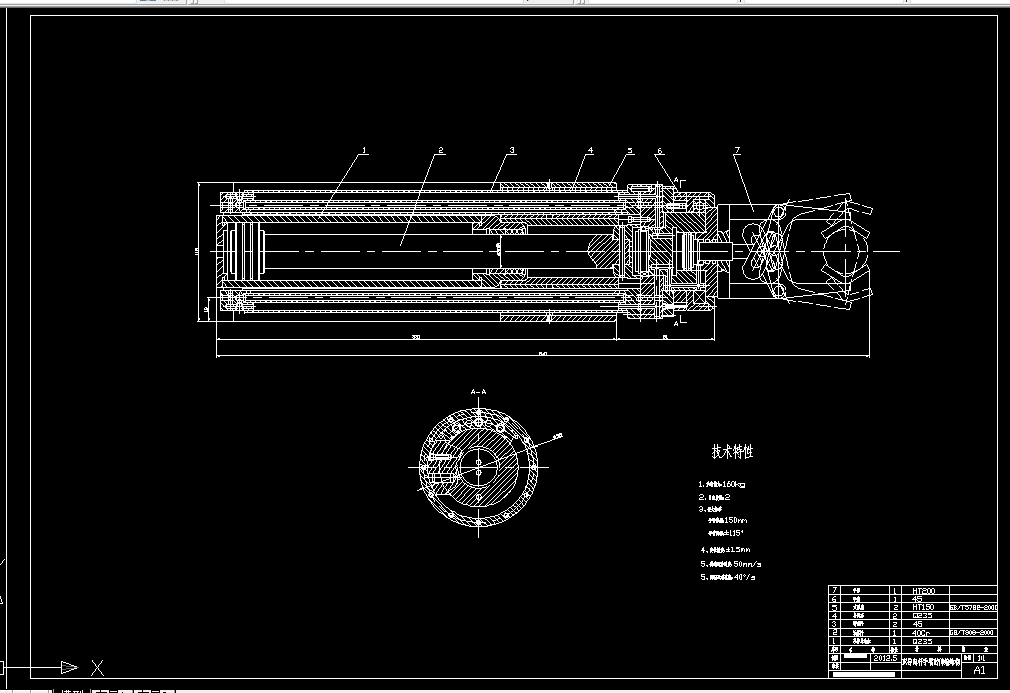

CAD版本图纸共7张

机械手设计任务书

1.1毕业设计目的

毕业设计是学生完成本专业教学计划的最后一个极为重要的实践性教学环节，是使学生综合运用所学过的基本理论、基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。这对学生即将从事的相关技术工作和未来事业的开拓都具有一定意义。

其主要目的：

一、 培养学生综合分析和解决本专业的一般工程技术问题的独立工作能力，拓宽和深化学生的知识。

二、 培养学生树立正确的设计思想，设计构思和创新思维，掌握工程设计的一般程序规范和方法。

三、 培养学生树立正确的设计思想和使用技术资料、国家标准等手册、图册工具书进行设计计算，数据处理，编写技术文件等方面的工作能力。

四、 培养学生进行调查研究，面向实际，面向生产，向工人和技术人员学习的基本工作态度，工作作风和工作方法。

1.2本课题的内容和要求

（一、）原始数据及资料

（1、）原始数据：

a、 生产纲领：100000件（两班制生产）

b、 自由度（四个自由度）

臂转动180o

臂上下运动    500mm

臂伸长（收缩）500mm

手部转动      ±180o

 （2、）设计要求：

a、上料机械手结构设计图、装配图、各主要零件图（一套）

c、设计计算说明书（一份）

3、）技术要求

主要参数的确定：

a、坐标形式：直角坐标系

b、臂的运动行程：伸缩运动500mm，回转运动180o。

c、运动速度：使生产率满足生产纲领的要求即可。

d、控制方式：起止设定位置。

e、定位精度：±0.5mm。

f、手指握力：392N

g、驱动方式：液压驱动。

柔性制造系统上下料机械手设计

摘要

本课题是为普通车床配套而设计的上料机械手。工业机械手是工业生产的必然产物，它是一种模仿人体上肢的部分功能，按照预定要求输送工件或握持工具进行操作的自动化技术设备，对实现工业生产自动化，推动工业生产的进一步发展起着重要作用。因而具有强大的生命力受到人们的广泛重视和欢迎。实践证明，工业机械手可以代替人手的繁重劳动，显著减轻工人的劳动强度，改善劳动条件，提高劳动生产率和自动化水平。工业生产中经常出现的笨重工件的搬运和长期频繁、单调的操作，采用机械手是有效的。此外，它能在高温、低温、深水、宇宙、放射性和其他有毒、污染环境条件下进行操作，更显示其优越性，有着广阔的发展前途。

本课题通过应用AutoCAD 技术对机械手进行结构设计和液压传动原理设计，它能实行自动上料运动；在安装工件时，将工件送入卡盘中的夹紧运动等。上料机械手的运动速度是按着满足生产率的要求来设定。

目  录

摘要 1

第一章 机械手设计任务书 2

第二章 抓取机构设计 5

2.1手部设计计算 5

2.2腕部设计计算 8

2.3臂伸缩机构设计 9

第三章 液压系统原理设计及草图 12

3.1手部抓取缸 12

3.2腕部摆动液压回路 13

3.3小臂伸缩缸液压回路 14

3.4总体系统图 15

第四章 机身机座的结构设计 17

4.1电机的选择 17

4.2减速器的选择 19

19第五章 机械手的定位与平稳性 21

5.2影响平稳性和定位精度的因素 21

5.3机械手运动的缓冲装置 22

第六章 机械手的控制 23

第七章 机械手的组成与分类 24

7.1机械手组成 24

7.2机械手分类 25

毕业设计感想 26

参考资料 27
