B023-粗镗CK-1型主轴箱单面卧式组合镗床设计 下载积分：50　资料编号： B023

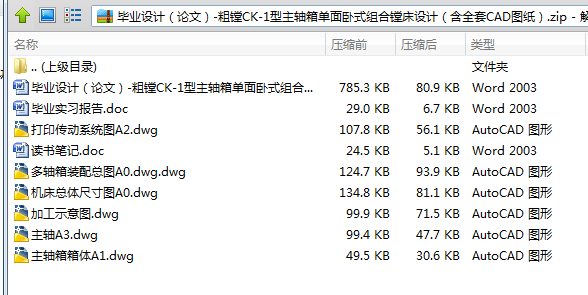

作品包括:

说明书一份，24页，约11000字

毕业实习报告一份

CAD版本图纸共6张

一  设计任务书

（一）  设计题目

粗镗CK-1型主轴箱Φ68.5, 2*Φ53.5三孔单面卧式组合镗床DWT-1

（二）    原始资料

生产纲领：6万台/年

（三）    设计要求

按零件工艺要求采用单工位单面卧式主轴组合钻床,液

压进给和夹紧.

（四）    设计内容

（1)产品工序分析

（2)工艺方案分析

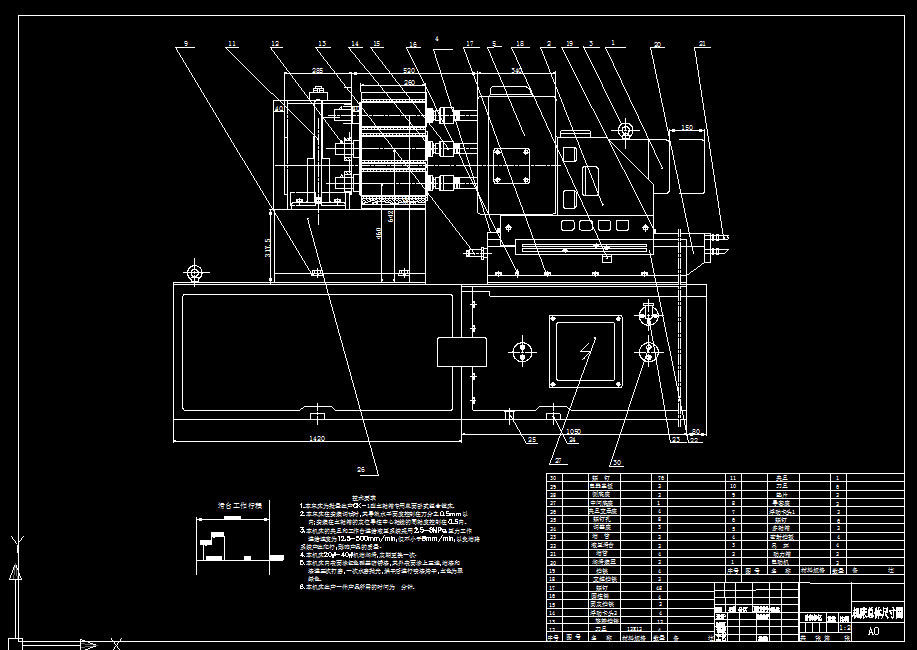

（3)”三图一卡”设计

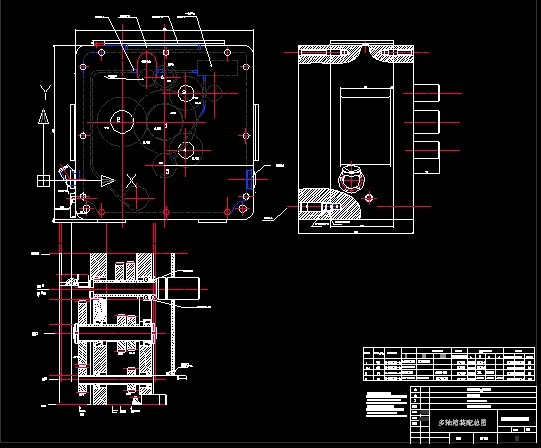

（4)主轴箱装配图

（5)设计计算说明书

二   产品工序分析

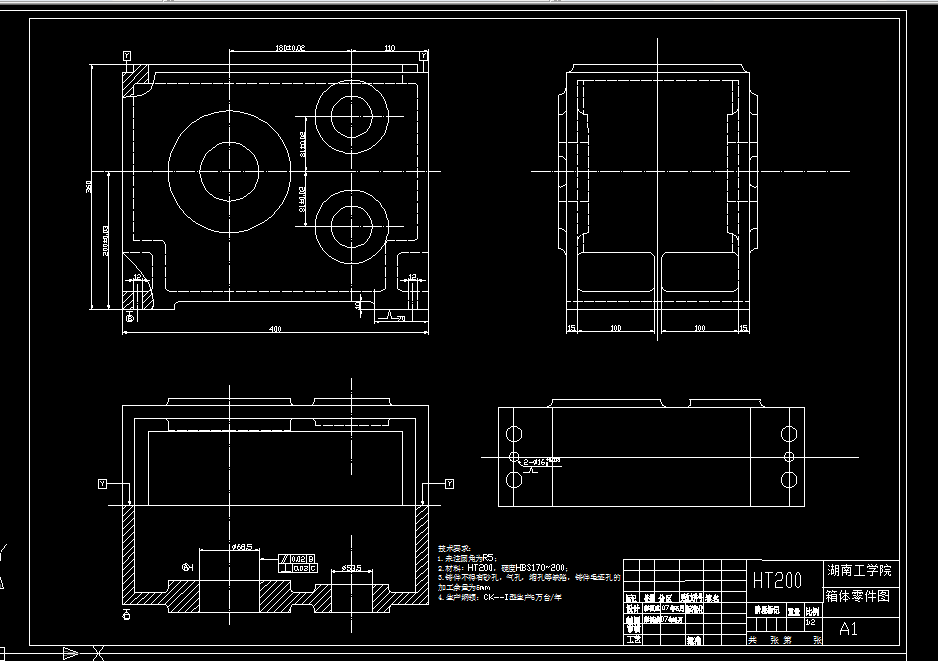

（一）  被加工零件名称:

机床主轴箱箱体.

（二）  材料

HT200

（三）  硬度

HB170~200

（四）  加工精度

各孔与底面平行度为0.02

各孔之间的平行度为0.02

（五）  生产批量

6万台/年

（六）  工序分析

a)     制木模

b)     铸造

c)     清砂

d)     热处理

e)     划线

f)     加工大平面

g)     加工基准面

h)     划线,钻Z-Φ16销孔

i)     粗镗三大孔

j)     半精镗三大孔

k)     精镗三大孔

l)     钻6-Φ17孔

目     录

设计任务书………………………………………………………………1

产品工序分析……………………………………………………………2

组合机床总体设计………………………………………………………3

“三图一卡”设计………………………………………………………3

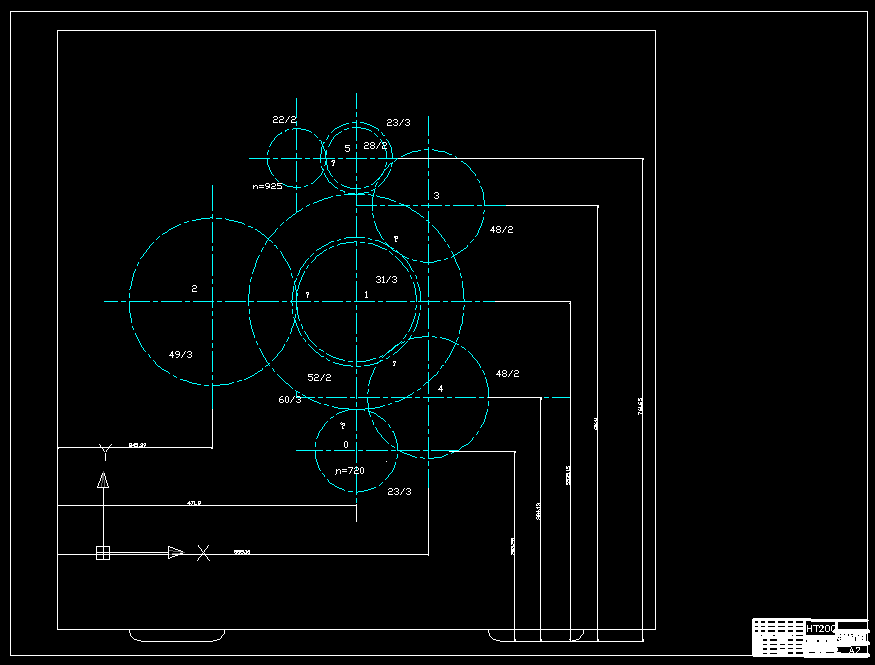

主轴箱设计………………………………………………………………8

轴和齿轮的强度校核……………………………………………………15

致谢书……………………………………………………………………20

参考文献…………………………………………………………………21

附录………………………………………………………………………
