M5318-变压器托架的冲压工艺与模具设计 下载积分：50　资料编号： M5318

作品包括:

Word版设计说明书1份

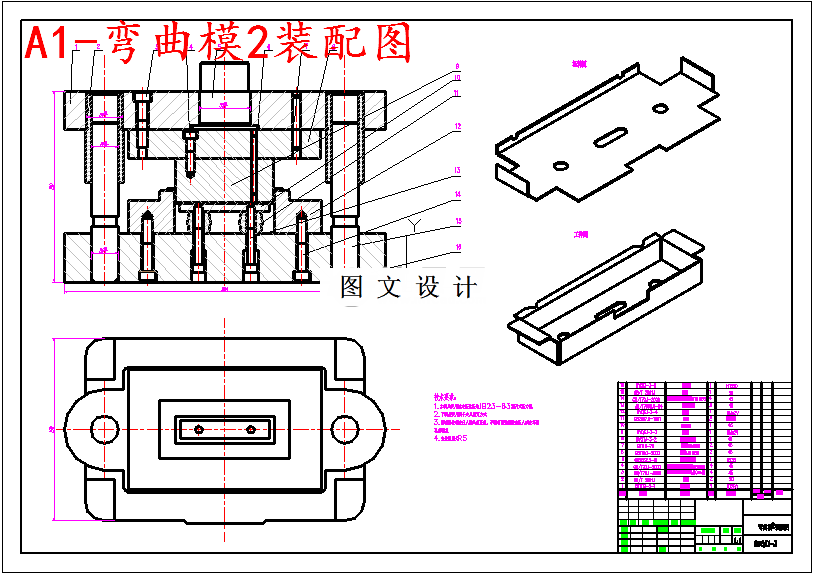

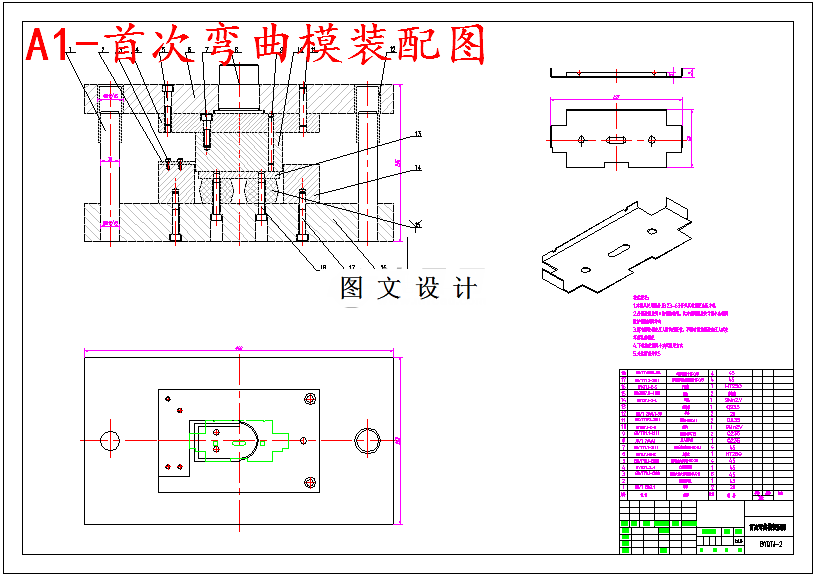

CAD版本图纸，共25张

摘要

本次设计是对给定的变压器托架进行的冲压工艺及模具设计。变压器托架外形基本对称采用的材料是1mm厚度的不锈钢304，保证了足够的强度和刚度。首先在查阅相关资料和对零件形状仔细分析的基础上对该零件进行冲压工艺分析，有落料、冲孔、弯曲等一系列工序。然后在综合考虑零件的经济性、冲压工艺性以及复杂程度等因素的基础上对冲压模具进行选择，经过计算分析得出落料、冲孔采用复合模一次完成，弯曲成形部分采用两次弯曲。零件毛坯展开尺寸的计算是根据冲压工艺中弯曲变形的计算原则进行的，经过计算分析完成各套模具的主要设计计算，凸模、凹模工作部分和刃口尺寸的设计计算，还有零件的定位紧固和主要零件的结构设计，选择合适的模具材料。弯曲成形是板料立体成形的主要方法，以弯曲成形为主体的冲压件很多，在工业生产和生活用品中都有弯曲成形的制品，弯曲成形是冲模发展的方向之一。在对模具进行设计前必须对零件进行全面分析，然后确定最优的冲压工艺方案，正确设计模具结构和模具零件的加工工艺，获得最优的技术经济效益。
