M5471-大型节筒坡口加工机床回转进给装置设计 下载积分：50　资料编号： M5471

作品包括:

Word版设计说明书1份

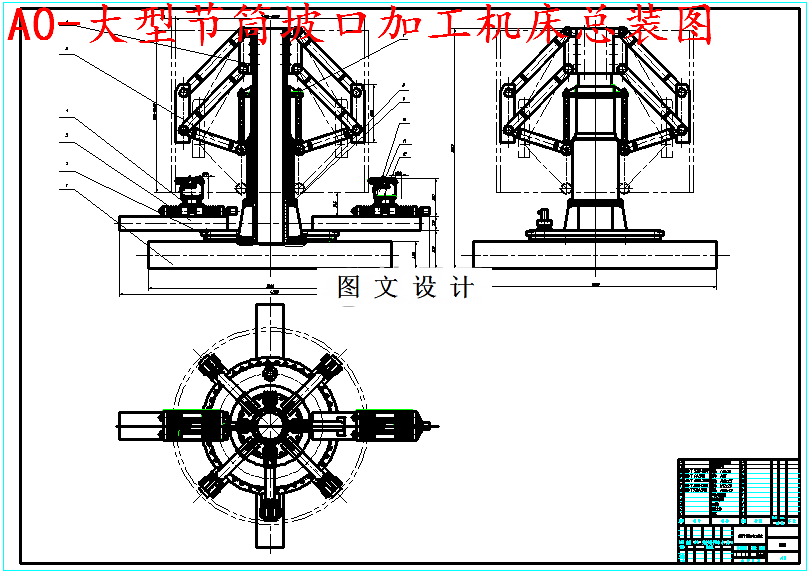

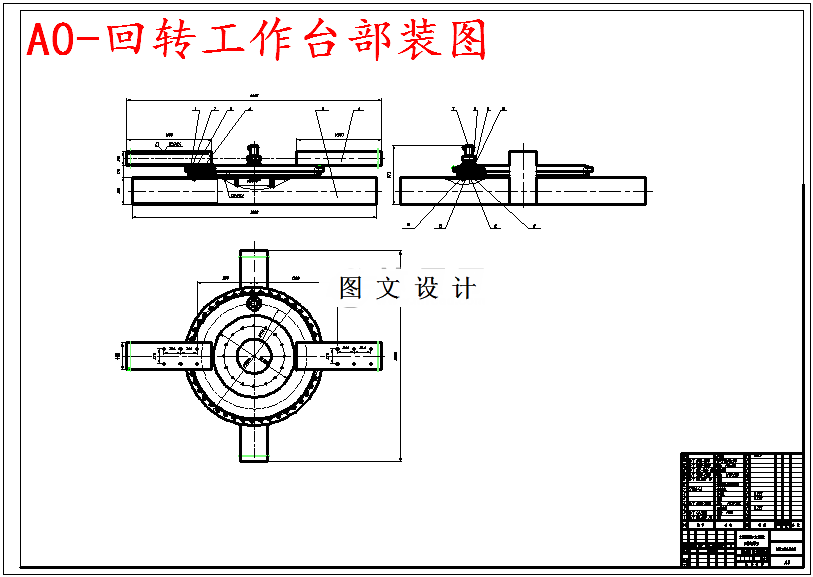

CAD版本图纸，共3张

摘要

本设计的重点就在于机床总体设计和回转装置的详细设计。而难点是回转件的设计，本着造价低，容易实现加工的原则，最后采用了能够通过回转支承作为本设计的回转件。本设计在进行回转支架和底座支承件结构设计时，首先考虑到面向大型筒体端面坡口加工机床所属的机床类型、布局，选定回转支架与底座支承件的形状。由于回转支架与底座支承件主要承受正应力的作用，需要较大的抗弯刚度，所以选用较厚的圆板；其次，根据机床受力特点以及排屑、吊运、安装等要求，确定结构件结构形式与尺寸参数。
