M5688-洗衣机排水件注塑模具设计 下载积分：50　资料编号： M5688

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

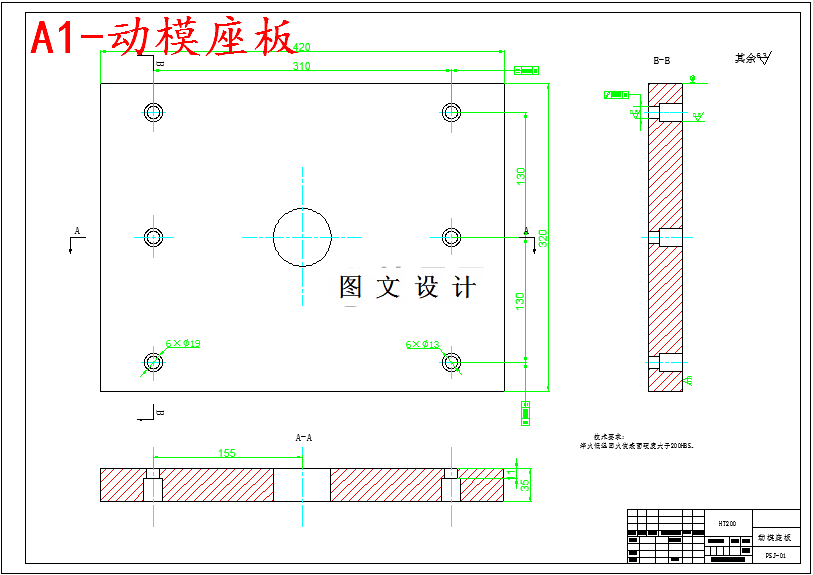

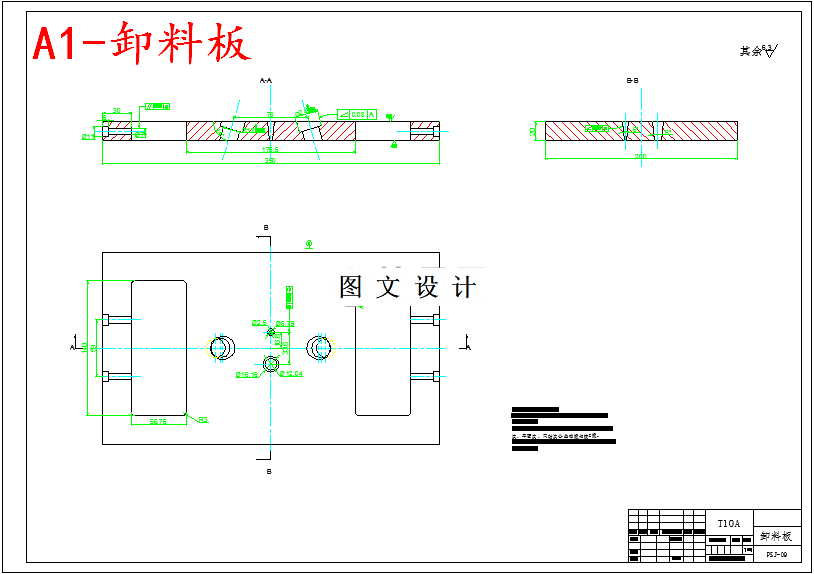

CAD版本图纸，共9张

摘要

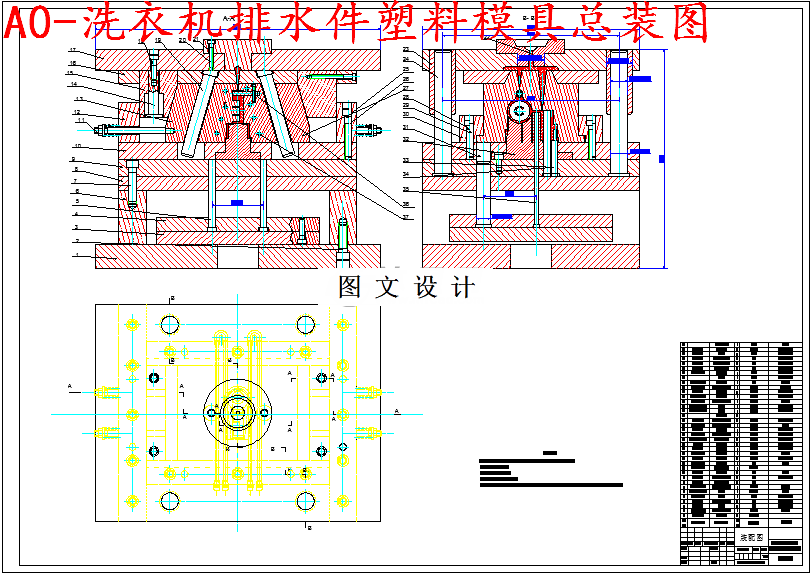

本次设计的是日常生活中最常用到的洗衣机的排水件，该零件因侧壁有孔，所以必须要用侧抽芯机构才能完成注塑，设计难度较大。本次设计主要包括零件的工艺分析，注塑机的选用，型腔布置，浇注系统的选择，脱模方式，冷却系统等内容。通过对零件进行分析，CAD绘制装配图。最后通过整个设计过程使得该模具能够达到此塑件所要求的加工工艺，生产出符合要求的零件。
